Қуат тарату қораптарының шағын толық жиынтығы

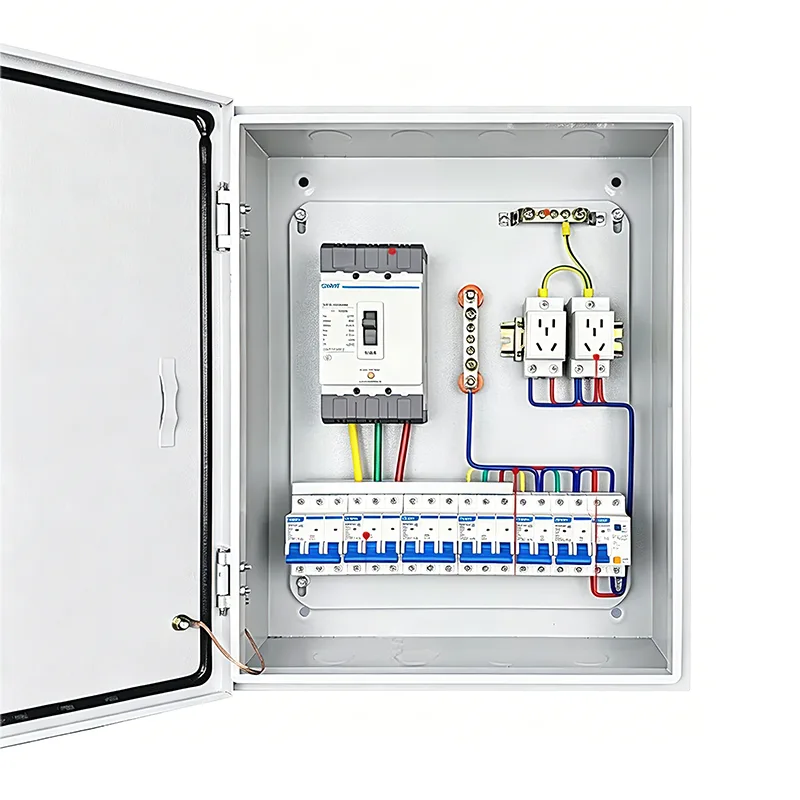

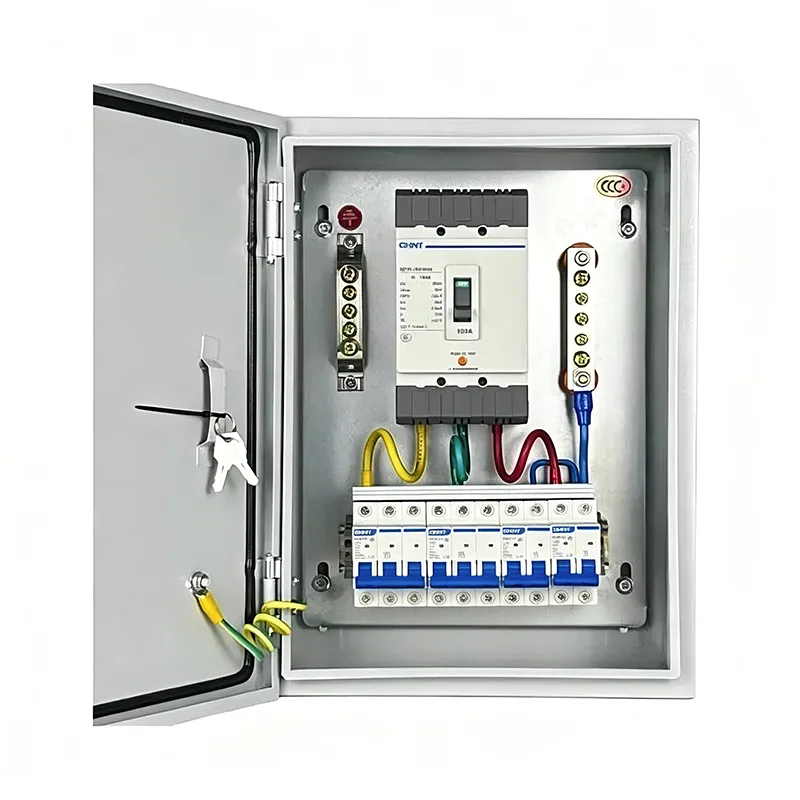

Қуат тарату қораптарының шағын толық жиынтығы шағын металл шкафта орнатылған белгілі бір схемаға сәйкес әртүрлі электрлік компоненттерді біріктіреді. Кішкентай болса да, бұл толық қуат жүйесі блогы. Shangming осы өнімді жеткізуші болып табылады, сонымен қатар біз тарату шкафтары мен қораптардың басқа түрлерін ұсынамыз.

Өнімнің құрамы

Shangming компаниясының қуатты тарату қораптарының шағын толық жиынтығы жетілдірілген дизайн мен сенімді сапамен ерекшеленеді. Компонент бойынша бұл серия жай ғана бірнеше тарату қораптарының жинағы емес, электр жүйесінің логикасы, функционалдық бөлінуі және орнатуды үйлестіру негізінде ғылыми конфигурацияланған модульдік блоктар жинағы.

1. Қорапты қолдау жүйесі

Бұл бөлік қораптың физикалық қорғанысына жауап береді.

Қабық: әдетте салқын илектелген болат пластинадан немесе тот баспайтын болаттан жасалған.

Монтаждау рельстері: автоматты ажыратқыштар мен басқа компоненттерді жылдам орнату үшін қорап ішінде көлденең орналасқан стандартты металл рельстер.

Панель: есікпен жабдықталған; ток өткізгіш бөліктерге кездейсоқ тиіп кетпеу үшін автоматты ажыратқыштың жұмыс тұтқасын ғана ашатын теңшелетін қарау терезесінің есігі бар.

2. Бастапқы тарату жүйесі

Бастапқы тарату жүйесі басқару мен қорғауды қамтамасыз ететін қуатты таратуды реттейді.

Негізгі ажыратқыш: электр қуатын авариялық өшіру немесе техникалық қызмет көрсету үшін пайдаланылатын бүкіл қорапқа арналған негізгі басқару қосқышы.

Миниатюралық ажыратқыш: әрбір тармақ тізбегі үшін шамадан тыс жүктеме мен қысқа тұйықталудан қорғауды қамтамасыз етеді.

Қалдық ток құрылғысы (RCD): токтың ағып кетуін бақылайды және ток соғу қаупі болған жағдайда қуатты дереу өшіреді.

Асқын кернеуден қорғайтын құрал: найзағай соғуы немесе электр желісінің ауытқуы нәтижесінде пайда болатын лезде жоғары кернеуді жұтып, төменгі ағындағы дәлдіктегі электр құрылғыларын қорғайды.

3. Көмекші және бақылау жүйесі

Индикатор шамдары: жұмыс үшін қызыл, тоқтату үшін жасыл, ақаулық үшін сары, ағымдағы қуат күйін көрсетеді.

Өлшеу құралы: кернеуді, токты немесе қуат тұтынуды бақылауға арналған шағын DIN рельсіне орнатылған энергия есептегіші.

Терминал блогы: Болашақ техникалық қызмет көрсетуді жеңілдететін сыртқы жүктеме кабельдерін ұқыпты қосу үшін.

4. Электр қосылымдары және керек-жарақтар

Шина: тарақ тәрізді немесе шанышқы тәрізді мыс шиналар, ретсіз секіргіштерді ауыстырады, автоматты ажыратқыштар арасындағы байланыстарды ықшамдатады және жылуды азайтады.

Жерге қосу және бейтарап шиналар: барлық тізбектердің бейтарап және жерге сымдарын орталықтан қосу үшін арнайы мыс жолақтарын пайдаланады.

Ішкі сым сымдары: Ағымдағы рейтинг талаптарына сәйкес келетін жалынға төзімді сымдар, сым нөмірлерінің анық белгілері бар кабельдік науалар арқылы өткізіледі.

Дұрыс толық тарату қорабын қалай таңдауға болады?

Жобаны бастамас бұрын тарату қорапшасының толық конфигурациясын дұрыс анықтау өте маңызды. Сәйкес емес таңдау функционалдық артықшылыққа, бос шығындарға, орнату қиындықтарына немесе болашақта шектеулі кеңейтуге әкелуі мүмкін.

1-қадам: Қолданба сценарийлерін және жүктеу сипаттамаларын анықтаңыз

Келесі сұрақтарды растаңыз:

1. Ол қайда қолданылады?

Ішкі кептіру шеберханасы → IP40 жеткілікті

Сыртқы/сорғы бөлмесі/теңіз жағасы → IP54/IP65 талап етеді, баспайтын болаттан жасалған материал

2. Ол қандай жабдықты қуаттайды?

Жарықтандыру/розеткалар: бір фазалы, төмен ток (≤32А)

Қозғалтқыштар/дәнекерлеу машиналары: Үш фазалы, жоғары ток (≥32А), термиялық релелерді/ластағыштарды қажет етеді

Смарт құрылғылар: 24 В тұрақты токты, байланыс интерфейсін қажет етеді

3. Автоматтандырылған басқару қажет пе?

Қолмен іске қосу/тоқтату → Негізгі қуат қорабы

Автоматты логика/қашықтан бақылау → PLC/HMI қорапшасын қажет етеді

2-қадам: Электрлік параметрлерді есептеу және сыйымдылықты анықтау

1. Жалпы жүктемені бағалау

Барлық электр жабдықтарының қуатын (кВт) және жұмыс кернеуін көрсетіңіз. Егер сізде қиындық туындаса, Shangming техникалық тобы растауға көмектеседі.

Kx = 0,7–0,9 бір мезгілдегі коэффициентін ескере отырып, жалпы токты есептеңіз;

Мысалы:

3 x 5,5 кВт қозғалтқыштар (380 В) → Бір қозғалтқыш тогы ≈ 11А, жалпы ток ≈ 3 × 11 × 0,8 = 26,4А;

Жарықтандыру 5кВт (220В) → Ток ≈ 23А;

Ұсынылатын негізгі кіріс желісі ≥63A.

2. Филиал схемасын жоспарлау

Кедергілерді болдырмау үшін жүктеменің әрбір түрінің тәуелсіз схемасы болуы керек. Жалғыз тізбекті ток автоматты ажыратқыштың номиналды мәнінен ≤ 80%.

Маңызды жабдықтың жеке схемасы + UPS болуы ұсынылады.

3-қадам: қоршаулардың санын және комбинациясын анықтаңыз

Қарапайым сценарий: 1 біріктірілген қоршау

Орташа күрделі сценарий: 2–3 қоршау

Жоғары күрделілік және жоғары қауіпсіздік талаптары: 3–6 қоршау

4-қадам: Қорғау деңгейін және материалды таңдаңыз

Shangming өнімдері IP30-дан IP66-ға дейінгі қорғаныс деңгейлерін ұсынады, ал материалдарға суық илектелген болат пен тот баспайтын болат кіреді.

Егер сізде қауіпсіздік және ақпарат талаптары болса және белгілі бір орнату орнына негізделген болашақ техникалық қызмет көрсетудің ыңғайлылығын жақсарту қажет болса, бізбен хабарласыңыз. Shangming сызбалар мен техникалық талаптар негізінде 1-2 жұмыс күні ішінде техникалық-экономикалық негіздемелерді қарап, баға ұсыныстары мен үлгілерді ұсынады.

Жиі қойылатын сұрақтар

С: Неліктен бір үлкен шкафтың орнына қуат тарату қораптарының шағын толық жинағын таңдау керек?

A: Шағын, толық тарату қораптарын нақты қажеттіліктерге сәйкес әртүрлі функционалды қоршаулармен икемді түрде біріктіруге болады. Кейбір кабельдер мен құрамдас бөліктер зауытта алдын ала біріктірілген, бұл орнында орнатуды қарапайым және жылдамырақ етеді және шектеулі немесе ретсіз кеңістіктерге жарамды. Техникалық қызмет көрсету кезінде ақауларды жою мен жөндеуді жеңілдететін функционалды аймақтарға бөлу нақты анықталған.

С: Күнделікті техникалық қызмет көрсету мен тексеруді қалай орындауға болады?

A: Тоқсан сайын барлық автоматты ажыратқыштар мен контакторлардың жұмыс күйін тексеріп, қызып кету немесе қопсыту жоқ.

Корпус ішінде жиналған шаңды, әсіресе салқындатқыш желдеткіш пен сүзгілерді үнемі тазалаңыз. Есік жақтауының тығыздағыштарының ескіруі мен жарылуын тексеріңіз, қажет болса, оларды ауыстырыңыз.

Бақылау үшін әрбір техникалық қызмет көрсетуден кейін тексеру нәтижелерін және түзету әрекеттерін жазып алыңыз.
