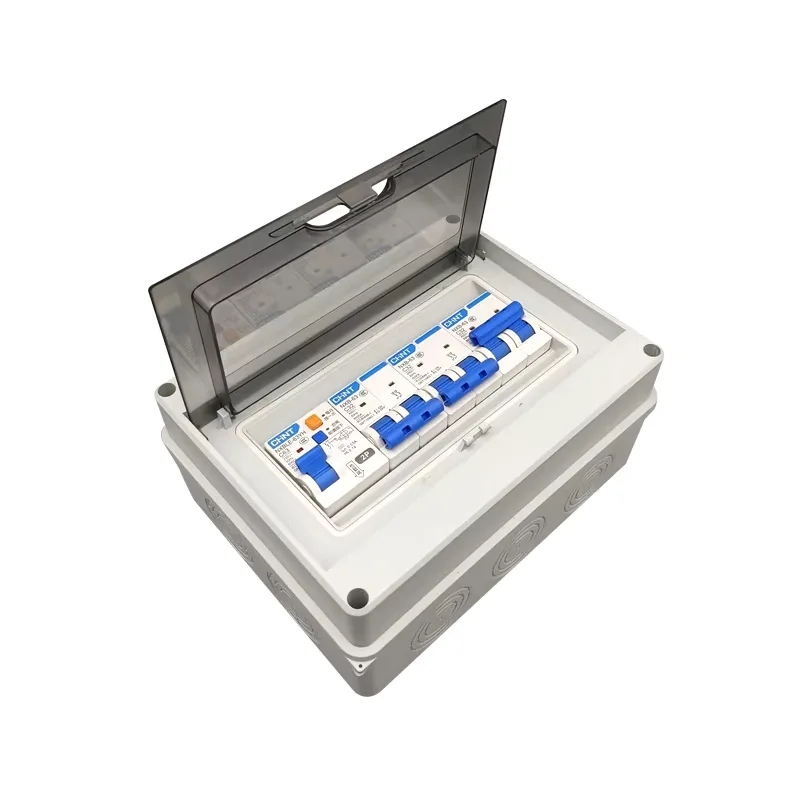

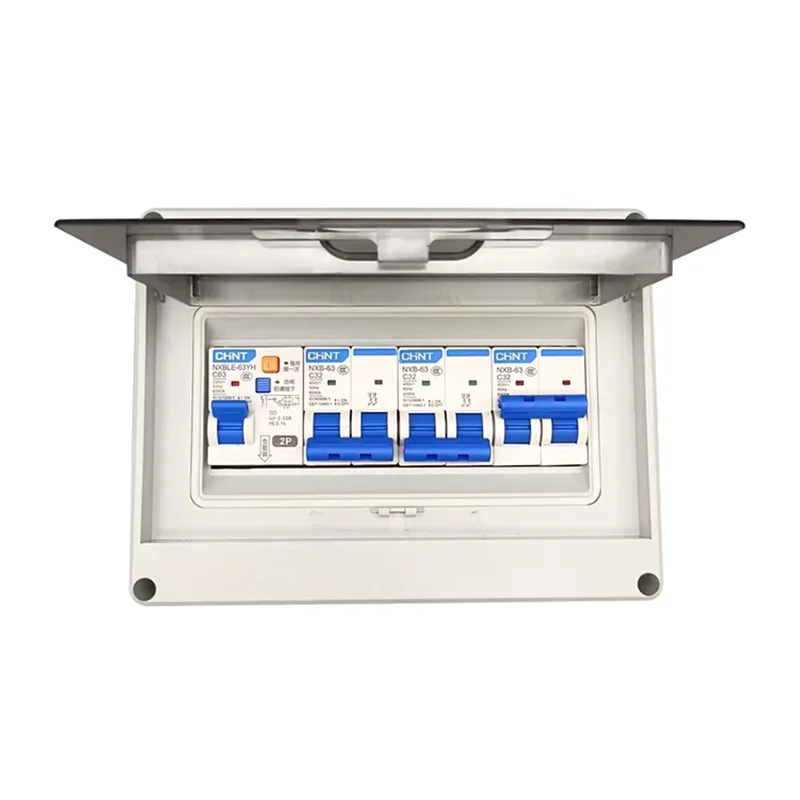

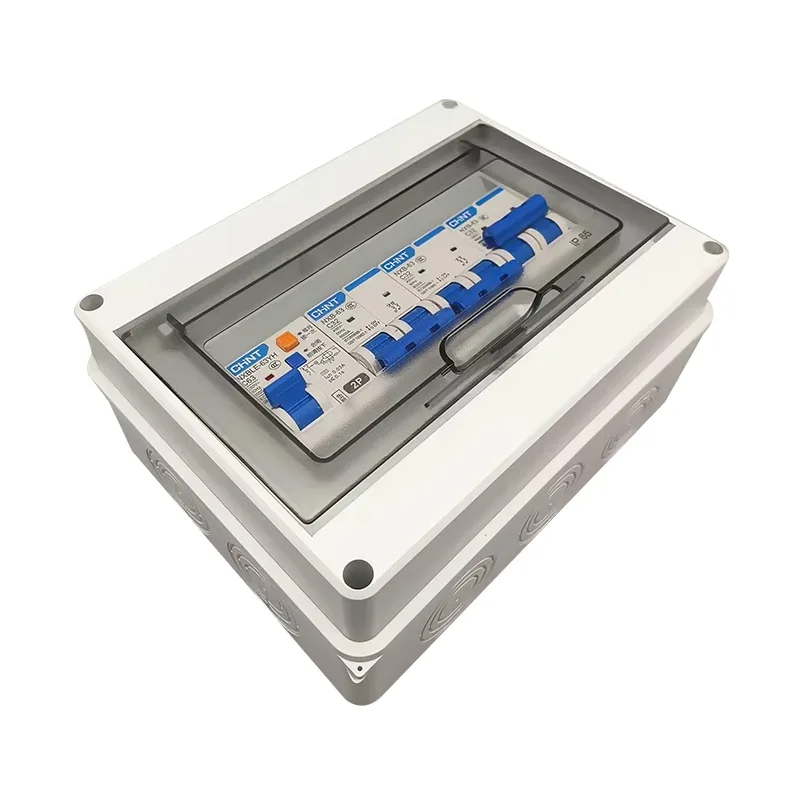

Ауа сөндіргішінің тарату қорабы

Ауа сөндіргішін тарату қорапшасының жеткізушісі ретінде қытайлық Shangming компаниясын таңдау сізге техникалық қолдау көрсетуге және бәсекеге қабілетті бағаға қол жеткізуге мүмкіндік береді. Бұл тарату қорабы интеллектуалды бақылауды және қашықтан басқаруды қолдайды.

Негізгі функциялар

Негізгі қуатты басқару: Төмен вольтты жүйенің негізгі кіріс қосқышы ретінде ауа сөндіргішінің тарату қорабы бүкіл ғимарат немесе өндірістік желі үшін негізгі қуат қосқышын басқаруға, бүкіл қуат тарату жүйесінің қосу/өшіру күйін басқаруға жауап береді.

Бірнеше қорғаныс: Жабдық дәл үш сатылы қорғанысты қамтамасыз етеді: ұзақ кідірістегі шамадан тыс жүктеме, қысқа тұйықталудан қысқа кідіріс, қысқа тұйықталудан лездік және жерге тұйықталудан қорғау.

Қуатты бақылау: ауа сөндіргіші кернеу, ток, жиілік және қуат коэффициенті сияқты нақты уақыттағы деректерді көрсету үшін интеллектуалды контроллерді біріктіре алады.

Иерархиялық құлыптау: Ауа сөндіргішінің тарату қорабын жоғары ағынды трансформаторлармен немесе төменгі ағындық тармақ шкафтарымен қисынды түрде блоктауға болады, каскадты өшірудің үлкен ауқымды электр қуатын өшіруіне жол бермеу, кабельдерді, жабдықты және персонал қауіпсіздігін қорғау.

Өнімді салыстыру: ауа сөндіргішінің тарату қорабы мен стандартты тарату қорабы

Ауа сөндіргішінің тарату қорапшасының техникалық сипаттамаларын қалай таңдауға болады?

Дұрыс таңдау кейінгі орнатуды, техникалық қызмет көрсетуді, өнімділікті және қызмет ету мерзімін жақсартады. Shangming ауа сөндіргіштерін тарату қораптарын өндіруші ретінде стандартты таңдау процесіне негізделген кеңестер береді: Қолдану → Кернеу → Ток → Қысқа тұйықталу сыйымдылығы → Құрылымдық пішін → Шкафтың техникалық сипаттамалары → Шығыс желі схемасы → Интеллектуалды конфигурация → Қоршаған ортаны тексеру.

I. Қолданбаны нақтылаңыз

Техникалық сипаттамаларды таңдамас бұрын, алдымен жүйеңіздегі ауа сөндіргішінің тарату қорабының қызметін анықтаңыз.

Төмен вольтты негізгі кіріс желісін тарату қорабы: максималды жүктеме мен максималды қысқа тұйықталу тоғына сәйкес келетін бүкіл төмен вольтты жүйе үшін негізгі қосқыш ретінде қызмет етеді.

Шина байлауын тарату қорабы: шинаның екі секциясын қосу үшін пайдаланылады; негізгі ойлар байлау сыйымдылығы мен жұмыс жиілігі болып табылады.

Маңызды жүктемені беру құрылғысының тарату қорабы: жоғары сенімділікті және таңдаулы қорғанысты қажет ететін маңызды жабдықты қуаттайды.

Әртүрлі қолданбалар айтарлықтай әртүрлі сипаттамаларды талап етеді; бұл бірінші қадам.

II. Номиналды кернеуді және жүйе түрін анықтаңыз

Жалпы номиналды кернеулер: айнымалы ток 380V / 400V / 690V, жердегі электрмен жабдықтау жүйесіне сәйкес болуы керек.

Жүйе түрі: Үш фазалы үш сымды / Үш фазалы төрт сымды. Бейтарап (N) желі және қорғаныш жерге (PE) желі қажет екенін растаңыз.

Дұрыс емес кернеу және жүйе түрі жабдықты тікелей жарамсыз етеді.

III. Номиналды токты есептеңіз және таңдаңыз

Нақты жүктеме тогын есептеңіз және максималды бір уақытта жұмыс істеу шарттарына негізделген барлық төменгі тізбектердің жобалық тогын қорытындылаңыз.

Таңдау кезінде ақылға қонымды маржаны сақтауды ұсынамыз, әдетте болашақ кеңейту үшін 10%–30%.

Жалпы ACB номиналды ток көрсеткіштері: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Негізінде ұзақ мерзімді жұмыс тогы ACB номиналды токынан ≤ 80%–90% болуы керек.

IV. Қысқа тұйықталуды ажырату мүмкіндігін тексеру

Көптеген тұтынушылар автоматты ажыратқыштарды таңдаған кезде бұл мәселені елемейді, бірақ бұл өте маңызды. Сыну қабілетінің жеткіліксіздігі елеулі қауіпсіздік қатерлерін тудыруы мүмкін.

Орнату нүктесіндегі қысқа тұйықталу тогын анықтау, трансформатордың сыйымдылығы, кедергі және кабель ұзындығы бойынша есептеу қажет.

Сәйкес үзу сыйымдылығын таңдаңыз: Icu / Ics ≥ жүйенің ең жоғары қысқа тұйықталу тогы.

Жалпы көрсеткіштер: 50кА, 65кА, 80кА, 100кА.

V. Ажыратқыштың құрылымын таңдау

Бекітілген ACB: төмен баға, техникалық қызмет көрсету электр қуатын өшіруді талап етеді.

Тартпа типті ACB: Ыңғайлы техникалық қызмет көрсету, үздіксіз техникалық қызмет көрсетуді қолдайды, өнеркәсіптік жобаларда жиі қолданылады.

VI. Тарату қораптары шкафының техникалық сипаттамалары мен құрылымын анықтау

Шкафтың өлшемдері ACB сипаттамаларына, шинаның сыйымдылығына және шығыс тізбектердің санына байланысты. Негізгі түрлері қабырғаға және еденге орнатылады.

Қорғау рейтингі: Ішкі: IP30 / IP40; Сыртқы: IP54 / IP65.

VII. Шина және шығыс желі конфигурациясын таңдау

Шина спецификациялары температураның жоғарылауын және ұзақ жұмыс істеуді ескере отырып, номиналды ток пен мыс шинасының көлденең қимасы негізінде таңдалуы керек.

Шығатын желі схемасының түрлері: MCCB шығыс желісі, MCB шығыс желісі, тікелей кабель шығыс желісі.

Сақтық көшірме схемасы қажет пе? Олай болса, болашақта сыйымдылықты кеңейту үшін бос орынды сақтаңыз.

VIII. Зияткерлік мүмкіндіктер және керек-жарақ конфигурациясы

Қосымша функцияларға мыналар жатады: ток, кернеу және энергияны бақылау; байланыс интерфейсі; қашықтан ашу және жабу; ақау дабылы және күй туралы кері байланыс.

Зияткерлік түрі зауыт, деректер орталығы және қоғамдық құрылыс жобалары үшін ұсынылады.

IX. Қоршаған ортаны және пайдалану жағдайын тексеру

Келесі экологиялық факторларды растаңыз:

Қоршаған орта температурасы (жоғары температуралар үшін төмендету қажет)

Орнату биіктігі

Шаңның, ылғалдылықтың немесе коррозиялық газдардың болуы

Сейсмикалық жобалау қажет пе?
