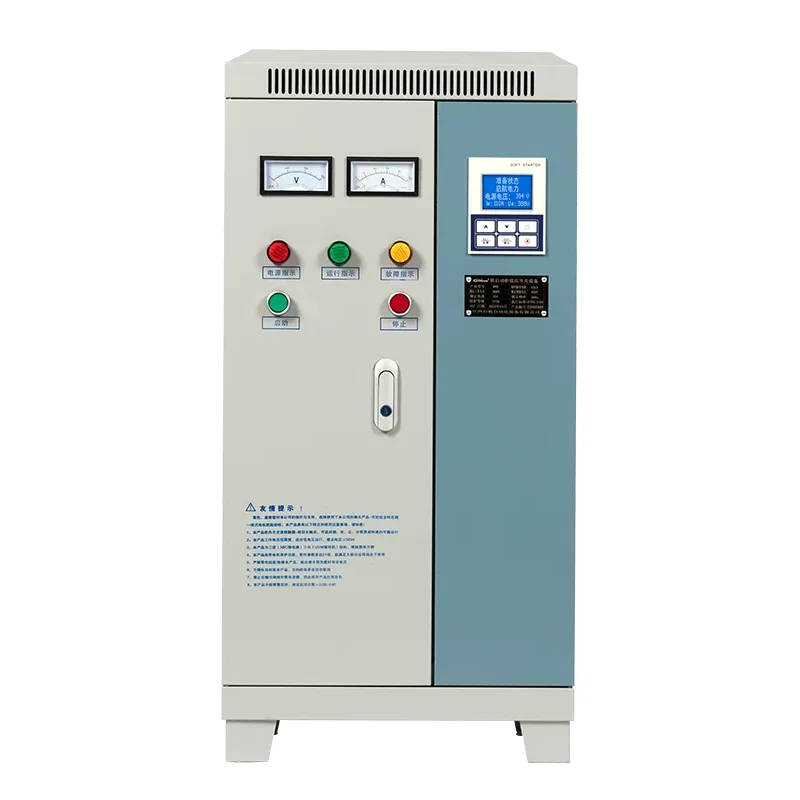

Төмен вольтты жұмсақ стартердің қуат тарату шкафы

Shangming - Қытайдан төмен вольтты жұмсақ стартер қуат тарату шкафтарын өндіруші және жеткізуші. Бұл жоғары өнімді, жоғары сапалы жабдық кәдімгі қуатты тарату функцияларын орындап қана қоймайды, сонымен қатар электр және механикалық соққыларды азайта отырып, жұмсақ іске қосу технологиясы арқылы қозғалтқыштың іске қосу тогы мен айналу моментін басқарады.

Неліктен төмен вольтты жұмсақ стартер тарату шкафы қажет?

Дәстүрлі толық кернеуді іске қосу екі негізгі проблеманы тудырады:

Ток кернеуі: Іске қосу тогы номиналды токтан 5-7 есе жоғары болуы мүмкін, бұл желідегі кернеудің кенеттен төмендеуін оңай тудыруы мүмкін, сол желідегі басқа жабдыққа әсер етеді және тіпті автоматты ажыратқыштардың жалған өшірілуіне әкеледі.

Механикалық тозу: үлкен лездік момент қозғалтқыш біліктеріне, белдіктерге, редукторларға немесе су сорғы құбырларына үлкен әсер етіп, жабдықтың қызмет ету мерзімін қысқартады.

Дегенмен, егер сіз біздің төмен вольтты жұмсақ стартер тарату шкафын таңдасаңыз, қозғалтқыштың нөлдік кернеуден номиналды кернеуге біркелкі көтерілуіне мүмкіндік беретін тиристорлар арқылы кернеуді басқара аласыз. Іске қосу тогы әдетте номиналды токтан шамамен 2-3 есе шектеледі.

Жұмыс принципі

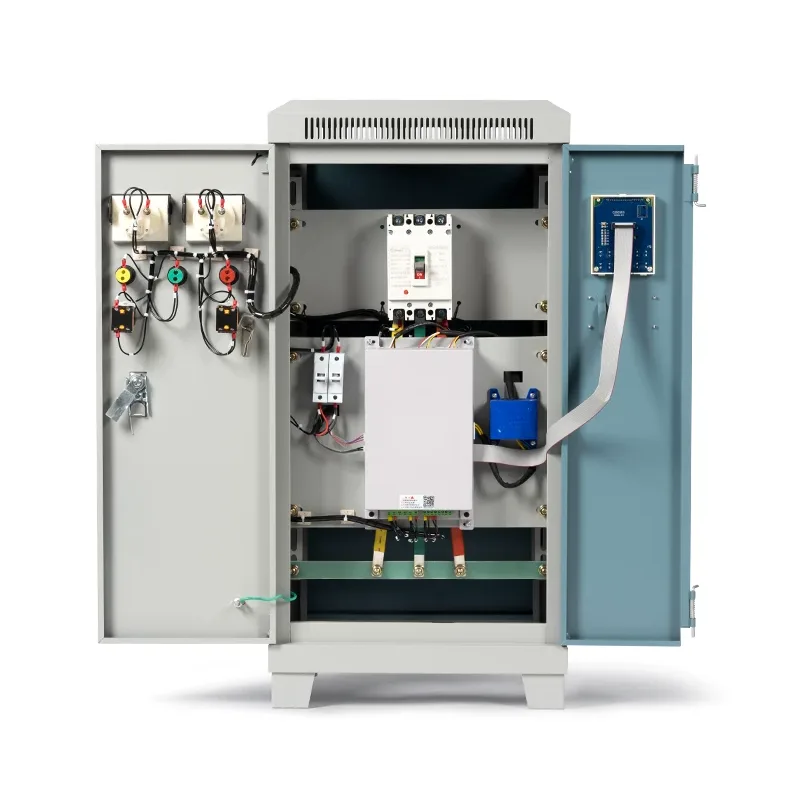

Іске қосу кезеңінде төмен вольтты жұмсақ стартердің қуат тарату шкафы тиристорлардың өткізгіштік бұрышын өзгертеді, қозғалтқышқа қолданылатын кернеуді біртіндеп арттырып, біркелкі іске қосуға мүмкіндік береді.

Іске қосылғаннан кейін айналып өту контакторы қосылады, ал жұмсақ стартер тыныштық күйіне өтеді. Тоқтаған кезде ол кенеттен өшіруден туындаған су балғасының әсерлерін болдырмай, кернеудің біртіндеп төмендеуін басқарады.

Егер жұмсақ стартер пайдаланылмаса және оның орнына дәстүрлі қозғалтқыш пайдаланылса, іске қосу кезінде токтың кенеттен ұлғаюы кернеудің төмендеуі, жабдықтың әсер етуі, тордың ауытқуы және механикалық тозу сияқты әртүрлі мәселелерге әкелуі мүмкін.

Техникалық параметрлер

Қолдану сценарийлері

Төмен вольтты жұмсақ стартер тарату шкафтары үлкен қозғалтқыш қуаты бар, іске қосу соққысына сезімтал және жабдықтың қызмет ету мерзімі мен электр желісінің тұрақтылығы талаптары бар қолданбалар үшін өте қолайлы. Біз сондай-ақ бұл өнімді көптеген әртүрлі салалардағы тұтынушыларға ұсындық.

Орнату және бастапқы іске қосу қадамдары

Орнату алдында дистрибьютор бөлмесінде жұмыс өтетін жолы (ұсынылатын ені ≥ 1,2 м) бар төмен вольтты жұмсақ стартердің қуат тарату шкафын орналастыру үшін жеткілікті орын бар екеніне көз жеткізіңіз. Орнату алаңында тегіс еден болуы керек, ал іргетас арнасының болаты сенімді дәнекерленген және жерге тұйықталған болуы керек.

Орнату кезінде кабельдің кірісі/шығуы төменнен/төменнен сыртқа немесе жоғарыдан/жоғарыдан шығатынына көз жеткізіңіз және кабель траншеясын немесе кабель науасын алдын ала жоспарлаңыз. >110 кВт жұмсақ стартер шкафтары үшін мәжбүрлі ауа салқындату құрылғысы қажет.

Алғашқы іске қосу кезінде шкафтың зақымдалмағанын, бояудың бүтіндігін және таңбалардың анық екенін қайта тексеріңіз.

Содан кейін бос қосылымдар немесе дұрыс емес қосылымдар жоқ екеніне көз жеткізу үшін әрбір бастапқы тізбек сымдарын тексеріп, электр қосылымдарын тексеріңіз.

Әрбір блоктау нүктесінің қалыпты жұмысын тексеретін бес дәлелді блоктау сынағы да қажет. Қорғаныс әрекеттерінің дәлдігін тексеру үшін біріктірілген қорғаныс құрылғысын пайдаланып қысқа тұйықталуларды және шамадан тыс жүктемелерді модельдеңіз.

Қосымша жүйе болса, RS485 немесе басқа байланыс интерфейстерінің қалыпты жұмысын тексеріңіз.

Соңында, іске қосу параметрлерін оңтайлы параметрлерге реттей отырып, жүктемесіз жағдайда бірнеше іске қосу сынақтарын өткізіңіз.
