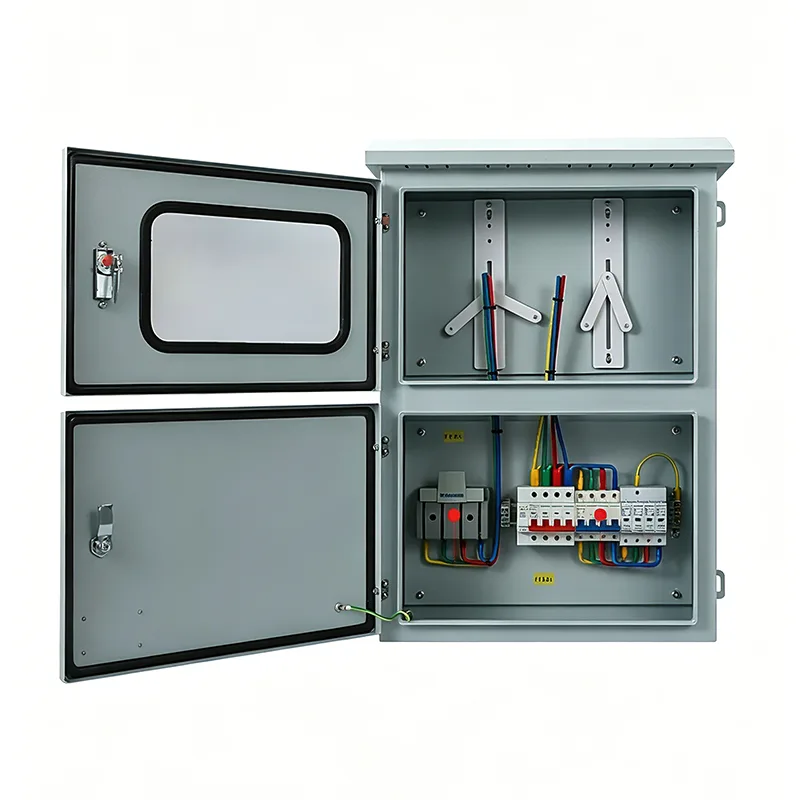

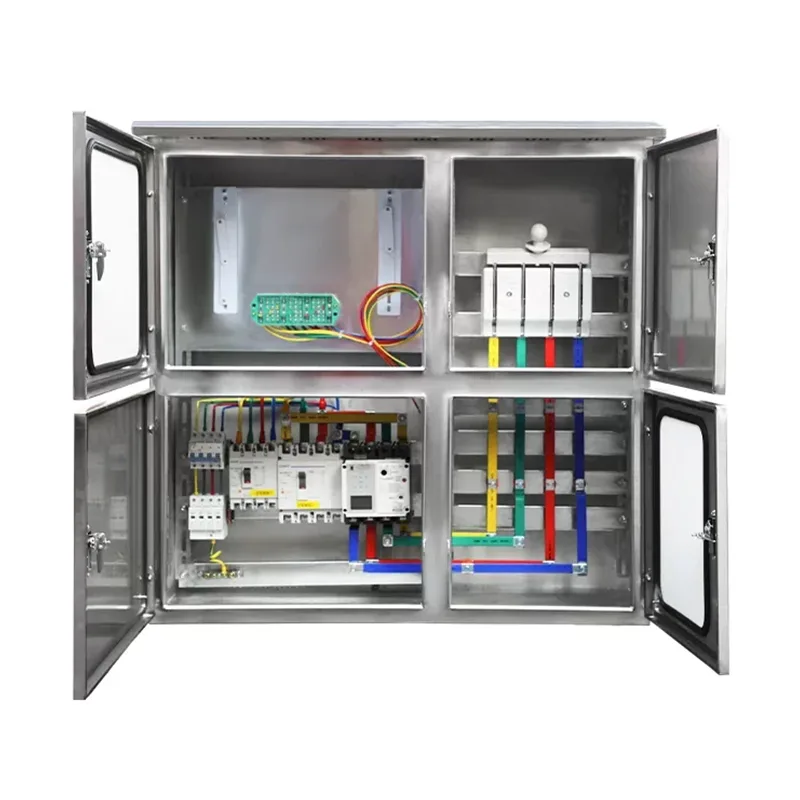

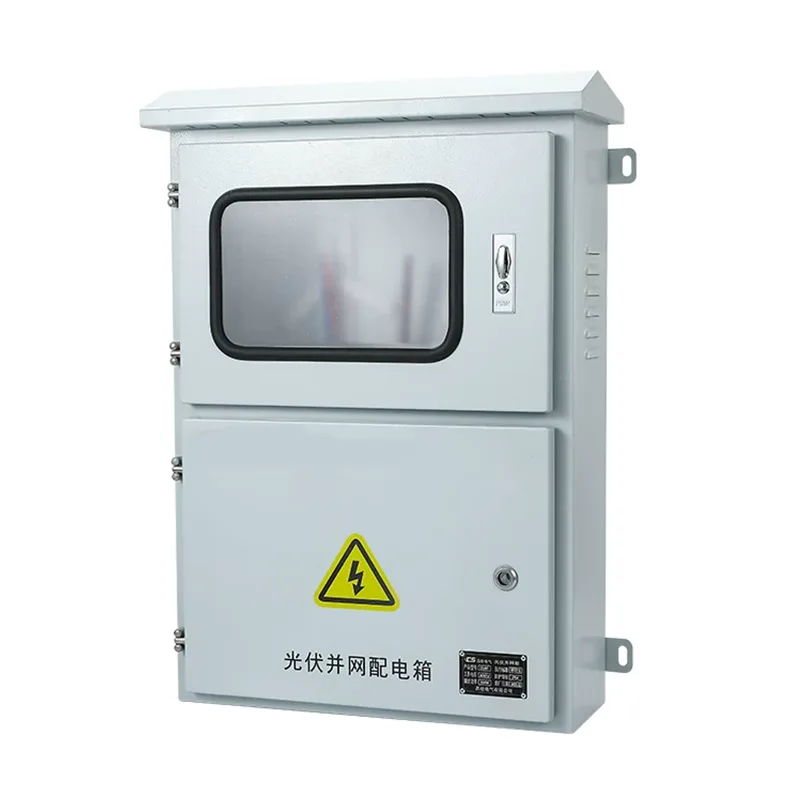

Сыртқы фотоэлектрлік желіге қосылған қорап

Сыртқы фотоэлектрлік желіге қосылған қосқыш қораптар фотоэлектрлік электр энергиясын өндіру жүйесінің тұрақты бөлігі мен түрлендіргіш арасында қолданылады. Егер сіз бұл өнімді бәсекеге қабілетті бағамен реттегіңіз келсе, Shangming таңдауыңызға болады, біз сіздің сенімді жеткізуші боламыз.

Негізгі функциялар

Сыртқы фотоэлектрлік желіге қосылған қосқыш қорап қорғауды, оқшаулауды және бақылауды біріктіреді. Біз теңшелген тізбек нөмірлерін, брендтік құрамдастарды және интеллектуалды функцияларды қолдаймыз. Арнайы конфигурация шешімдері мен баға ұсыныстары үшін бізге хабарласыңыз.

1. Жолдық шина және ағымдағы бөлу

PV электр станциялары тізбектей жалғанған бірнеше күн панельдерінен тұрады. Торға қосылған қосқыш қорап конвергациялық және маневрлік қорғаныс механизмі ретінде қызмет етеді.

Конвергациялық функция: ол түрлендіргішке шығу үшін тұрақты токты бірнеше жолдардан бір шинаға жинайды, сымдарды өткізуді жеңілдетеді және тұрақты ток кабелінің шығындарын үнемдейді.

Маневрлік қорғаныс: әрбір кіріс тәуелсіз тұрақты ток сақтандырғышымен жабдықталған. Бір жолда қысқа тұйықталу орын алған кезде ақаулық басқа жолдардың қалыпты қуат өндіруіне әсер етпей, сол тармақта шектеледі.

2. Найзағай мен асқын кернеуден қорғау

Фотоэлектрлік панельдер ашық шатырларға немесе жерге орнатылғандықтан, олар найзағай соғуына өте сезімтал. Байланыс қорабының ішіне кіріктірілген асқын кернеуден қорғағыш желідегі лезде жоғары кернеулерді сезіп, наносекундтар ішінде асқын кернеуді жерге түсіре алады.

Ол түрлендіргіштің электрондық бөліктерін зақымдауы мүмкін индукциялық найзағай соққыларының алдын алып, инвертор алдындағы қорғаныстың бірінші желісі ретінде қызмет етеді.

3. Қауіпсіздікті оқшаулау және физикалық ажырату

Корпус тұрақты токтың жоғары вольтты оқшаулағыш қосқышымен немесе автоматты ажыратқышпен жабдықталған. Инверторға немесе төменгі ағынды жабдыққа техникалық қызмет көрсету қажет болғанда, қосқышты қолмен ажырату техникалық қызмет көрсету жағының толық қуатсыздандырылуын қамтамасыз етеді, бұл персоналдың қауіпсіздігін қорғайды.

Shangming-тің желіге қосылған қоршауы өнімділігі жоғары және сенімді, жүйе жұмыс істеп тұрған кезде токтың қауіпсіз үзілуіне мүмкіндік береді, өртті тудыруы мүмкін қауіпті доғалардың пайда болуын болдырмайды.

4. Кері зарядтаудан қорғау

Таңертең, кешке немесе бұлтты күндерде әртүрлі жолдардың шығыс кернеуі әртүрлі болуы мүмкін. Қорғаныссыз жоғары кернеулі жолдар токты кернеуі төмен жолдарға қайтара алады.

Қосымша кері зарядтау диодтары бар, олар токтың инверторға тек бір бағытта өтуін қамтамасыз етеді, локализацияланған қызып кетуді немесе кері токтан туындаған өртті болдырмайды.

5. Қоршаған ортаны қорғау және жай-күй мониторингі

Бұл өнім ашық ауада орнатылатындықтан, жаңбыр суының тоттануын және ультракүлгін сәулеленудің қартаюын болдырмау үшін корпустың IP65/IP66 қорғаныс дәрежесі бар. Ішкі дәлдіктегі компоненттер электр станциясының 25 жылдық қызмет ету мерзімі ішінде сенімді жұмыс істейді.

Қосымша интеллектуалды бақылау функциясы нақты уақыт режимінде әрбір жолдың тогын, кернеуін және ішкі температурасын бақылайды және қалыпты емес қуат өндіру кезінде дереу дабыл береді.

Неліктен фотоэлектрлік желіге қосылған қораптар сыртта пайдалану үшін су өткізбейтін болуы керек?

PV жүйелері әдетте шатырларда немесе ашық алаңдарда орнатылады және желіге қосылған қосқыштар келесі күрделі қиындықтарға төтеп беруі керек:

Температураның экстремалды ауытқулары: жазғы температура 70 ° C-тан жоғары болуы мүмкін, ал қыста температура -30 ° C дейін төмендеуі мүмкін.

Ультракүлгін сәулелену: күн сәулесінің ұзақ мерзімді сыртқы әсер етуі ультракүлгін тұрақтылықты қажет етеді; әйтпесе, олар қартаюға бейім болады.

Ылғал және конденсация: олар жаңбырдан қорғалған болуы керек және ішкі конденсацияны төгу және электр бөліктерінің ылғалдануын болдырмау үшін тыныс алу клапанымен жабдықталған болуы керек.

Сондықтан қалыпты пайдалану және жұмыс кезінде жиі техникалық қызмет көрсетуді болдырмау, тұрақты өнімділік пен қызмет ету мерзімін сақтау үшін сыртқы су өткізбейтін дизайн өте маңызды.

Қолданба сценарийлері және конфигурация бойынша ұсыныстар

Shangming компаниясының сыртқы фотоэлектрлік желіге қосылған қосқыш қораптарын тұрғын үйлердің шатырларынан бастап жерге орнатылған ірі электр станцияларына дейін бүкіл фотоэлектрлік өнеркәсіп тізбегінде пайдалануға болады. Біз жалпы сценарийлер негізінде конфигурация ұсыныстарын береміз.

1. Тұрғын үй-жайларға бөлінген фотоэлектрлік жүйелер

Пайдаланудың бұл түрі өте кең таралған, әдетте ауылдық жерлерде виллалардың немесе өздігінен салынған үйлердің шатырларына немесе қабырғаларына орнатылады. Ол шатырда әртүрлі бағыттағы бірнеше фотоэлектрлік панельдерді жинайды және негізгі найзағайдан қорғауды қамтамасыз етеді.

Конфигурация бойынша ұсыныстар: Қораптың сыртқы түрі таза және шағын өлшемді болуы керек, 1-4 жолдық кірістер болуы керек және жоғары сезімтал өртке қарсы бақылаумен жабдықталған болуы керек.

2. Өнеркәсіптік және коммерциялық шатырдағы электр станциялары

Бұл жағдайда желіге қосылған қорап зауыт шеберханаларының, логистикалық қоймалардың немесе ірі сауда орталықтарының тегіс шатырларына орнатылады. Орташа өлшемді электр қуатын өндіру үшін ол инверторға кірмес бұрын ондаған фотоэлектрлік жолдарды алдын ала біріктіреді.

Конфигурация бойынша ұсыныстар: қорапқа жоғары коррозияға төзімділік, 8-16 жолдық кіріс қажет және әдетте бақылау бөлмесіндегі әрбір филиалдың тоғын көру үшін техникалық қызмет көрсету персоналын жеңілдету үшін смарт байланыс модулін қамтиды.

3. Ірі масштабты жерүсті электр станциялары және күн шөлдері

Шөлдерде, тауларда немесе үлкен ашық жерлерде таратылатын жинау жәшіктері комбайн қораптары деп аталады. Бастапқы комбайн құрылғылары ретінде олар мыңдаған күн батареяларынан ток жинап, оны орталықтандырылған инверторға жібереді.

Конфигурация бойынша ұсыныс: IP66, 1500 В жоғары вольтты жүйелерге арналған, кері диодтармен және нақты жолды бақылау функцияларымен жабдықталған және белсенді салқындату/тыныс алу клапандары бар.

4. Күн + Трансшекаралық қолдану сценарийлері

Күн көліктері: электр көліктерін зарядтау станцияларын қуатпен қамтамасыз етеді. Төменгі ағындағы зарядтау станцияларын күн сәулесінің кернеуінен қорғау үшін қосылыс қорабы автотұрақ тіректеріне орнатылған.

Ауылшаруашылық күн және балық шаруашылығы күн сәулесінің қосымша жүйелері: ауылшаруашылық алқаптарының немесе балық тоғандарының үстіндегі жақшаларға орнатылады. Ылғалға төзімділікке және қышқыл/сілті коррозиясына төзімділікке арнайы талаптар бар; тот баспайтын болат ұсынылады.

Неліктен бізді таңдау керек?

Шанминг «Қытайдың электрлік астанасы» ретінде танымал аймақ, Вэньчжоу, Қытай, Юэцин қаласынан шыққан. Юэциннің электр өнеркәсібі кластерінің жақсы дамыған өнеркәсіптік тізбегін пайдалана отырып, біз қатаң және тиімді өндіріс пен сапаны бақылау жүйесін құрдық. Біздің өнім портфолиосы жалпы әлемдік электр стандарттарына сәйкес келетін 200 серия мен 6000+ модельді қамтиды.

Жабдықтардың интеллектуалды толық жиынтықтарын таңдау IoT зондтау және қашықтан бақылау функцияларын біріктіреді, бұл температура, ылғалдылық және ток сияқты параметрлерді нақты уақытта бақылауға мүмкіндік береді. Бұл тұрақты жұмыс пен қауіпсіз қуат көзін қамтамасыз етеді.
