Сапалы еденге арналған қуат тарату шкафының қорабын жеткізуші

Әртүрлі түрлерінен басқатарату қорапшалары, Shangming сонымен қатар жоғары сапалы өнім топтамасының негізгі құрамдас бөлігі болып табылатын еденге арналған қуат тарату шкафының қоршауларын ұсынады. Бір реттік теңшелген шешімдер мен зауыттан тікелей баға белгілеу мүмкіндігін пайдалану үшін бізді ұзақ мерзімді жеткізушіңіз ретінде таңдаңыз.

Негізгі мүмкіндіктер

Жоғары жүк көтергіштігі: Еденде тұратын қуат тарату шкафтары үшін біз әдетте қалыңдығы 2,0 мм немесе одан үлкен салқын илектелген болат табақтарды пайдаланамыз, олар дәнекерленген немесе құрылымды қалыптастыру үшін жиналған. Бұл берік конструкция корпусқа ауыр жақтау түріндегі автоматты ажыратқыштарды, үлкен қимасы бар мыс шиналарды және трансформатор кабельдерін сенімді түрде қолдауға мүмкіндік береді.

Модульдік дизайн: Интерьерде арнайы талаптарға сай көлденең арқалықтар мен бекіту тақталарын икемді реттеуге мүмкіндік беретін модульдік саңылау үлгісі жүйесі бар. Бұл дизайн қажет болғанда ыңғайлы жаңартулар мен кеңейтулерді жеңілдетеді.

Желдету және жылуды бөлу: Корпус ішінде әдетте болатын жоғары ток деңгейлерін ескере отырып, тиімді ауа ағынын қамтамасыз ету үшін корпус үстіңгі жағында шығатын және төменгі жағындағы ауа соратын саңылаулармен жабдықталған. Бұған қоса, тұтынушылар өнімге мәжбүрлі ауамен салқындату жүйесін біріктіру үшін теңшелетін конфигурацияны сұрауы мүмкін.

Кабинеттің жалпы классификациялары

Құрылымдық пішініне қарай едендік шкафтар негізінен екі үлкен санатқа бөлінеді:

1. Бекітілген түрі

Сипаттамалары: Ішкі компоненттер тірек кронштейндер арқылы қатты бекітілген; сым қосылғаннан кейін оларды жылжыту мүмкін емес.

Қолданбалар: Қарапайым құрылым және төмен бағамен ерекшеленеді; әдетте үздіксіз қуатпен қамтамасыз ету талаптары өте қатал емес параметрлерде қолданылады.

Өкілдік үлгі: GGD типті айнымалы токтың төмен вольтты қуат тарату шкафы.

2. Шығарылатын түрі / алынбалы түрі

Сипаттамалары: Әрбір жеке схема бөлек, тәуелсіз тартпа бөлігінің ішінде орналасқан.

Қолданбалар: техникалық қызмет көрсету үшін өте ыңғайлы. Белгілі бір схема сәтсіз болса, негізгі қуат көзін өшірмей, сәйкес тартпаны жай ғана шығарып, жаңасымен ауыстыруға болады.

Өкілдік үлгілер: GCK, GCS және MNS типті кеңейтілген қуат тарату шкафтары.

Еденге арналған және қабырғаға орнатылатын тарату қораптары: айырмашылығы неде?

Өнімді таңдау және конфигурациялау бойынша ұсыныстар

Сіздің нақты жоба талаптарыңызға сүйене отырып, сату алдындағы кезеңде,Шэнгмингсізге ең қолайлы конфигурацияны ұсынады. Жалпы айтқанда, біз жиі қолдайтын қолданба сценарийлері сәйкес конфигурация ұсыныстарымен бірге төменде берілген.

1. Өнеркәсіптік негізгі электр қуатын бөлу

Ұсынылатын конфигурация:

Шкафтың өлшемдері: 1800–2200мм (H) × 600–1000мм (В) × 600–1000мм (D)

Материал: Суық илектелген болат парақ (≥1,5 мм)

Қорғау рейтингі: IP30 / IP40

Құрылымы: бір шкаф немесе біріктірілген шкафтар (модульдік/бөлінетін)

Интерьер: ACB / MCCB + шина жүйесін орнатуға арналған

2. Жоғары ток / Негізгі кіріс желілері

Ұсынылатын конфигурация:

Ені: ≥800мм

Тереңдігі: ≥800мм

Құрылымы: екі есікті немесе көп есікті дизайн

Ішкі кеңістік: жоғары ток мыс шиналарын қолдайды; жоғарғы немесе төменгі кабельді енгізу үшін резервтелген орынды қамтиды.

3. Автоматтандыруды басқару / PLC басқару шкафтары

Ұсынылатын конфигурация:

Өлшемдері: 1600–2000мм (H)

Материал: Ұнтақпен қапталған болат табақ / Тот баспайтын болат

Қорғау рейтингі: IP40 / IP54

Ішкі: орнату тақтасы + DIN рельстері

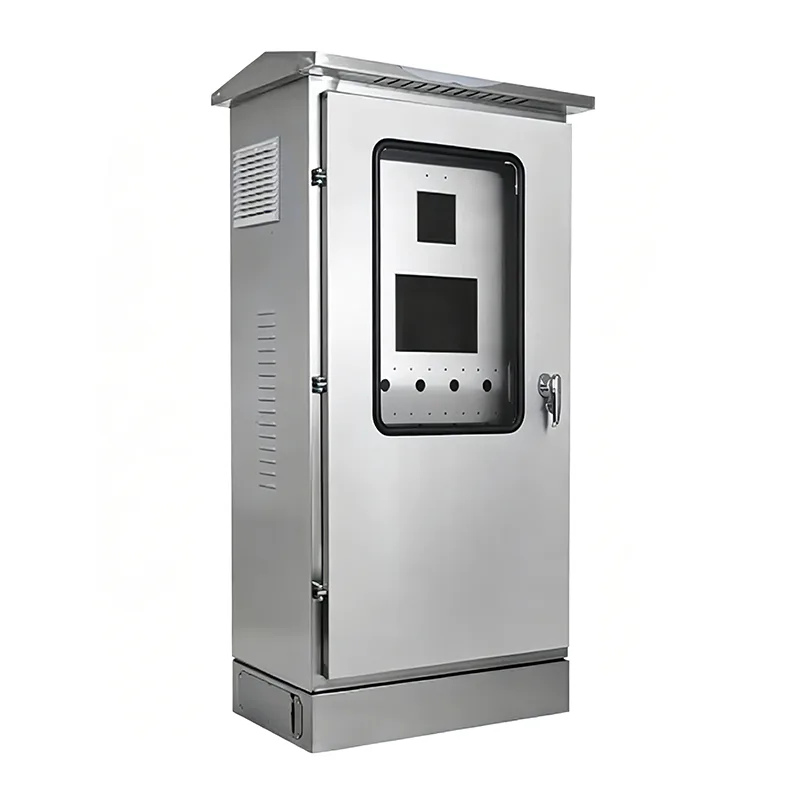

4. Сыртқы қолданбалар

Ұсынылатын конфигурация:

Қорғау рейтингі: IP54 / IP65

Материал: Тот баспайтын болат (304/316) немесе сыртқы ұнтақпен қапталған болат

Ерекшеліктер: Жаңбырдан қорғайтын шатыр + Тығыздағыш жолақтар + Конденсацияға қарсы дизайн

5. Жоғары коррозиялық орталар

Ұсынылатын конфигурация:

Материал: 304/316 Тот баспайтын болат

Қорғау рейтингі: IP55+

Беттік өңдеу: коррозияға қарсы жабын

Едендегі қуат тарату шкафының корпусында күнделікті техникалық қызмет көрсетуді қалай орындауға болады?

1. Тазалау және шаңды кетіру

Шкафтың ішінен жиналған шаңды кетіру үшін құрғақ мата емес шүберекті және шаңсорғышты пайдаланыңыз; дымқыл шүберектерді немесе сығылған ауаны тікелей үрлеуге қатаң тыйым салынады.

Шиналарды, оқшаулағыштарды, автоматты ажыратқыштардың доғалық шұңқырларын және желдету арналарын тазалауға ерекше назар аударыңыз.

2. Электр қосылымдарын қатайту

Inspect all bolted connection points for looseness; use a torque wrench to re-tighten them to the specified torque values.

Тотығу немесе доғаның зақымдану белгілері анықталса, терминалдарды жылтырату немесе ауыстыру керек.

3. Компоненттік функционалды тестілеу

Ажыратқыштар: қолмен ашу және жабу операцияларының біркелкі екенін және өшіру механизмінің жауап беретінін тексеріңіз.

Контакторлар/релелер: контактілердің күйін тозуға тексеріп, катушкалардың кедергісі қалыпты диапазонда екенін тексеріңіз.

Конденсаторлар: сыйымдылықтың төмендеуі, дөңес немесе электролиттің ағу белгілерін тексеріңіз.

SPDs (ток кернеуінен қорғау құрылғылары): Күй индикаторы терезесі жасыл екенін және деградация индикаторының іске қосылмағанын тексеріңіз.

4. Оқшаулау өнімділігін тексеру

Төмендегілерді өлшеу және растау үшін 500 В немесе 1000 В мегаомметрді пайдаланыңыз:

Фазалық оқшаулаудың кедергісі: ≥ 1 МΩ;

Жерге фазалық оқшаулау кедергісі: ≥ 1 МΩ;

Өлшенген мәндер осы стандарттардан төмен түссе, ылғалдың түсуі немесе ластану сияқты ықтимал себептерді зерттеңіз.

5. Механикалық құрылымға техникалық қызмет көрсету

Тартпа типті қондырғылардың бағыттаушы рельстері мен блоктау механизмдерін олардың жабысып қалмауын немесе жабыспауын тексеріңіз. Жылжымалы бөлшектерді электр жабдығы үшін арнайы жасалған маймен майлаңыз.

«Бес-алдын алу» (бұғаттау) қауіпсіздік механизмдерінің функционалдығын мезгіл-мезгіл тексеріп отырыңыз.
