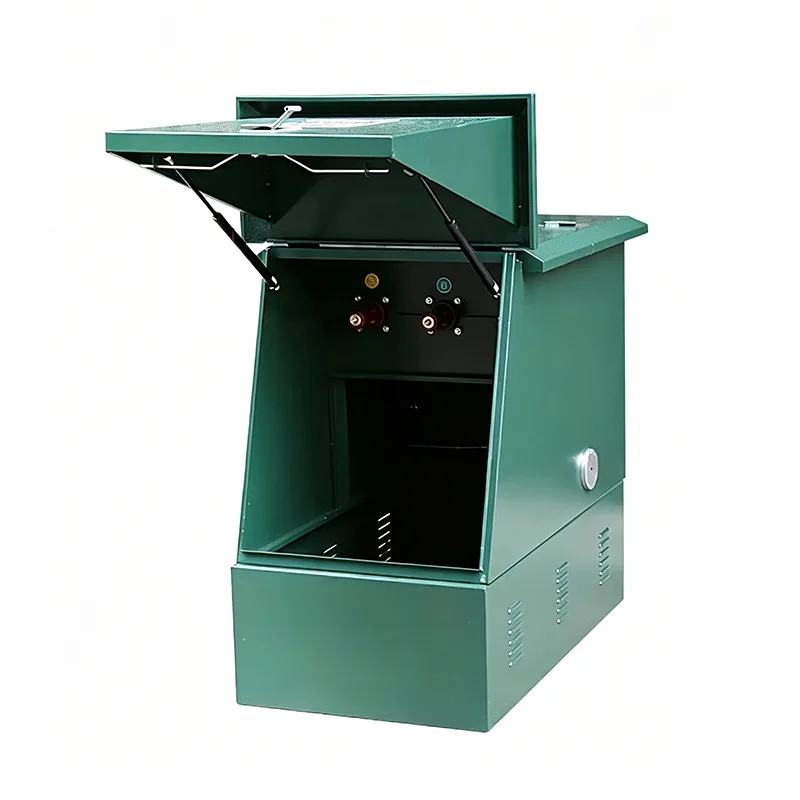

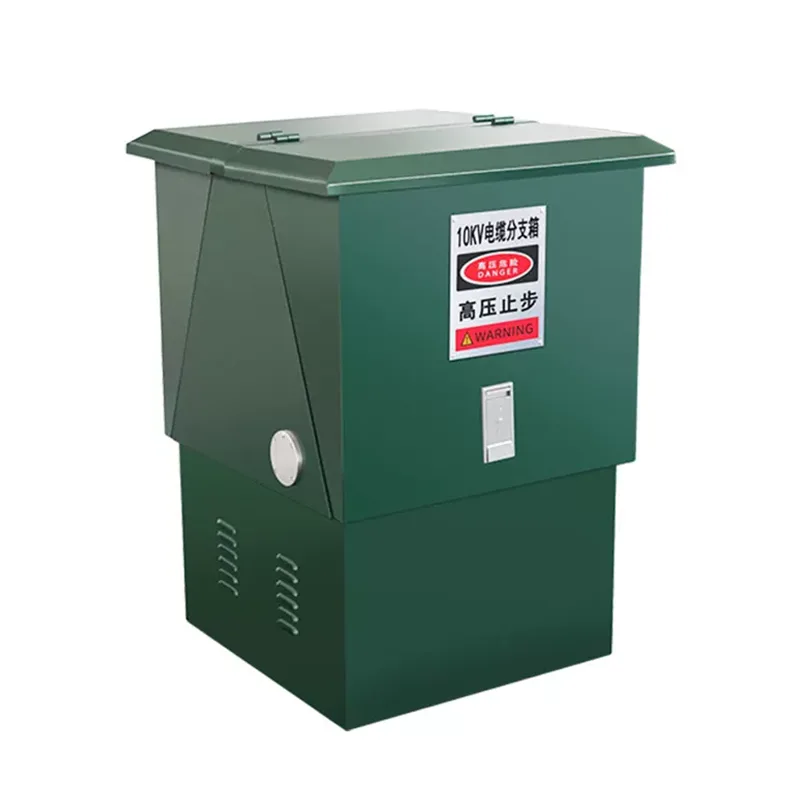

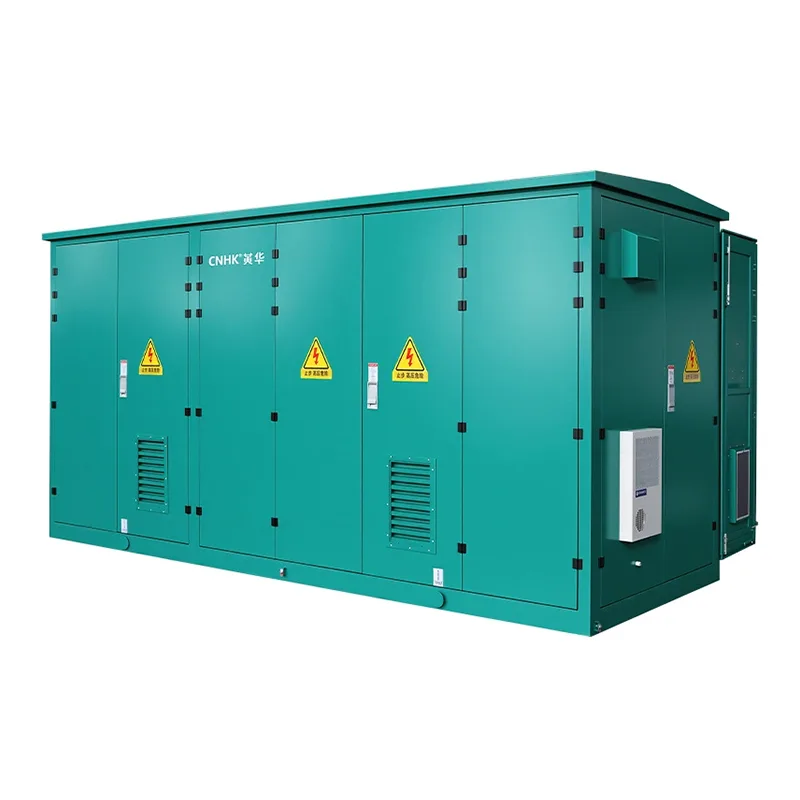

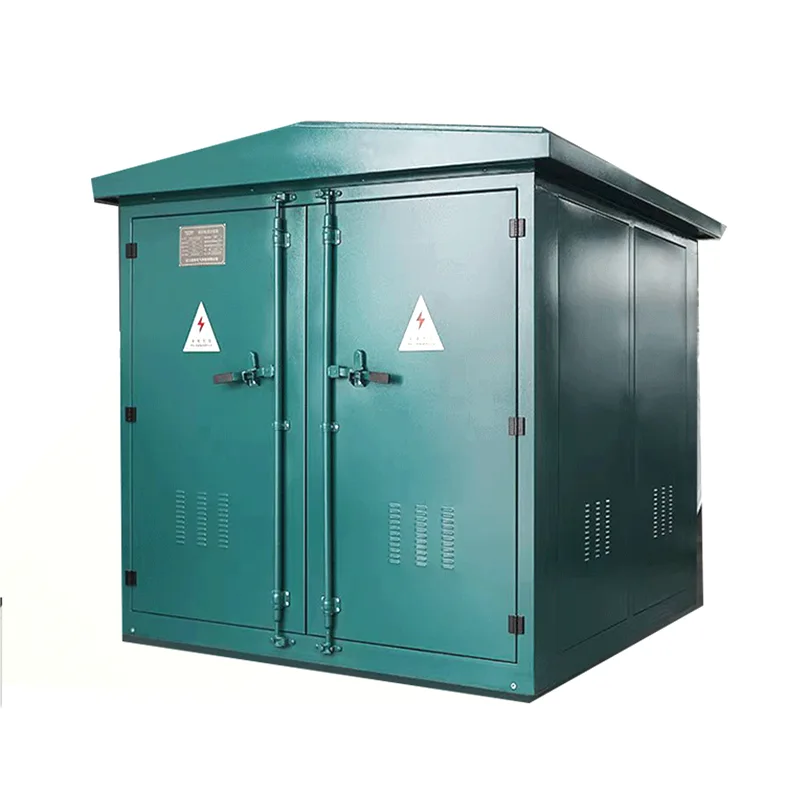

Жоғары вольтты кабельдік тармақ қорабы

Жоғары вольтты кабельдік қораптар 6кВ-35кВ орта вольтты тарату желілерінде қолданылады. Олар зауытта алдын ала дайындалады және жоғары вольтты кабель қосылыстарын штепсельдік монтаждау, кабель люктерін ауыстыру және клемма бастиектерін орнында дайындау арқылы орнында орнатылады. Shangming, осы өнімді өндіруші ретінде, оны жобаның нақты қажеттіліктеріне сәйкес реттей алады. Бізге хабарласыңыз.

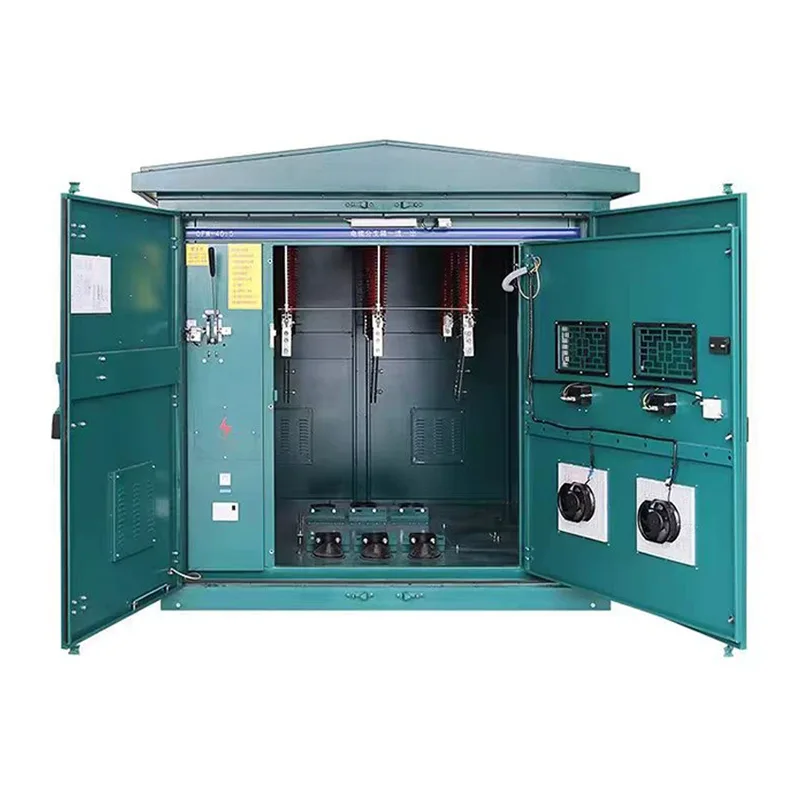

Құрылымдық құрамы

Жоғары вольтты кабель тармақтары қораптары жоғары вольтты электр тарату жүйелерінде кабель тармақтары, түйіспелер және қорғаныс компоненттері ретінде қызмет етеді. Негізінен қосылым элементі болғанымен, қажет болған жағдайда құрылымдық компоненттерге қорғаныс құрылғыларын қосуға болады.

1. Қоршау: Қоршау негізгі құрамдас болып табылады. Біз су өткізбейтін, шаң өткізбейтін, коррозияға төзімді және ауа-райына төзімді қасиеттерді қамтамасыз ететін, ішкі немесе сыртқы жоғары вольтты орталарға жарамды суықтай илектелген болат немесе тот баспайтын болат сияқты жоғары берік металды қолданамыз.

2. Негізгі кабельді қосу терминалы: Бұл бөлік сенімді байланыс пен төмен кедергіні қамтамасыз ететін алюминий немесе мыс өткізгіштерді қолдайтын үлкен секциялы жоғары вольтты кабельдер үшін қолданылады.

3. Филиал терминалдары: электрлік оқшаулауды және тармақтар арасындағы қауіпсіз қашықтықты қамтамасыз ету үшін жоғары оқшаулағыш, ыстыққа төзімді материалдармен ішкі оқшауланған бір-бірден көп шығатын құрылым.

4. Оқшаулау және қорғаныс жүйесі: Қысқа тұйықталуларды, жарқылдарды немесе электр тогының соғуын болдырмау үшін жоғары вольтты төлкелермен және оқшаулағыш қақпақтармен жабдықталған.

5. Қорғау құрылғылары: жоба талаптарына негізделген қосымша, соның ішінде жоғары вольтты сақтандырғыштар, жүктеме ажыратқыштары, найзағай соғуы және асқын ток қорғанысы. Тармақтық тізбектерді тәуелсіз қорғау мүмкін, ал негізгі желі үздіксіз қуат көзін қамтамасыз етеді.

Өнім ерекшеліктері

1. Жоғары вольтты қауіпсіздік және оқшаулау

Жоғары вольтты кабель тармақтары қорабы 1кВ~35кВ және жоғары вольтты кабельдің тармақталуын қолдайтын оқшаулағыш қақпағы бар жоғары берік металл корпусты қабылдайды. Жоғары вольтты тармақтар IEC/GB жоғары вольтты электр қуатын тарату қауіпсіздік стандарттарына сәйкес келетін жарқыл, қысқа тұйықталу немесе электр тогының соғуын болдырмайтын негізгі магистральдан толығымен оқшауланған.

2. Көп тізбекті тармақталу функциясы

Бұл өнім қажет болған жағдайда тізбектер санын икемді конфигурациялауға мүмкіндік беретін бірнеше розеткадағы бір кабельді тармақтауды қолдайды. Ішкі шина немесе өткізгіш құрылымы токты біркелкі таратады және әртүрлі салалық ток қуаттарын жүктеме талаптарына сәйкес реттеуге болады, бұл жоғары вольтты кабель сымдарын жеңілдетеді және құрылыстың күрделілігін азайтады.

3. Жоғары қорғаныс рейтингі

Shangming жаңбырға, шаңға, ультракүлгін сәулеленуге және коррозиялық орталарға төзімді және жоғары температурада, төмен температурада және ылғалды ортада ұзақ мерзімді жұмыс істеуге бейімделетін нақты қоршаған орта жағдайларына негізделген IP54/IP65 қорғау рейтингтері бар сыртқы филиал қораптарын теңшей алады.

4. Модульдік құрылым

Біздің филиалдық қораптар ықшам құрылымға, таза сымдарға және қарапайым кабельдік ұңғымалармен салыстырғанда уақытты үнемдеуге мүмкіндік беретін жұмыс орнында орнатудың қысқа уақытына ие. Орнату опциялары қабырғаға орнатуды, еденге орнатуды немесе кронштейнді бекітуді қамтиды. Техникалық қызмет көрсету және кеңейту қарапайым, бұл пайдалану тиімділігін арттырады.

5. Ұзақ қызмет ету мерзімі және техникалық қызмет көрсетуге төмен шығындар

Біз ауа-райына төзімді және коррозияға төзімді материалдарды таңдағандықтан, өнімнің қызмет ету мерзімі тиімді түрде ұзартылады. Тығыздалған дизайн шаңның, ылғалдың және зиянкестердің енуіне жол бермейді, бұл ең аз күнделікті техникалық қызмет көрсетуге және төмен пайдалану шығындарына әкеледі.

Жоғары вольтты және төмен вольтты кабель тарату қораптарын салыстыру

Жиі қойылатын сұрақтар

С: Қоршау бетіндегі кернеу индикаторы өшірулі болса, тізбектің қуат таусылғанын айта аламын ба?

A: Мүлдем жоқ. Кернеу көрсеткіші тек қосымша анықтама үшін. Жарық бермейтін индикатор зақымдалған индикаторға, ақаулы сенсорға немесе сақтандырғыштың жануына байланысты болуы мүмкін. Кез келген операцияны орындамас бұрын, жұмыс орнында тексеру үшін тиісті кернеу номиналы жоғары вольтты сынаушы пайдаланылуы керек.

С: Тексеру кезінде қораптан сәл ысқырған дыбысты естісем, не істеуім керек?

A: Тексеру үшін дереу электр қуатын өшіруді сұраңыз. Ысылдау әдетте ішінара разрядтың белгісі болып табылады, бұл ішкі оқшаулаудың жарылғанын немесе дұрыс орнатылмағандықтан ағызу жолы жасалғанын көрсетеді. Тез арада шешілмесе, бұл тез арада фазадан фазаға қысқа тұйықталуға ұласуы немесе тіпті корпустың жарылуы мүмкін.

С: SF6 оқшаулауы мен қатты оқшаулауды қалай таңдауға болады?

A: SF6 оқшаулау: күшті доға сөндіретін мүмкіндіктері бар өте жетілген технология, бірақ парниктік газдар шығарындыларын қамтиды және манометрді үнемі бақылауды қажет етеді.

Қатты оқшаулау: газсыз қорғаныс, экологиялық таза, қоршаған ортаны өте жоғары талаптары бар аймақтарға немесе ішкі ауа көпіршіктерін болдырмайтын биік таулы аймақтарға жарамды.
