Wenzhou Shangming Electric Co., Ltd. премиум электр жабдықтарының жетекші өндірушісі және жеткізушісі болып табылады.

Шэнгмингтарату қорапшаларының сенімді өндірушісі және жеткізушісі болып табылады. Біздің үлкен тәжірибемізбен біз әртүрлі материалдар мен техникалық сипаттамалардағы өнімдерді ұсынамыз, сонымен қатар сіздің нақты қажеттіліктеріңізге бейімделген теңшелген шешімдерді ұсына аламыз.

Негізгі мүмкіндіктер

1. Физикалық қорғаныс: Шаң, су және бөгде заттардың түсуінен қорғауды қамтамасыз етеді, сонымен бірге персонал мен ток өткізетін құрамдастардың кездейсоқ жанасуын болдырмайды.

2. Қауіпсіздікті оқшаулау: Жоғары вольтты және жоғары ток жабдықтарын жұмыс ортасынан оқшаулайды, осылайша электр тогының соғуы мен өрт қаупін азайтады.

3. Құрамдас бөліктерді орнату платформасы: Тарату қорапшасының корпусында автоматты ажыратқыштар мен электр есептегіштері сияқты құрамдастарды стандартты түрде орнатуды жеңілдету үшін DIN рельстері, орнату кронштейндері және алдын ала бұрғыланған тесіктер бар.

4. Электромагниттік экрандау: Ішкі басқару схемаларына сыртқы электромагниттік кедергілердің әсерін азайтады.

5. Қоршаған ортаға бейімделу: Түрлі материалдарды және қорғаныс көрсеткіштерін пайдалану арқылы қоршау ішкі, сыртқы және өндірістік параметрлерді қоса алғанда, кең ауқымды орталарға жарамды.

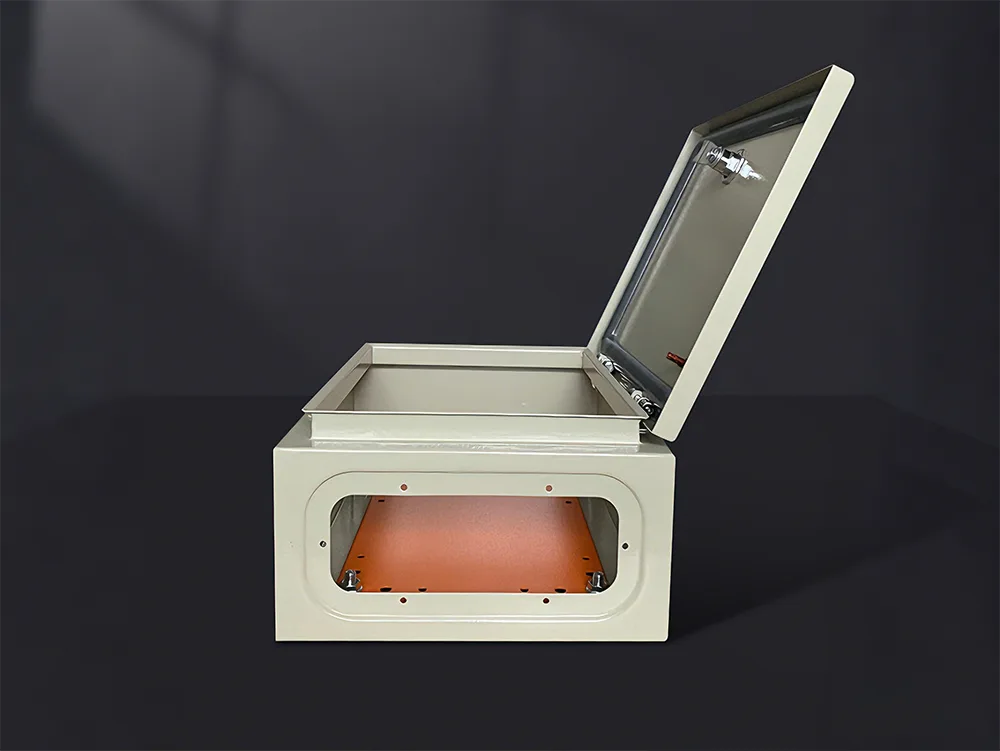

Құрылымдық компоненттер

Шкафтың есігі: Мөлдір және берік есік нұсқаларында қол жетімді; теңшелетін конфигурациялар Shangming-тен қол жетімді.

Монтаждау тақтасы: Құрамдас бөліктерді ішкі бекіту үшін қолданылатын металл пластина; ол шкафтан тыс құрастыруды жеңілдету үшін алынбалы.

Нокауттар: Әртүрлі диаметрдегі кабельдерді орналастыруға арналған алдын ала тесілген кабель кіру порттары.

Тығыздағыш тығыздағыш: Есік панелінің периметрін төсейтін жоғары серпімді тығыздағыш, көрсетілген IP қорғау дәрежесін қамтамасыз ету үшін маңызды элемент ретінде қызмет етеді.

Жерге қосу болт: Металл қоршаудың сенімді жерге тұйықталуын қамтамасыз ету үшін өте маңызды, осылайша қоршауға электр тогының түсуін болдырмайды.

Қолдану сценарийлері

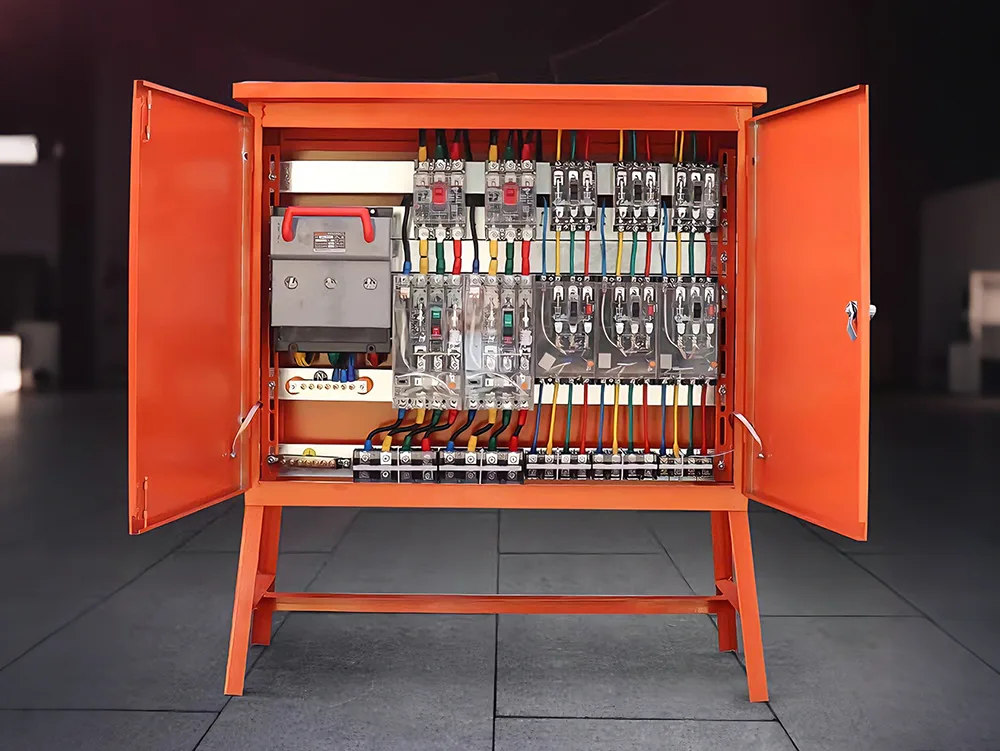

I. Төмен вольтты электр тарату жүйелерін салу

Біздің тарату қорапшалары коммерциялық ғимараттарға, тұрғын үй қабаттарына және қоғамдық жерлерде электр қуатын таратуға арналған тарату қораптары ретінде қызмет етеді.

Олар автоматты ажыратқыштар мен қалдық ток құрылғылары сияқты компоненттерді орнату платформасы ретінде әрекет етеді, стандартталған сымдар мен қауіпсіздікті қорғауды жеңілдетеді, сонымен бірге электр қуатын тарату жүйесінің жалпы ұқыптылығы мен қауіпсіздігін арттырады.

II. Өнеркәсіптік жабдықты және автоматтандыруды басқару

Олар машиналарға арналған басқару қораптары, автоматтандырылған өндірістік желілерге арналған басқару шкафтары және PLC басқару жүйелеріне арналған қоршаулар ретінде қызмет етеді.

Ішінде олар контакторлар, реле және басқару модульдері сияқты компоненттерді орналастырады, бұл электр жабдығын шаң мен майдың ластануынан қорғайды, сонымен бірге жабдықты біріктіру мен техникалық қызмет көрсетуді жеңілдетеді.

III. Сыртқы электр қуатын тарату және инженерлік жобалар

Олар уақытша сыртқы қуат қораптары, құрылыс алаңдары үшін қуат тарату қондырғылары және жолды жарықтандыруға арналған басқару қораптары ретінде қызмет етеді.

Бұл қолданбалар үшін теңшелген өнім қажет болса, суға, шаңға және жаңбырға төзімділікті қамтамасыз ету үшін жоғары қорғаныс дәрежесін (мысалы, IP54 / IP65) таңдауды ұсынамыз.

IV. Фотоэлектрлік және жаңа энергия жүйелері

Шэнгминг үшін қоршаулар ұсынадыPV біріктіргіш қораптары, желіге қосылған PV шкафтары және энергия сақтау жүйелеріне арналған басқару қораптары.

Жаңа энергетикалық жабдықтың негізгі корпусы ретінде бұл қоршаулар ұзақ мерзімді сыртқы пайдалану талаптарын қолдайтын қорғаныс, оқшаулау және орнату кеңістігін қамтамасыз етеді.

V. Коммуникациялар және инфрақұрылым

Байланыс жабдығына арналған басқару қораптарын, төмен вольтты жүйелерге арналған тарату қораптарын, бақылау жүйелеріне арналған қоректендіру қораптарын және т.б. теңшеу үшін бізбен байланыса аласыз.

Бұл байланыс электр жабдықтарын қорғауды қамтамасыз етеді, сыртқы кедергілер мен қоршаған ортаға әсер етуді болдырмайды және жалпы жүйе тұрақтылығын арттырады.

Тарату қорапшасының қорабын таңдау кезінде қандай факторларды ескеру керек?

1. Өлшемдері және техникалық сипаттамалары

Таңдау кезінде біз тек компоненттерге дәл сәйкес келетін қоршауды таңдауды ұсынбаймыз. Ішкі құрамдас бөліктер алып жатқан аумақ негізгі тақтайша алаңының 80% аспауы керек. Қалған 20% кеңістік сымдар, жылуды тарату және болашақта ықтимал кеңейту үшін сақталған; сондықтан таңдауыңызда әрқашан бос орынға рұқсат беруіңіз керек.

Тереңдікке келетін болсақ, ажыратқыштардың (олардың жұмыс тұтқаларын қоса), сым арналарының және қоршау есігінің өзі біріктірілген тереңдігін есепке алу керек. Бұл тереңдікке айтарлықтай талаптары бар жоғары токты құйылған корпусты ажыратқыштар үшін өте маңызды; мұны ескермеу есіктің дұрыс жабылуына кедергі келтіруі мүмкін.

2. Қорғау рейтингі (IP коды)

Орнату ортасының ауырлығына байланысты сәйкес қорғаныс рейтингін таңдаңыз:

Ішкі кеңселер/дәліздер: IP30 – IP40 жеткілікті.

Өнеркәсіп шеберханалары: IP54 шаң мен су шашырауынан қорғауды қамтамасыз ету үшін ұсынылады.

Сыртта/Фотоэлектрлік жүйелер: IP65 немесе одан жоғары болуы міндетті және есік тігістерінде үздіксіз, біріктірілген тығыздағыш тығыздағыш болуы керек.

3. Материал және коррозияға төзімділік

Суық илектелген болат: Құрғақ, ішкі орталардың көпшілігіне жарамды ең әмбебап опция.

Тот баспайтын болат (304/316): Фармацевтика, тамақ өңдеу және тұзды спрейдің әсері жоғары жағалаудағы орталар үшін қолайлы. Тот баспайтын болат 316 304-пен салыстырғанда жоғары коррозияға төзімділікті ұсынады.

4. Жылулық басқару

Жылуды басқару жиі жоғары қуатты тарату қораптарының назардан тыс қалған аспектісі болып табылады. Таңдауыңызды келесі сценарийлер негізінде жасауды ұсынамыз:

Пассивті салқындату: Егер қорап ішінде пайда болатын жылу аз болса, толық жабылған қоршау қолайлы.

Белсенді салқындату: Егер қорапта айнымалы жиілікті жетектер (VFD), жұмсақ стартер немесе жоғары ток контакторлары сияқты құрамдас бөліктер болса, желдеткіш жалюзимен жабдықталған корпусты таңдау керек. Кейбір жағдайларда осьтік салқындату желдеткіші үшін алдын ала бұрғыланған орнату тесіктері бар үлгіні таңдау қажет болуы мүмкін.

Күн сәулесінен қорғау: Сыртқы қоршаулар үшін тікелей күн сәулесінің ішкі температураның күрт көтерілуіне жол бермеу үшін екі шатырлы құрылымды ұсынамыз.

5. Орнату мен пайдаланудың қарапайымдылығы

Есіктің ашылу бағыты: Орнату орнында бос орынды ескере отырып, сол жақта немесе оң жақтан ашылатын есік ыңғайлырақ екенін анықтаңыз. Shangming-тің кейбір жоғары сапалы қоршауларында қайтымды есіктер бар (сол жақтан немесе оң жақтан ашылатын етіп конфигурациялауға болады).

Кабельді енгізу/шығу: Кабельдердің корпустың үстіңгі немесе астыңғы жағынан кіріп-шығуын растаңыз. Алынбалы фланец тақтасымен жабдықталған қоршауды таңдауды ұсынамыз; фланец тақтасына кабель кіретін тесіктерді бұрғылау корпустың корпусына тікелей бұрғылаумен салыстырғанда үлкен икемділікті қамтамасыз етеді және жоғары тығыздағышты қамтамасыз етеді.

Құлып түрі: Стандартты өнеркәсіптік үшбұрышты құлып, кілтті жуу құлпы немесе өртке қарсы жұдырықша құлпы.

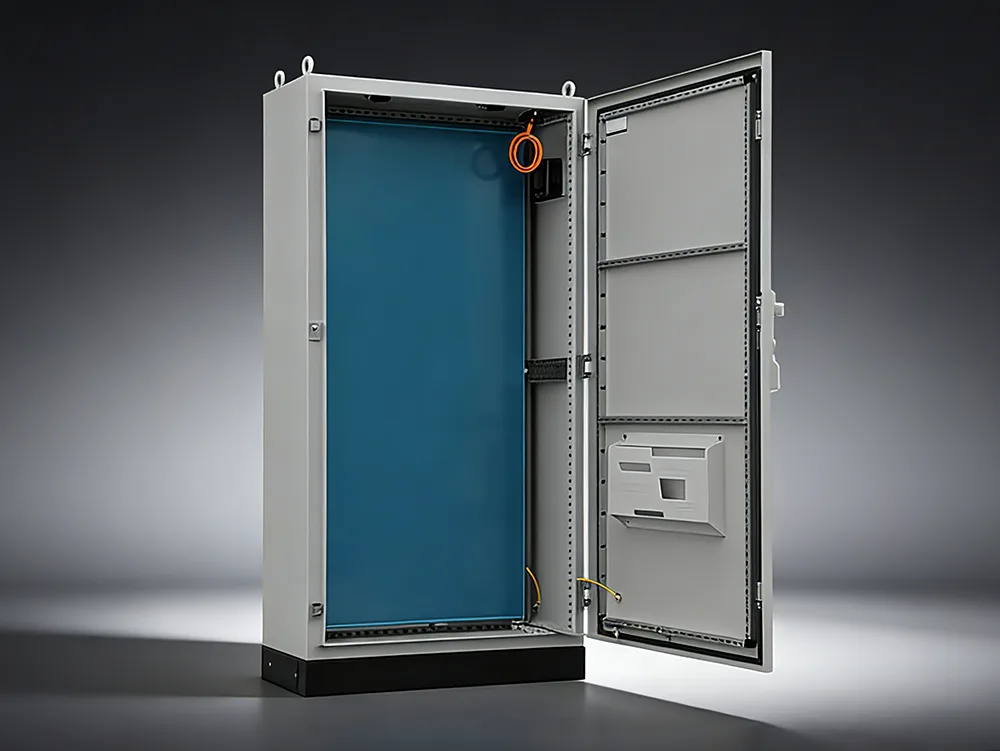

Әртүрлі түрлерінен басқатарату қорапшалары, Shangming сонымен қатар жоғары сапалы өнім топтамасының негізгі құрамдас бөлігі болып табылатын еденге арналған қуат тарату шкафының қоршауларын ұсынады. Бір реттік теңшелген шешімдер мен зауыттан тікелей баға белгілеу мүмкіндігін пайдалану үшін бізді ұзақ мерзімді жеткізушіңіз ретінде таңдаңыз.

Негізгі мүмкіндіктер

Жоғары жүк көтергіштігі: Еденде тұратын қуат тарату шкафтары үшін біз әдетте қалыңдығы 2,0 мм немесе одан үлкен салқын илектелген болат табақтарды пайдаланамыз, олар дәнекерленген немесе құрылымды қалыптастыру үшін жиналған. Бұл берік конструкция корпусқа ауыр жақтау түріндегі автоматты ажыратқыштарды, үлкен қимасы бар мыс шиналарды және трансформатор кабельдерін сенімді түрде қолдауға мүмкіндік береді.

Модульдік дизайн: Интерьерде арнайы талаптарға сай көлденең арқалықтар мен бекіту тақталарын икемді реттеуге мүмкіндік беретін модульдік саңылау үлгісі жүйесі бар. Бұл дизайн қажет болғанда ыңғайлы жаңартулар мен кеңейтулерді жеңілдетеді.

Желдету және жылуды бөлу: Корпус ішінде әдетте болатын жоғары ток деңгейлерін ескере отырып, тиімді ауа ағынын қамтамасыз ету үшін корпус үстіңгі жағында шығатын және төменгі жағындағы ауа соратын саңылаулармен жабдықталған. Бұған қоса, тұтынушылар өнімге мәжбүрлі ауамен салқындату жүйесін біріктіру үшін теңшелетін конфигурацияны сұрауы мүмкін.

Кабинеттің жалпы классификациялары

Құрылымдық пішініне қарай едендік шкафтар негізінен екі үлкен санатқа бөлінеді:

1. Бекітілген түрі

Сипаттамалары: Ішкі компоненттер тірек кронштейндер арқылы қатты бекітілген; сым қосылғаннан кейін оларды жылжыту мүмкін емес.

Қолданбалар: Қарапайым құрылым және төмен бағамен ерекшеленеді; әдетте үздіксіз қуатпен қамтамасыз ету талаптары өте қатал емес параметрлерде қолданылады.

Өкілдік үлгі: GGD типті айнымалы токтың төмен вольтты қуат тарату шкафы.

2. Шығарылатын түрі / алынбалы түрі

Сипаттамалары: Әрбір жеке схема бөлек, тәуелсіз тартпа бөлігінің ішінде орналасқан.

Қолданбалар: техникалық қызмет көрсету үшін өте ыңғайлы. Белгілі бір схема сәтсіз болса, негізгі қуат көзін өшірмей, сәйкес тартпаны жай ғана шығарып, жаңасымен ауыстыруға болады.

Өкілдік үлгілер: GCK, GCS және MNS типті кеңейтілген қуат тарату шкафтары.

Еденге арналған және қабырғаға орнатылатын тарату қораптары: айырмашылығы неде?

Өнімді таңдау және конфигурациялау бойынша ұсыныстар

Сіздің нақты жоба талаптарыңызға сүйене отырып, сату алдындағы кезеңде,Шэнгмингсізге ең қолайлы конфигурацияны ұсынады. Жалпы айтқанда, біз жиі қолдайтын қолданба сценарийлері сәйкес конфигурация ұсыныстарымен бірге төменде берілген.

1. Өнеркәсіптік негізгі электр қуатын бөлу

Ұсынылатын конфигурация:

Шкафтың өлшемдері: 1800–2200мм (H) × 600–1000мм (В) × 600–1000мм (D)

Материал: Суық илектелген болат парақ (≥1,5 мм)

Қорғау рейтингі: IP30 / IP40

Құрылымы: бір шкаф немесе біріктірілген шкафтар (модульдік/бөлінетін)

Интерьер: ACB / MCCB + шина жүйесін орнатуға арналған

2. Жоғары ток / Негізгі кіріс желілері

Ұсынылатын конфигурация:

Ені: ≥800мм

Тереңдігі: ≥800мм

Құрылымы: екі есікті немесе көп есікті дизайн

Ішкі кеңістік: жоғары ток мыс шиналарын қолдайды; жоғарғы немесе төменгі кабельді енгізу үшін резервтелген орынды қамтиды.

3. Автоматтандыруды басқару / PLC басқару шкафтары

Ұсынылатын конфигурация:

Өлшемдері: 1600–2000мм (H)

Материал: Ұнтақпен қапталған болат табақ / Тот баспайтын болат

Қорғау рейтингі: IP40 / IP54

Ішкі: орнату тақтасы + DIN рельстері

4. Сыртқы қолданбалар

Ұсынылатын конфигурация:

Қорғау рейтингі: IP54 / IP65

Материал: Тот баспайтын болат (304/316) немесе сыртқы ұнтақпен қапталған болат

Ерекшеліктер: Жаңбырдан қорғайтын шатыр + Тығыздағыш жолақтар + Конденсацияға қарсы дизайн

5. Жоғары коррозиялық орталар

Ұсынылатын конфигурация:

Материал: 304/316 Тот баспайтын болат

Қорғау рейтингі: IP55+

Беттік өңдеу: коррозияға қарсы жабын

Едендегі қуат тарату шкафының корпусында күнделікті техникалық қызмет көрсетуді қалай орындауға болады?

1. Тазалау және шаңды кетіру

Шкафтың ішінен жиналған шаңды кетіру үшін құрғақ мата емес шүберекті және шаңсорғышты пайдаланыңыз; дымқыл шүберектерді немесе сығылған ауаны тікелей үрлеуге қатаң тыйым салынады.

Шиналарды, оқшаулағыштарды, автоматты ажыратқыштардың доғалық шұңқырларын және желдету арналарын тазалауға ерекше назар аударыңыз.

2. Электр қосылымдарын қатайту

Inspect all bolted connection points for looseness; use a torque wrench to re-tighten them to the specified torque values.

Тотығу немесе доғаның зақымдану белгілері анықталса, терминалдарды жылтырату немесе ауыстыру керек.

3. Компоненттік функционалды тестілеу

Ажыратқыштар: қолмен ашу және жабу операцияларының біркелкі екенін және өшіру механизмінің жауап беретінін тексеріңіз.

Контакторлар/релелер: контактілердің күйін тозуға тексеріп, катушкалардың кедергісі қалыпты диапазонда екенін тексеріңіз.

Конденсаторлар: сыйымдылықтың төмендеуі, дөңес немесе электролиттің ағу белгілерін тексеріңіз.

SPDs (ток кернеуінен қорғау құрылғылары): Күй индикаторы терезесі жасыл екенін және деградация индикаторының іске қосылмағанын тексеріңіз.

4. Оқшаулау өнімділігін тексеру

Төмендегілерді өлшеу және растау үшін 500 В немесе 1000 В мегаомметрді пайдаланыңыз:

Фазалық оқшаулаудың кедергісі: ≥ 1 МΩ;

Жерге фазалық оқшаулау кедергісі: ≥ 1 МΩ;

Өлшенген мәндер осы стандарттардан төмен түссе, ылғалдың түсуі немесе ластану сияқты ықтимал себептерді зерттеңіз.

5. Механикалық құрылымға техникалық қызмет көрсету

Тартпа типті қондырғылардың бағыттаушы рельстері мен блоктау механизмдерін олардың жабысып қалмауын немесе жабыспауын тексеріңіз. Жылжымалы бөлшектерді электр жабдығы үшін арнайы жасалған маймен майлаңыз.

«Бес-алдын алу» (бұғаттау) қауіпсіздік механизмдерінің функционалдығын мезгіл-мезгіл тексеріп отырыңыз.

Жоғары және төмен вольтты тарату құрылғыларының сенімді өндірушісі мен жеткізушісін әлі де іздеп жүрсіз бе? таңдаңызShangming ElectricҚытайдан. Біз кәсіби өнімдер мен қызметтерді ұсынамыз, әртүрлі стандартты емес теңшеу сұрауларына қолдау көрсетеміз және сіздің нақты жоба қажеттіліктеріңізге бейімделген шешімдерді ұсынамыз.

Өнім санаттары

1. Жоғары вольтты тарату құрылғылары

Бұл санатқа номиналды кернеуі 3 кВ-тан 35 кВ-қа дейінгі және одан жоғары болатын жабдық кіреді. Оның негізгі қызметі – электр энергиясын қабылдау және тарату; сонымен қатар электр желісіндегі ақаулық жағдайында ол мыңдаған амперге жететін қысқа тұйықталу токтарын жылдам үзу үшін релелік қорғаныс құрылғыларымен бірге жұмыс істейді.

Негізгі компоненттер:

Жоғары вольтты ажыратқыштар (вакуум немесе SF6 түрі): Доға сөндіретін негізгі элементтер ретінде қызмет етеді.

Ажыратқыштар (оқшаулағыш ажыратқыштар): техникалық қызмет көрсету кезінде қауіпсіздікті қамтамасыз ету үшін көрінетін физикалық ауа аралығын қамтамасыз ету.

Ток/кернеу трансформаторлары: аспаптар мен өлшеу мақсаттары үшін жоғары вольтты сигналдарды төмен вольтты сигналдарға төмендету.

Типтік үлгілер: KYN28 (Металл қапталған тартылатын түрі), XGN (бекітілген сақиналы негізгі құрылғы).

2. Төмен вольтты тарату құрылғылары

Бұл санатқа номиналды кернеуі 1000 В немесе одан төмен жабдық кіреді. Оның негізгі функциясы - қуат жүйесіндегі соңғы кезеңді бөлуді басқару. Ол трансформаторлар арқылы төмендетілген электр энергиясын әртүрлі қабаттарға, өндірістік желілерге немесе қуатпен басқарылатын жабдыққа таратады.

Негізгі компоненттер:

Ауа сөндіргіштері (ACBs): Негізгі кіріс желілері немесе жоғары қуатты шығыс желілері үшін пайдаланылады.

Қалыптастырылған корпусты ажыратқыштар (MCCB): Тармақтық тізбектерді қорғау үшін қолданылады.

Конденсатордың компенсациялық шкафтары: жүйенің қуат коэффициентін жақсарту және электр энергиясының шығындарын азайту үшін қолданылады.

Типтік үлгілер:GGD (тұрақты түрі), GCK/GCS/MNS (Алмалы/тартпа түрі).

Жоғары вольтты және төмен вольтты сериялар: салыстыру

Қолдану сценарийлері

Біздің жоғары және төмен вольтты тарату құрылғысы кең таралған қолданбаны табады және әртүрлі функцияларды орындау үшін жиі бір параметрде бір уақытта орналастырылуы мүмкін. Арнайы талаптарға сай толық шешімді теңшеуге болады.

Жалпы ақаулар және ақаулықтарды жою шешімдері

Shangming - сатылымнан кейінгі кешенді техникалық қолдау қызметтерін ұсынатын кәсіби өндіруші. Сонымен қатар, өнімдерді жеткізумен бірге біз инспекциялық құжаттаманың толық жинағын, сондай-ақ пайдалану және техникалық қызмет көрсету нұсқауларын береміз. Анықтама алу үшін төменде жиі кездесетін мәселелердің тізімін жасадық.

1. Жоғары вольтты тарату құрылғыларының жалпы мәселелері

1-симптом: ішінара разряд және ысылдаған шулар

Себептері: Оқшаулау компоненттеріне ылғалдың түсуі; сүзгілеуге әкелетін беткі шаңның жиналуы; немесе шиналарды қосу нүктелеріндегі саңылаулардан туындаған тәжді разряд.

Шешімдер:

1. Қоршаған ортаны бақылау: шкафтың ішіндегі жылыту және ылғалдандыру құрылғыларының дұрыс жұмыс істеп тұрғанын тексеріңіз.

2. Токсыз тазалау: оқшаулағыштар мен төлкелерді сусыз спиртпен сүртіңіз.

3. Ультрадыбыстық анықтау: разряд көзінің нақты орнын анықтау үшін жұмыс кезінде ішінара разряд детекторын пайдаланыңыз.

2-симптом: Жоғары вольтты ажыратқыш жабылмайды немесе ашылмайды

Себептері: Энергия жинақтаушы қозғалтқыштың зақымдануы; күйген басқару тізбегі (жабу/ашу катушкалары); немесе майлаудың кеуіп кетуіне байланысты механикалық байланыс ұстамасы.

Шешімдер:

Қосалқы тізбекті тексеру: жабылатын және ашылатын катушкалардың кедергісін өлшеп, қосалқы қуат көзінің кернеуі қалыпты диапазонда екеніне көз жеткізіңіз.

Механикалық майлау: механикалық беріліс қорабының құрамдас бөліктеріне арнайы төмен температуралы майлауды қайта жағыңыз.

2. Төмен вольтты тарату құрылғыларының жиі кездесетін мәселелері

1-симптом: Ауа сөндіргіштеріндегі (ACBs) қалыптан тыс температураның жоғарылауы

Себептері: контактілердің жеткіліксіз қысымы немесе бастапқы қосылатын контактілерде тотығу; шинаның бос болттары.

Шешімдер:

Температураны бақылау: контактілерді және қосылым нүктелерін сканерлеу үшін инфрақызыл тепловизорды пайдаланыңыз.

Контактілерге техникалық қызмет көрсету: жүйені қуаттандырыңыз, ACB алыңыз, контактілердегі кез келген тотығу қабаттарын тазалаңыз және электрлік контактілі майды жағыңыз.

2-симптом: реактивті қуатты компенсациялау шкафтарындағы дөңес немесе жарылған конденсаторлар

Себептері: Жүйедегі шамадан тыс гармоникалық мазмұн; немесе конденсаторлардың жиі ауысу операцияларынан туындаған қызып кету.

Шешімдер:

Конденсаторды ауыстыру: қысқа тұйықталуға әкелетін электролиттің ағып кетуін болдырмау үшін кез келген дөңес конденсаторларды дереу ауыстырыңыз.

Сериялық реакторларды орнату: гармоникаларды басу үшін компенсация тізбегіне сериялық реакторларды орнатыңыз.

3. Жалпы ақаулар

Белгі: конденсация — корпустың ішкі қабырғаларында пайда болатын су тамшыларымен және оқшаулау компоненттерінің беттерінде көрінетін жарқыл ізімен сипатталады.

Шешімі:

Тығыздау: Кабельдік траншеядан ылғалдың түсуіне тосқауыл қою үшін шкафтың төменгі жағындағы кабель кіретін саңылауларды өртке қарсы жабынмен толығымен жабу керек.

Интеллектуалды жаңарту: дәстүрлі жылыту панельдерін ауыстыру үшін конденсацияны құрғататын құрылғымен жұптастырылған температура мен ылғалдылықты бақылаудың автоматтандырылған жүйесін орнатыңыз.
