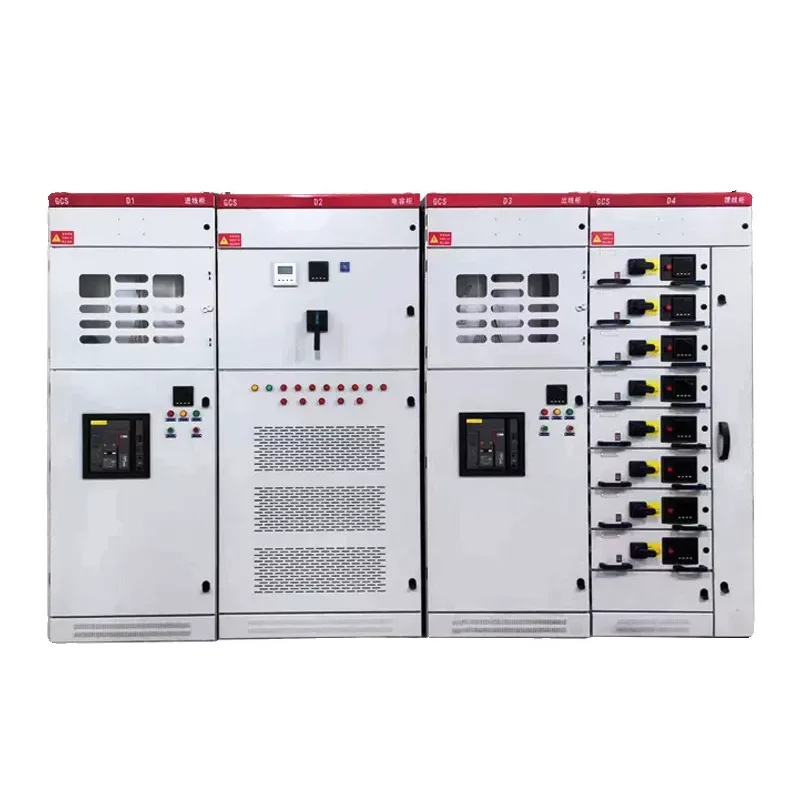

GCS төмен вольтты алынбалы тарату құрылғысы

GCS төмен вольтты алынбалы тарату құрылғысының құрылымы жеңілдетілген, құрамдас бөліктердің жақсы үйлесімділігі бар және MNS-тен 20%-35% арзан, бұл оны бюджетті қажет ететін жобалар үшін қолайлы етеді. Егер сіз осы өнімді таңдағыңыз келсе және жоба жоспарын әзірлеуді бастасаңыз, Юэцин, Вэнчжоу, Қытайдың сенімді жеткізушісі Shangming компаниясына хабарласыңыз.

Өнім ерекшеліктері

GCS төмен вольтты тартқыш құрылғысы MNS жоғары сенімділігін GGD жұмысының қарапайымдылығымен үйлестіреді, бұл оны көптеген тізбектері, жиі техникалық қызмет көрсетуі және жалпы шығындарды бақылауға бағытталған төмен вольтты электр тарату жүйелері үшін өте қолайлы етеді.

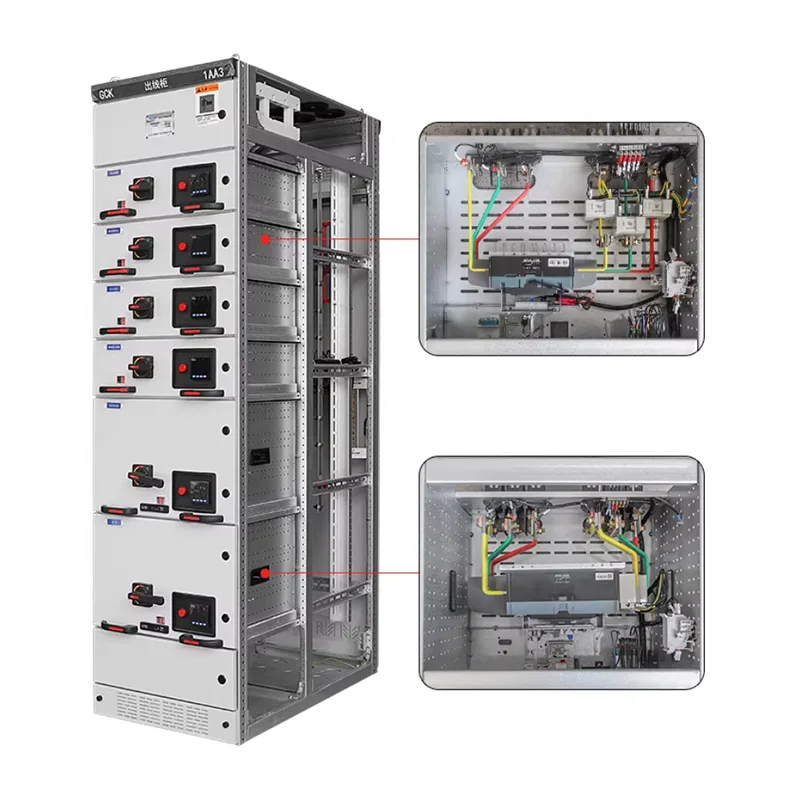

1. Модульдік алынатын құрылым

GCS функционалдық блоктары жылдам салуға және алуға мүмкіндік беретін стандартты тартпа типті дизайнды қабылдайды. Бір тізбек істен шыққан немесе техникалық қызмет көрсету кезінде құрылғыны басқа тізбектердің жұмысына әсер етпей, электр қуатын өшіру уақытын және техникалық қызмет көрсету шығындарын қысқартпай, дербес шығаруға болады.

Тарату құрылғыларының модульдік дизайны болашақта кеңейтуді немесе ауыстыруды жеңілдететін күшті әмбебаптылықты ұсынады.

2. Жоғары қауіпсіздік деңгейі

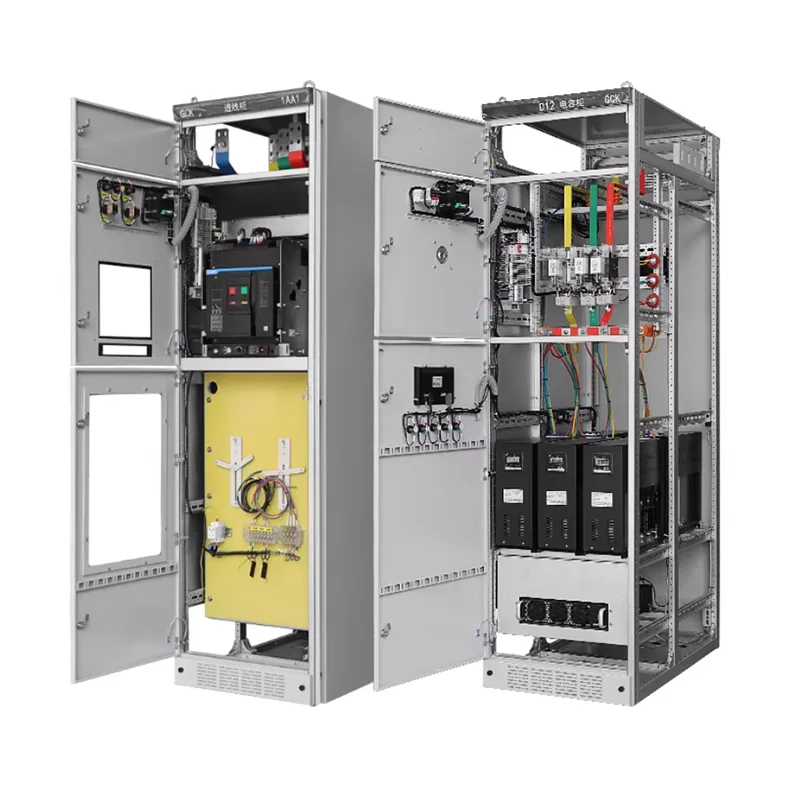

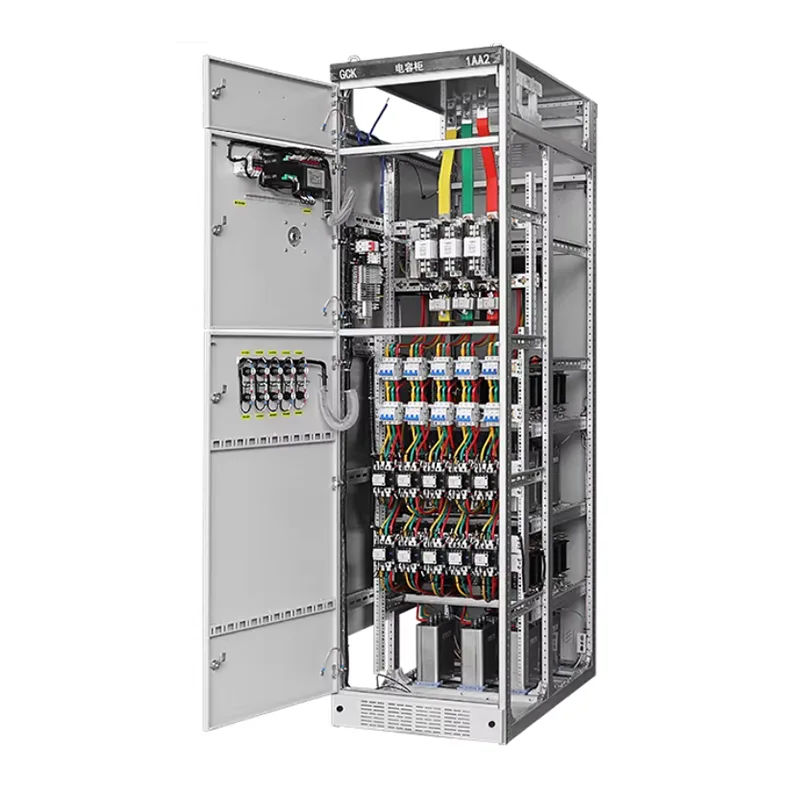

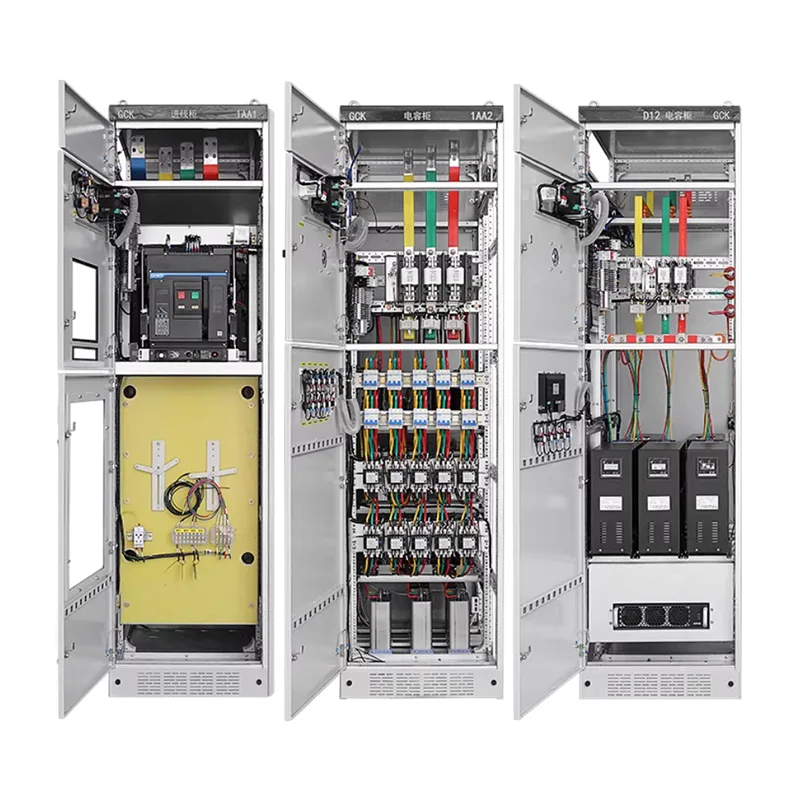

GCS шкафы ішкі жағынан: шиналық бөлікке, функционалды блок бөліміне және кабельдік бөлікке бөлінеді. Бұл функционалды аймақтар ақаулардың таралуын болдырмау үшін тиімді оқшауланған.

Біз нақты жұмыс жағдайларына қарай теңшеуге болатын жоғарырақ қорғау деңгейлерінің опцияларын қолдаймыз.

Қауіпсіздік мүмкіндіктері өндірістік және қоғамдық жұмыстар жобаларының қуат талаптарын қанағаттандыра отырып, пайдалану қауіпсіздігі мен тұрақтылығын арттырады.

3. Ыңғайлы техникалық қызмет көрсету және пайдалану

Тартпа бөлігінің сынау, жұмыс істеу және ажырату позициялары бар, бұл тіпті өшірілген немесе жартылай қуатталған жағдайларда да тексеруге және ауыстыруға мүмкіндік береді. Сымдар мен жұмыс кеңістігі ұтымды жобаланған, бұл оны техникалық қызмет көрсететін персонал үшін ыңғайлы етеді және MCC сценарийлері сияқты жиі техникалық қызмет көрсетуді қажет ететін жүйелер үшін қолайлы.

4. Кең қолдану мүмкіндігі

GCS шкафын тарату шкафы, фидер шкафы, қозғалтқышты басқару орталығы (MCC) және т.б. ретінде пайдалануға болады, олар әртүрлі электрлік құрамдастардың комбинацияларын қолдап, әртүрлі сыйымдылық пен тізбек санының талаптарына бейімделеді. Бір жүйе бірнеше қолданбалы қажеттіліктерді қанағаттандыра алады.

5. Жоғары экономикалық тиімділік

MNS алынатын шкафтармен салыстырғанда, GCS құрылымы қарапайым және басқарылатын шығындарға ие.

Тұрақты тарату құрылғыларымен салыстырғанда, ол қауіпсіздік пен техникалық қызмет көрсетуде айтарлықтай артықшылықтарды ұсынады, бұл оны әсіресе орта және ірі жобаларға немесе бюджетті қажет ететін жобаларға қолайлы етеді, өнімділік пен құн арасындағы тепе-теңдікке қол жеткізеді.

GCS төмен вольтты алынатын тарату құрылғысына қалай қызмет көрсету керек?

Оның қызмет ету мерзімін ұзарту, ақауларды болдырмау және үздіксіз қуат беруді қамтамасыз ету үшін дұрыс техникалық қызмет көрсету өте маңызды. Shangming толық құжаттаманы ұсынады және кейбір ұсыныстарды ұсынады.

I. Күнделікті тексеру

1. Жұмыс индикаторын тексеру: тартпа панелінің индикатор шамдары әдеттен тыс жыпылықтамауы керек; амперметр тогы теңестірілуі керек.

2. Температураның көтерілуін тексеру: негізгі шина қосқышының, тартпаның бастапқы қосқыштарының және автоматты ажыратқыштың кіріс/шығыс терминалдарының температура көтерілуін өлшеу үшін қолмен жүретін инфрақызыл термометрді пайдаланыңыз. ≤40K (≤80℃ қоршаған орта температурасы +40℃).

3. Қалыпты емес иіс/дыбысты тексеру: күйік иістерін, ағызу дыбыстарын немесе ызылдаған дыбыстарды тексеріңіз.

4. Есік тығыздағышын және тазалауды тексеру: шкаф есігінің тығыздағыштары ескі ме? Ішкі шаң жинала ма?

5. Тартпа орнын тексеру: барлық жәшіктер өздерінің жалғанған орындарында ма? Олар бос па?

II. Мерзімді техникалық қызмет көрсету

1-қадам: Қуатты өшіруге дайындық. Жоғары ағынды қуат көзінің ажыратылғанын растаңыз және кернеуді тексеріңіз.

2-қадам: Техникалық қызмет көрсетуді қажет ететін тартпаны ашық күйге жылжытыңыз және оны толығымен тартып алыңыз. Негізгі ашалардың автоматты түрде ажыратылатынын ескеріңіз; қосалқы ашаларды қолмен алып тастауға болады.

3-қадам: Тартпа бөлігіне техникалық қызмет көрсету. Әртүрлі құрамдас бөліктер тазалау мен сынауды қоса алғанда, әртүрлі техникалық қызмет көрсету процедураларын талап етеді.

4-қадам: Кабинеттің ішкі күтімі

Негізгі шина: бұрандалардың босағанын тексеріңіз.

Тік тармақты шина: жиналған шаңды тазалап, зақымдалған оқшаулау қабықтарының бар-жоғын тексеріңіз.

Кабель бөлімі: Кабельдерді реттеңіз және кабель ұштарының қызып кетуін немесе түсінің өзгеруін тексеріңіз.

Жерге қосу жүйесі: PE шинасы мен корпус арасындағы жерге тұйықтау кедергісін өлшеңіз (≤0,1Ω болуы керек).

5-қадам: Функционалды сынақ

Суырманы қайтадан қосылым орнына итеріңіз. Қуатты қосқаннан кейін басқару тізбегін сынақ күйінде тексеріңіз. Ешқандай ауытқулардың жоқтығын растау үшін 10 минут бойы жүктемесіз сынақты орындаңыз.

Негізгі сақтық шаралары

1. Бастапқы модульдерді қосулы кезде ешқашан розеткаға қоспаңыз немесе ажыратпаңыз.

Бастапқы модульдер негізгі тізбекте жоғары ток өткізеді және тартпа ашық күйде және жүйе өшірілгеннен кейін ғана жұмыс істеу керек.

Әйтпесе, ол электр доғасын тудыруы мүмкін, нәтижесінде адам жарақат алады немесе жабдық зақымдалуы мүмкін.

2. Әртүрлі өлшемдегі жәшіктерді араластырмаңыз.

GCS тартпалары 1/2, 1, 2 және 3 бірлік өлшемдерінде жасалған, биіктігі модульдің негізгі орындарына қатаң сәйкес келеді.

Қате орнату модульдің тураланбауына, нашар байланысына және қызып кетуіне әкеледі.

3. Бес қорғағыш блокты үнемі тексеріп отырыңыз.

Сынақ: ажыратқыш жабық болса, тартпаны шығаруға болады ма? Болмауы керек.

Егер блоктау сәтсіз болса, дұрыс жұмыс істемеу үшін пайдалануды дереу тоқтатып, жөндеуді тоқтатыңыз.

4. Ылғалды ортада конденсацияға қарсы шараларды күшейтіңіз.

Егер жоба жаңбырлы маусымда немесе су зауытында болса, жылытқыштың жұмысын ай сайын тексеріңіз.

Шешімді растау кезінде автоматты іске қосуды тоқтату үшін интеллектуалды конденсация контроллерін орнатуды таңдауға болады.

Жиі қойылатын сұрақтар

С: Тарату құрылғысының шкафын теңшеу кезінде бекітілген түрді (GGD) немесе алынатын түрді (GCS/MNS) қалай таңдауға болады?

A: GGD келесі жағдайларда қолайлы: Шектеулі бюджет, бір жүктеме, электр қуатын өшіруге техникалық қызмет көрсету үшін жәрдемақы немесе қатал орта; бұл жағдайларда бекітілген сымдар сенімдірек.

GCS/MNS мына жағдайларда қолайлы: Негізгі өндірістік желілерде электр қуатының айтарлықтай өшуі, кеңістігі шектеулі көптеген тізбектер бастан өтсе, ток өткізетін желіге жылдам техникалық қызмет көрсету қажет және жоғары автоматтандыру мен интеллект басымдық берілген.

С: Биіктік коммутациялық құрылғыларды теңшеуге қалай әсер етеді?

A: 1000 метрден жоғары биіктікте жұқа ауа жылуды таратуды және оқшаулау қабілетін төмендетеді.

Ауа саңылауларын ұлғайту, жоғары сыныпты оқшаулағыштарды немесе таңдау кезінде детинг қажет болса, теңшеу кезінде бізге хабарлауыңыз керек.

С: Неліктен GCS төмен вольтты алынатын тарату құрылғыларының тартпаларын кейде шығару немесе салу қиынға соғады?

A: Бағыттаушы рельс деформациясы: Бұл орнату кезінде іргетастың біркелкі болмауына байланысты болуы мүмкін, бұл шкафтың бұрмалануына әкеледі.

Құлыптау: автоматты ажыратқыштың толық ашық күйде екенін тексеріңіз. Қауіпсіздік үшін автоматты сөндіргіш қосылған кезде механикалық блоктау тартпаны құлыптайды.

Майлаудың бұзылуы: ұзақ уақыт бойы техникалық қызмет көрсетудің болмауы механикалық механизмнің қатаюына әкелуі мүмкін. Тартпаны күштеп итермеңіз немесе тартпаңыз; бөгде заттарды алып тастаңыз және майлаудың қолайлы мөлшерін жағыңыз.
