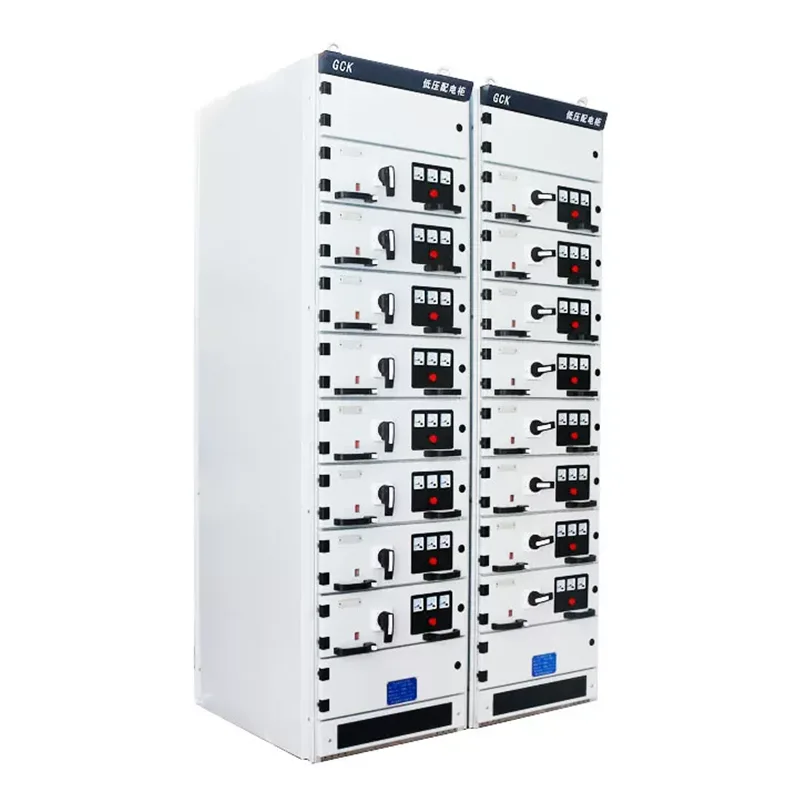

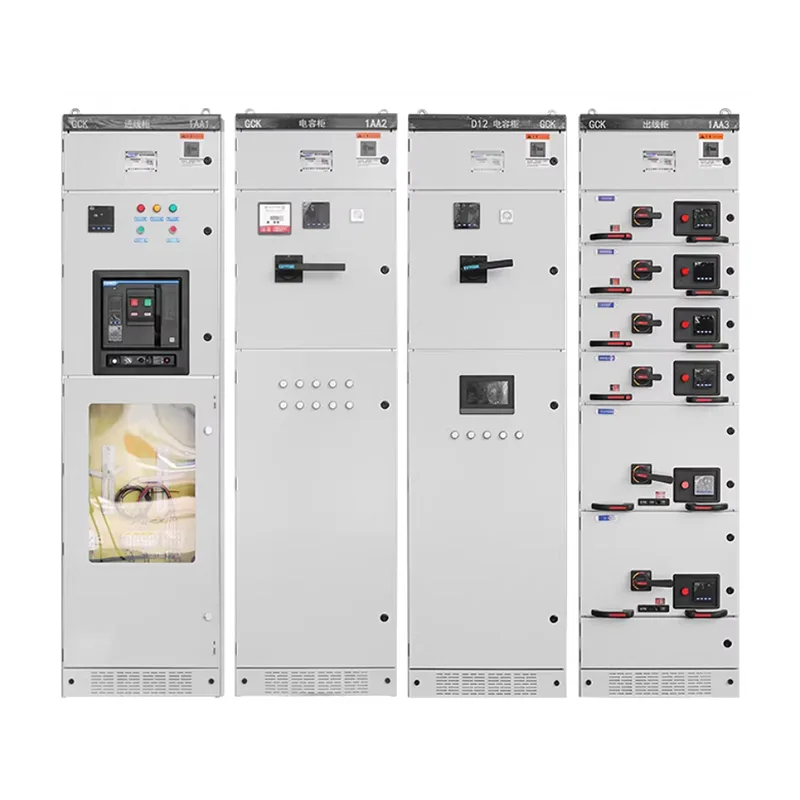

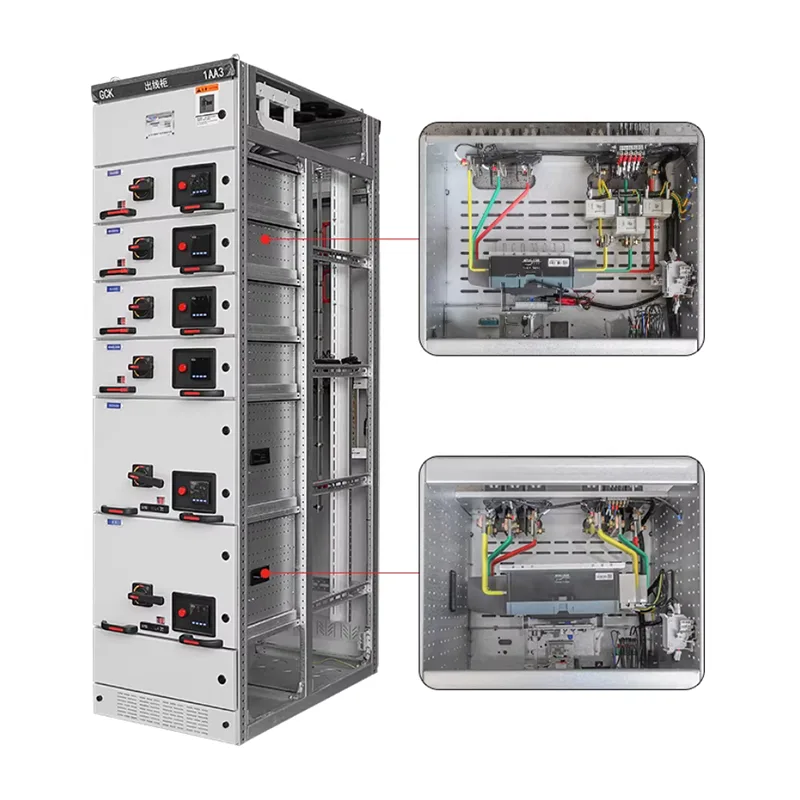

MNS төмен вольтты тартқыш

MNS төмен вольтты ажырату қондырғысының сенімді жеткізушісін іздеп жүрсіз бе? Қытайдан келген Shangming - сенімді таңдау. Бұл коммутациялық құрылғы жүйеге техникалық қызмет көрсету тиімділігін және жұмыс үздіксіздігін арттыратын оқшауланған аймақтарды қамтиды. Ол бүкіл әлем бойынша 50-ден астам елдер мен аймақтарға экспортталды.

MNS төмен вольтты ажырату құрылғысы дегеніміз не?

Бастапқыда Швейцарияның ABB компаниясы әзірлеген және жаһандық өндіріске лицензиясы бар MNS төмен вольтты ажырату құрылғысы қуатты таратудың жетілдірілген жүйесі болып табылады. Shangming фабрикасында бұл өнім үшін жетілген өңдеу технологиясы бар және теңшеуді қолдайды.

GGD бекітілген тарату құрылғыларынан айырмашылығы, MNS-тің әрбір тізбегі дербес тартылатын тартпа модуліне орнатылады. Схема сәтсіз болса, оператор жөндеу немесе ауыстыру үшін тартпаны тікелей тартып ала алады, ал шкафтағы басқа тізбектер қалыпты жұмысын жалғастыра береді, осылайша техникалық қызмет көрсету кезінде үзіліссіз қуат көзіне қол жеткізеді. Бірдей сипаттамалардағы тартпалар ауыстырылады, бұл ақауларды жою уақытын қысқартады.

Құрылымдық ерекшеліктері

MNS төмен вольтты ажырату құрылғысының жақтауы 25 мм модульдік саңылаулары бар С-пішінді профильдер арқылы жиналады, нәтижесінде механикалық беріктігі мен соққыға төзімділігі жоғары жеңіл құрылым алынады.

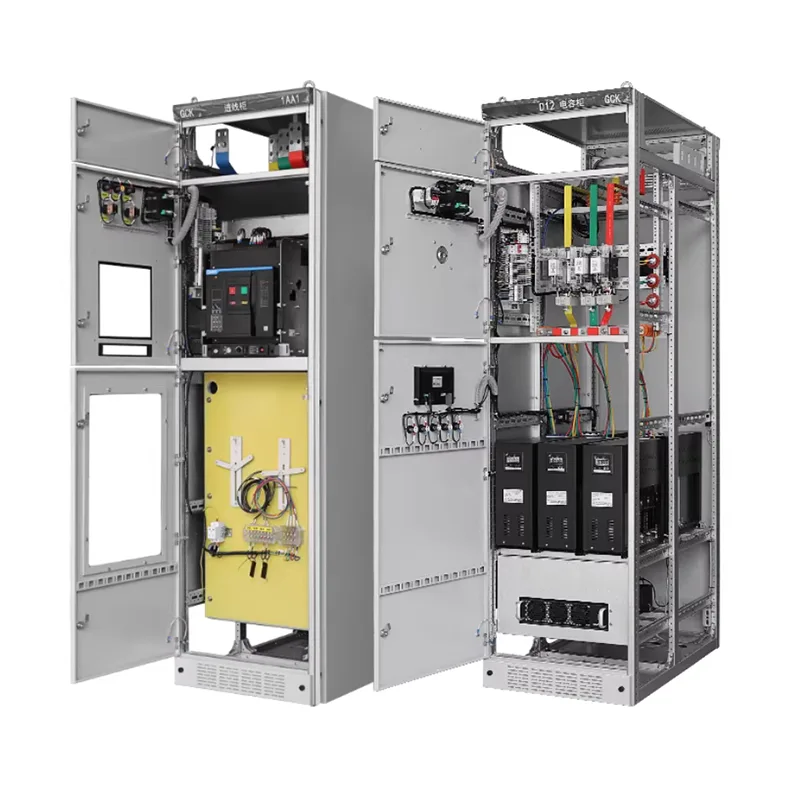

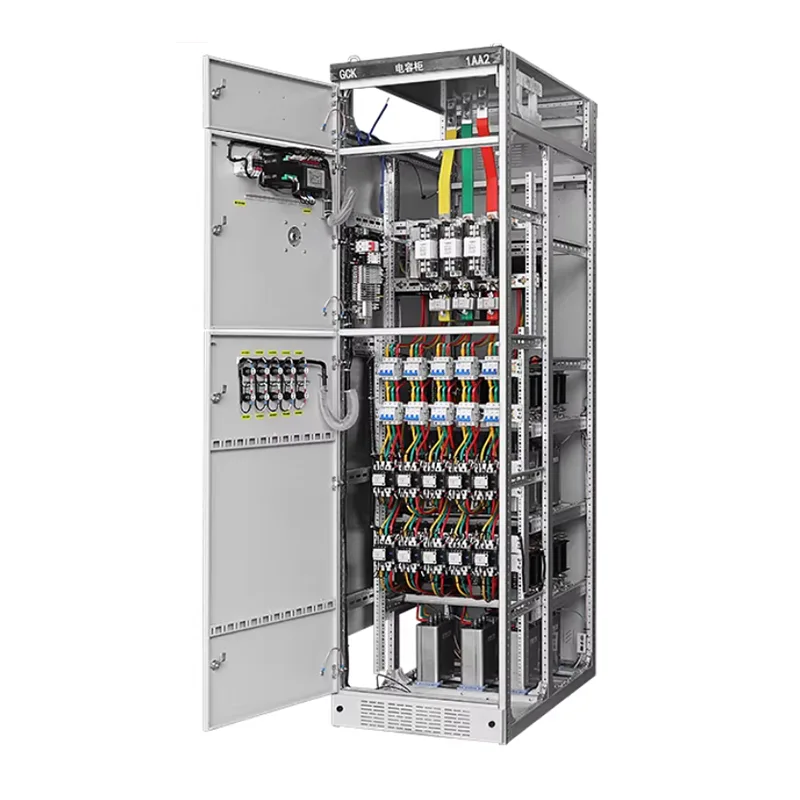

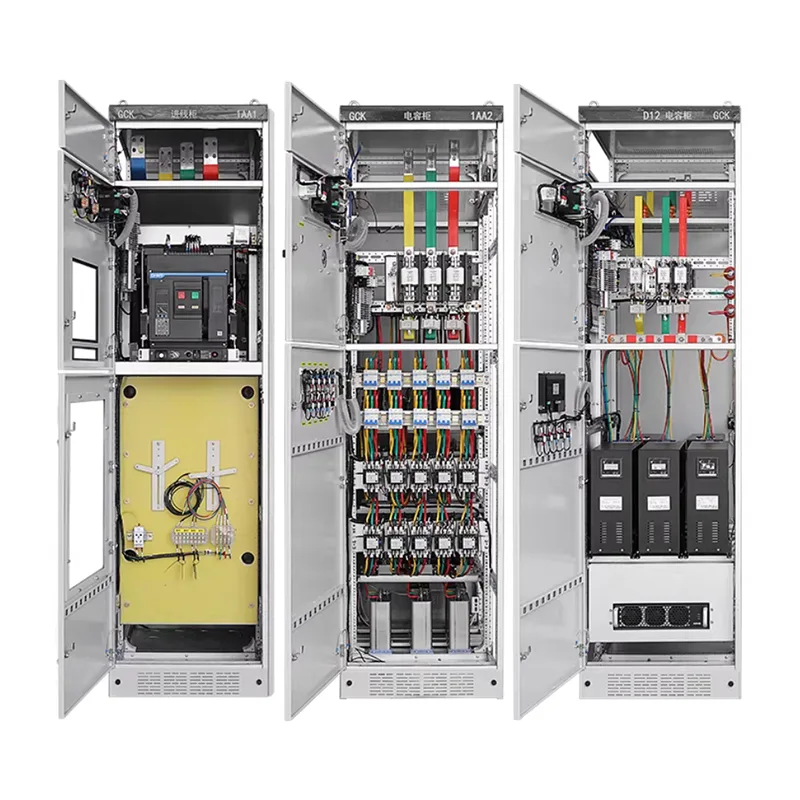

Шкафтың іші ақаулардың таралуын болдырмау үшін үш тәуелсіз аймаққа қатаң түрде бөлінген:

Функционалдық бөлік бөлімі: тартпа модульдерін қамтиды.

Шина бөлімі: корпустың артқы немесе жоғарғы жағында орналасқан, негізгі және тарату шиналары орналасқан.

Кабель бөлімі: сыртқы кабель қосылымдары үшін шкафтың жағында орналасқан.

MNS сонымен қатар көлденең және тік шиналарды тиімді оқшаулайтын және бөліктер арасындағы доғаның алдын алатын беріктігі жоғары жалынға төзімді пластиктен жасалған көп функциялы панельдерді пайдаланады.

Техникалық параметрлер

Қауіпсіздік дизайны

Пайдалану кезінде тарату құрылғылары жеке қауіпсіздік пен жабдықты қорғауды кешенді түрде қарастыруды талап етеді. Shangming компаниясының өнімдері барлық негізгі қауіпсіздік конструкцияларының орнында екеніне, IEC 61439-1 / GB 7251.1 сияқты халықаралық және отандық стандарттарға сәйкестігіне және толық сертификаттау құжаттары мен сынақ есептерін қамтамасыз ету үшін зауыттан шықпас бұрын жеті сапаны тексеру процесінен өтеді.

Толық оқшаулау: MNS төмен вольтты тартқыш құрылғысы функционалды блок бөлігін, шиналық бөлікті және кабель бөлігін толығымен оқшаулау үшін металл тақталарды пайдаланады. Зақымдану энергиясы көрші тізбектерге әсер етпей және ақаулық доғаларының таралуына жол бермей, осы бөлімнің ішінде шектеледі.

Бес еселі блоктау: электр тогының соғуын немесе адам қателігінен болатын жабдықтың зақымдалуын болдырмайды.

Тартпаны ажыратқыш ашық болған кезде ғана қосылған күйден шығаруға болады; механикалық блоктау өзек итеру механизмін бекітеді. → Жүктеме кезінде негізгі тізбекті ашуға және жабуға жол бермейді.

Функционалдық бөлік бөлігінің есігі мен тартпаның орны бір-біріне бекітілген; тартпа толығымен тартылмаса, есікті ашу мүмкін емес; шина/кабель бөлімін ашу үшін арнайы құралдар қажет. →Қуат алған бөліктерге кездейсоқ кіруді болдырмайды

Жерге қосу қосқышы мен негізгі қосқыш механикалық блокталады; негізгі тізбек қуатталған кезде жерге қосқышты жабу мүмкін емес. →Қуалданған кезде жерге қосу сымдарын қосуға жол бермейді

Жерге қосу қосқышы жабылған кезде, негізгі қосқышты қосылым күйіне жылжыту мүмкін емес. →Жерге қосу сымы қосылған кезде қуаттанудың алдын алады.

Қосымша кілттерді блоктау немесе электронды логикалық блоктау дұрыс жұмыс ретін қамтамасыз етеді. →Ажыратқыштардың кездейсоқ ашылуы мен жабылуын болдырмайды.

Ақаулық қысымды төмендету: MNS шкафы арнайы қысым түсіру арнасымен жасалған. Ішкі кездейсоқ қысқа тұйықталу жағдайында жоғары температуралы, жоғары қысымды газ жоғары қарай шығарылады, бұл алдыңғы операторларды қорғайды және IEC 61641 доғалық ақау сынағы талаптарына сәйкес келеді.

Біз қай салалар үшін MNS төмен вольтты тартқышты ұсынамыз?

1. Мұнай-химия өнеркәсібі

Мұнай-химия өнеркәсібі үздіксіз өндірісті қажет етеді және электр қуатының ұзақ үзілістеріне шыдай алмайды. Жұмыс жағдайлары көптеген қозғалтқыш тізбектерін, үлкен жүктеме сыйымдылықтарын және жиі іске қосуды қамтиды. Тұрақты тарату құрылғылары тым қауіпті және техникалық қызмет көрсетуге үлкен шығындарды талап етеді.

MNS тарату құрылғыларының тартпа типті қондырғылары қауіпсіз ортада ток өткізетін техникалық қызмет көрсетуге мүмкіндік береді, нақты тізбекті оқшаулауды қамтамасыз етеді, апаттардың әсерін азайтады және кеңейту мен жаңартуды жеңілдетеді.

2. Ірі өндіріс

Болат, цемент және автомобиль зауыттары сияқты ірі өңдеуші өнеркәсіптер тығыз мотор жүктемелерімен және ауқымды электр жүйелерімен үздіксіз жұмыс істейді.

MNS MCC схемаларын қолдайды, тізбектерді стандарттайды және жылдам техникалық қызмет көрсетуге және ауыстыруға мүмкіндік береді. Өндіріс желілері кеңейген сайын функционалдық бірліктерді біртіндеп қосуға болады. Егер сіз болашақта өндірісті кеңейтуді жоспарласаңыз және ұзақ мерзімді пайдалануды қажет етсеңіз, MNS тарату құрылғысы қолайлы.

3. Дата орталықтары және ірі коммерциялық кешендер

Бұл қолданбалар интеллектуалды бақылауды және аймақтық басқаруды қажет ететін, тығыз және күрделі жүктемені бөлу арқылы қуат үздіксіздігіне өте жоғары талаптар қояды. Электр қуатының үзілуі айтарлықтай экономикалық шығындарға әкелуі мүмкін.

MNS нақты аймақтарға бөлуді, қауіпсіз қуат беру құрылымын және техникалық қызмет көрсетудің жалпы жүйеге әсер етпейтінін қамтамасыз ететін интеллектуалды бақылау модульдерін біріктіру мүмкіндігін ұсынады.

4. Коммуналдық инфрақұрылым

Соның ішінде метро, ​​әуежайлар, ауруханалар, канализациялық тазарту қондырғылары және т.б.

Қуатпен қамтамасыз етудің тұрақтылығы – бұл аймақтарға бөлінген бақылауды және техникалық қызмет көрсетуден кейін жылдам қалпына келтіруді қажет ететін инфрақұрылым үшін өмірлік желі. MNS функционалдық блокты тіпті шамалы қуат үзілістерін ауыстыруға мүмкіндік береді.

5. Энергетика және энергетика өнеркәсібі

Электр станцияларының қосалқы жүйелері, жел және күн энергиясын тарату жүйелері және қосалқы станциялардың төмен вольтты жақтары. Бұл сценарийлерде қауіпсіздік деңгейлері мен жүйе сенімділігіне жоғары талаптар қойылады. MNS бөлінген құрылымы мен тартпа типті қондырғылары дизайн стандарттарына жақсырақ сәйкес келеді.
