JXF төмен вольтты біріктірілген тарату қорабы

JXF төмен вольтты біріктірілген тарату қораптары иілген және дәнекерленген салқын илектелген болат табақтан жасалған, бетіне эпоксидті шайырмен электростатикалық бүркумен өңделген, бұл оларды эстетикалық жағымды және берік етеді. Бұл Shangming тарату қораптарын өндіруші және жеткізуші ретінде жаңа және бар тұтынушыларға ұсына алатын өнім түрлерінің бірі. Бізде жан-жақты R&D және теңшеу мүмкіндіктері бар; бізге өз талаптарыңызды жіберіңіз.

Сұрау жіберу

Өнім Сипаттамасы

JXF төмен вольтты біріктірілген тарату қорабы - Shangming фабрикасы әзірлеген және шығарған жоғары сапалы өнім. Оның IP55 қорғаныс дәрежесі, әртүрлі электр жабдықтарын орнатуға арналған ішкі бекіту негізі және 110 градустан жоғары ашылатын және икемді айналатын есік бар.

Құрылымдық ерекшеліктері

Материал: JXF төмен вольтты біріктірілген тарату қораптары күшті коррозияға және ауа-райына төзімділікті қамтамасыз ететін электростатикалық ұнтақ жабыны бар салқын илектелген болат пластинадан жасалған.

Қорғау рейтингі: IP40; IP54 жоба талаптарын қанағаттандыру үшін теңшеуге болады. Жоғары қорғаныс үшін қораптың шеттері шаң мен суға тамаша төзімділік беретін тығыздағыш жолақтармен жабдықталған.

Орнату әдісі: Біз сіздің қажеттіліктеріңізге негізделген икемді орнату опцияларын қолдаймыз. Қабырғаға, ойық немесе еденге орнатылатын қондырғыларға қолдау көрсетіледі.

Ішкі орналасу: Тарату қорабында компоненттерді схемаға сәйкес еркін орналастыруға мүмкіндік беретін жылжымалы орнату тақтасы бар.

JXF төмен вольтты біріктірілген тарату қораптарының қолданбалары қандай?

JXF төмен вольтты біріктірілген тарату қораптары жарықтандыруды, қуаттылықты, жабдықты басқаруды және сыртқы қуат қажеттіліктерін қанағаттандыратын төмен вольтты терминал мен тармақ тізбегінің қуатын тарату үшін қолданылады.

1. Терминал қуатын бөлу

JXF-тің ең көп таралған негізгі қолданбасы - негізгі тарату шкафынан қуат алу және оны белгілі бір аймақтарға немесе жабдыққа тарату.

Қатысты сценарийлер:

Еденді бөлу: кеңсе ғимараттарында немесе тұрғын үйлерде ол әр қабат үшін қуат беру станциясы ретінде қызмет етеді.

Цех қуаты: өнеркәсіптік алаңдағы белгілі бір машинаны қуатпен қамтамасыз етуге жауапты.

Уақытша қуат: құрылыс алаңдарында немесе көрме алаңдарында ол сенімді уақытша қуат көзі ретінде қызмет етеді.

2. Қозғалтқышты басқару және іске қосу

Терең ішкі кеңістік пен JXF қораптарының икемді орналасуына байланысты олар контакторлар мен жылу релелерін орналастыру үшін өте қолайлы.

Қатысты сценарийлер:

Су сорғысын басқару: Өрт сорғылары мен канализациялық сорғыларды автоматты/қолмен ауыстыруды басқару үшін жиі қолданылады.

Желдеткіштің іске қосылуы: Өнеркәсіптік қондырғылардағы немесе жер асты автотұрақтарындағы желдету жүйелерін басқару.

Жұмсақ стартер/айнымалы жиілікті жетек комбинациясы: Кірістірілген шағын жұмсақ стартер немесе айнымалы жиілікті жетегі қозғалтқышты біркелкі іске қосуды тоқтатуға және жылдамдықты реттеуге мүмкіндік береді.

3. Жарықтандыру және ландшафты бақылау

Сыртқы көше жарығын басқару: қалалық жолдардағы немесе индустриалды саябақтардағы көше шамдарын автоматты түрде қосу үшін уақыт қосқыштарымен немесе фотосезімтал сенсорлармен жұмыс істейді.

Ландшафттық жарықтандыру: сыртқы жарықтандыру және субұрқақ жүйелерін салу үшін қуат көзін басқарады және қорғайды.

Төтенше жарықтандыру: Өрт сияқты төтенше жағдайларда авариялық шамдар өрттен қорғау жүйесі арқылы күштеп қосылады.

4. Өрттен қорғау және апаттардың алдын алу байланысы

Түтін шығару желдеткішінің қорабы: өрт туралы дабыл сигналдарын қабылдайды және түтін шығару желдеткішін мәжбүрлеп іске қосады.

Өрт гидранты мониторингі: судың қысымын немесе өрттен қорғау жүйесінің күйін бақылайды және нақты уақытта кері байланыс береді.

5. Біріктірілген басқару және төмен вольтты жүйелерді біріктіру

PLC/Басқару қорабы: Өнеркәсіптік автоматтандырылған өндірістік желілерді логикалық басқаруға арналған бағдарламаланатын логикалық контроллер ішкі орналасады.

Байланыс конвергенциясы: JXF жоғары вольтты қорап болса да, ол сонымен қатар әртүрлі сенсорлар үшін таратқыштар мен деректерді жинау модульдерін орнату үшін қолданылады, бұл біріктірілген цифрлық басқаруға қол жеткізу.

Өнімнің техникалық сипаттамалары

Аты	Техникалық сипаттамалар	Ені	Биіктігі	Тереңдігі
JXF негізгі қорабы	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Жалпы ақаулар және шешімдер

Ақаулық құбылыс

Ықтимал себептер

Шешім

Негізгі қосқыш қосылды және оны қалпына келтіру мүмкін емес

- Шығыс желідегі қысқа тұйықталу немесе шамадан тыс жүктеме

- Қалдық ток қорғанысы істен шықты

- Коммутатордың механикалық істен шығуы

①Ақаулы тізбектің ақаулықтарын жою үшін әрбір шығыс желіні бір-бірден ажыратыңыз;

②"Қалпына келтіру" түймесін басып, тізбекті жабуға тырысыңыз;

③Егер тізбекті әлі жабу мүмкін болмаса, негізгі қосқышты ауыстырыңыз.

Бір шығыс желіде қуат жоқ

- Осы жолда миниатюралық ажыратқыш істен шықты.

- Бос немесе күйіп кеткен сымдар.

- Пайдаланушы жағындағы қысқа тұйықталу.

①Сәйкес MCB өшірілгенін тексеріңіз; оны қалпына келтіру мәселені шешеді.

②Қуат өшірілгеннен кейін сым терминалдарының тотыққандығын немесе босап қалғанын тексеріңіз.

③Ішкі сым ақауларын жою үшін пайдаланушыға хабарласыңыз.

Ағып кету тогы қорғанысының жиі өшірілуі

- желілік оқшаулаудың ескіруі

- Бірнеше құрылғылардан шамадан тыс ағып кету тогы

- Қалдық ток құрылғысының (RCD) өзінде ақау

①Мегаомметрдің көмегімен әрбір тізбектің оқшаулау кедергісін өлшеңіз (ол >0,5МΩ болуы керек);

②Жоғары ағып кету тогы бар жабдықты анықтау үшін топтамамен қосыңыз;

③Қалдық ток құрылғысын (RCD) ауыстырыңыз (А немесе В түрі ұсынылады).

Реактивті қуат өтемі жұмыс істемейді

- Контроллер қосылмаған

- Конденсатор зақымдалған

- Қалыпты емес кернеу

①Контроллердің қуат көзін және сынамалық ток трансформаторын (КТ) тексеріңіз;

②Сыйымдылық мәнін мультиметрмен өлшеңіз (егер ауытқу >10% болса, оны ауыстыру қажет);

③Автоматты ауысу алдында кернеудің қалыпты күйге оралуын күтіңіз.

Электр есептегішінің нормадан тыс көрсеткіштері

- КТ полярлығы кері

- Өлшеу сымдарының қатесі

- Есептегіштің дұрыс жұмыс істемеуі

①Бір атпен CT терминалын тексеріңіз (P1 шинаға қарайды);

②Өлшеу спецификацияларына сәйкес сымды қайта салу;

③ Есептегішті тексеру немесе ауыстыру үшін қуат беру бюросына хабарласыңыз.

Корпус ішіндегі конденсация/тот

- Тығыздағыш жолақтың ескіруі

- Тыныс алу клапанының немесе жылытқыштың болмауы

- Ұзақ мерзімді жоғары ылғалдылық ортасы

①Есіктің тығыздағыш жолағын ауыстырыңыз;

②Ақылды ылғалдандырғышты немесе қыздырғыш тақтаны орнатыңыз;

③Жиналған суды тазалап, тотқа қарсы бояуды жағыңыз.

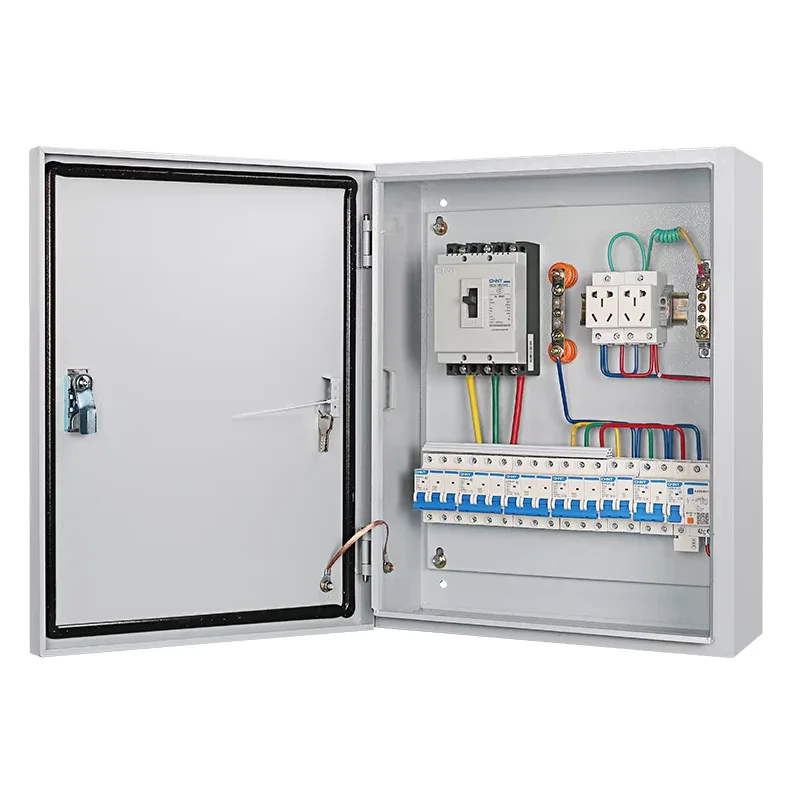

JXF Low-voltage Integrated Distribution Box
