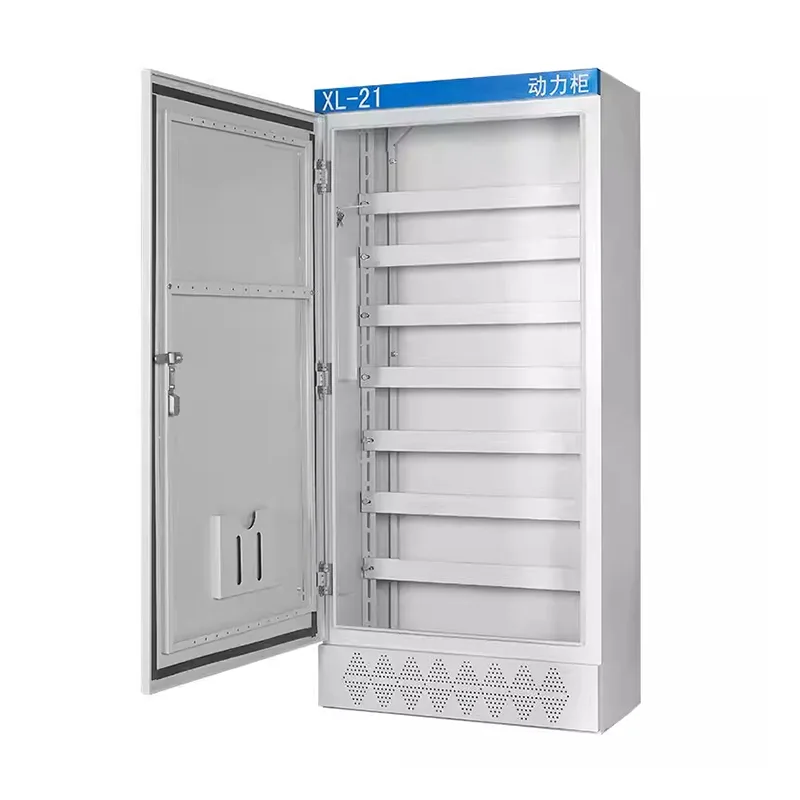

XL-21 төмен вольтты қуат тарату шкафы

XL-21 төмен вольтты қуат тарату шкафын қытайлық өндіруші Shangming қамтамасыз етеді. Бізде ай сайынғы 3000 бірлікті құрайтын толық өндірістік мүмкіндіктер бар. Біз пайдаланушы сызбаларын, компоненттерді сатып алуды және зауыттық сынақтарды қолдаймыз. Шешімді әзірлеуді бастау үшін кез келген уақытта бізбен байланыса аласыз.

Өнім құрылымы

XL-21 төмен вольтты қуат тарату шкафында қарапайымдылыққа, сенімділікке және техникалық қызмет көрсетудің қарапайымдылығына басымдық беретін толық жабық, бекітілген және тігінен бөлінген құрылымдық дизайн бар.

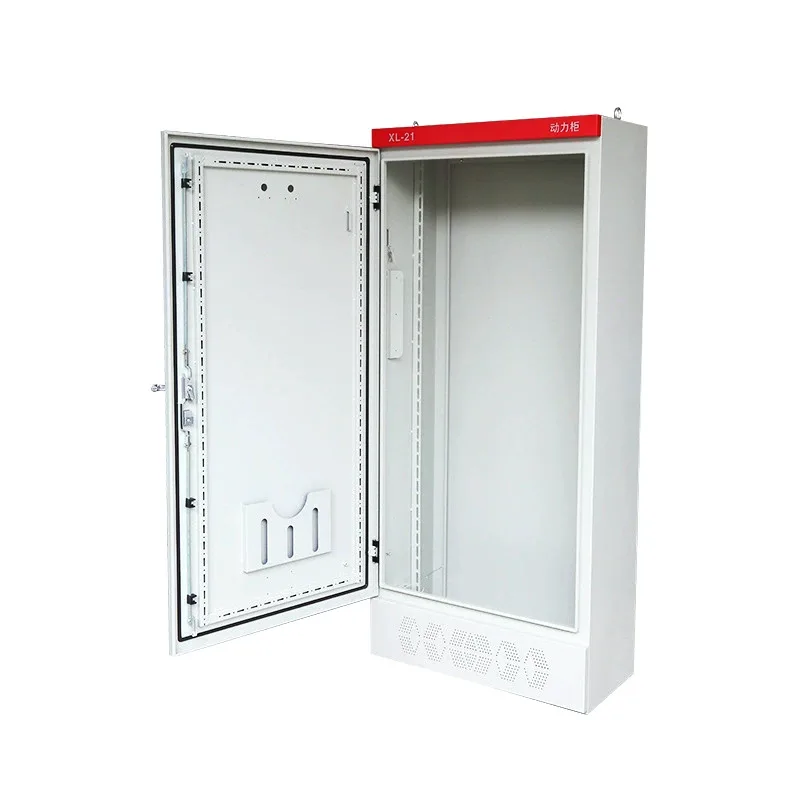

1. Шкафтың сырты

XL-21 шкафы ауыр автоматты ажыратқыштар мен шиналарды қолдау үшін жеткілікті қаттылықты қамтамасыз ететін, майыстырылған және дәнекерленген салқын илектелген болат парақтан жасалған. Қорғаныш есік - 110°-тан жоғары ашылу бұрышы бар бір рет ашылатын конструкция. Шаң өткізбейтін өнімділікті арттыру үшін есік жиектеріне полиуретанды тығыздағыш жолақтар орнатылған.

Ішкі жақтарында тесігі бар тік профильдер бар, бұл арқалықтар мен монтаждық тақталарды құрамдас өлшемдерге сәйкес реттеуді жеңілдетеді.

2. Ішкі орналасу

XL-21 біртұтас, біріктірілген кеңістік болса да, ол бірнеше функционалды аймақтарға бөлінеді:

Үстіңгі шина аймағы: негізгі кіріс шинасы шкафтың жоғарғы жағында орналасқан, оқшаулағыштармен бекітілген және мыс шиналарының көлденең немесе тік ұзартылуын қолдайды.

Орталық құрамдас аймақ: бұл ажыратқыштарды, автоматты ажыратқыштарды, контакторларды, жылу релелерін және т.б. орнату үшін пайдаланылатын негізгі аймақ.

Төменгі сым аймағы: кабельді енгізу үшін төменгі жағында кең орын қарастырылған және арнайы бейтарап және жердегі шиналар кіреді.

3. Астыңғы және кабельді енгізу/шығару дизайны

Тарату шкафының төменгі жағында кабельдер санына негізделген саңылаулармен теңшеуге болатын және кабель қабықшаларымен бірге пайдалануға болатын үлкен, алынбалы панель бар.

Ылғалдан қорғауды қамтамасыз ететін және жүк көтергішпен жұмыс істеуді жеңілдететін шкафтың биіктігін жерден ұлғайту үшін 50-100 мм биіктіктегі арналы болат негізді орнатуға болады.

Өнімнің артықшылықтары

1. Кең қолданба

XL-21 төмен вольтты қуат тарату шкафында классикалық төмен вольтты қуат тарату шкафының құрылымы бар. Оның жетілген технологиясы мен жоғары стандарттауы оны зауыттарда, құрылыс жобаларында және муниципалдық жобаларда кеңінен қолдануға мүмкіндік берді, оның сенімділігі ұзақ уақыт бойы дәлелденді.

2. Қуат жүктемесін бөлу үшін қолайлы

Кәсіби өндіруші ретінде Shangming қозғалтқыштар, сорғылар, желдеткіштер және басқа қуат жабдықтары үшін қуат беру жүйелерін жобалайды. Өнімдер тамаша ток өткізу қабілетіне ие, үздіксіз жұмыс істей алады және жоғары жүктемелі қолданбалардың талаптарына жауап береді.

3. Төзімді және берік

Көміртекті болат, мырышталған болат және тот баспайтын болат сияқты бірнеше материалдар бар. Қолданылатын материалға қарамастан, шкафтың құрылымдық дизайны жеткілікті беріктік пен соққыға төзімділікті қамтамасыз етеді, бұл оны өнеркәсіптік ортада ұзақ мерзімді пайдалануға жарамды етеді.

4. Ыңғайлы техникалық қызмет көрсету

Қуат шкафының ішкі электрлік компоненттері анық тізбектермен жүйелі түрде орналастырылған. Оның оң жақтағы жалғыз есігі бар, пышақ қосқышының жұмыс тұтқасы шкафтың алдыңғы жағындағы жоғарғы оң жақ бағанда орналасқан. Өлшеу құралдары мен сигналдық қуат көздері есікке орнатылып, оңай тексеру және техникалық қызмет көрсету үшін есік ашық болған кезде толық экспозицияны қамтамасыз етеді.

5. Күшті үйлесімділік

Біздің XL-21 төмен вольтты тарату шкафы әртүрлі жобалардың қажеттіліктерін қанағаттандыру үшін әртүрлі басқару және қорғау схемаларына бейімделе отырып, автоматты ажыратқыштар, контакторлар және жылу релесі сияқты негізгі электрлік компоненттермен икемді түрде конфигурациялануы мүмкін.

6. Шығынның артықшылығы

Тартпа шкафтары сияқты күрделі құрылымдармен салыстырғанда, XL-21 тарату шкафының қарапайым құрылымы және бақыланатын өндірістік шығындары бар, бұл оны үнемділік пен тұрақтылыққа жоғары талаптары бар жобалар үшін өте қолайлы етеді.

XL-21 тарату шкафы үшін орнату ортасының талаптары қандай?

Бұл XL-21 төмен вольтты электр қуатын тарату шкафы негізінен айнымалы ток жиілігі 50 Гц және кернеуі 500 В төмен қуатты және жарықтандыруды тарату үшін үш фазалы үш сымды және үш фазалы төрт сымды қуат жүйелерінде қолданылады. Жобаны немесе нақты орнатуды бастамас бұрын орнату ортасын анықтауға болады. Өндіруші ретінде біз келесі ұсыныстарды ұсынамыз:

1. Қоршаған орта температурасы

Қалыпты жұмыс температурасы: -5℃ - +40℃;

24 сағаттан жоғары орташа температура: +35℃ аспайды;

Сақтау және тасымалдау температурасы: -25℃ +55℃ (қысқа мерзімді);

Ескертпе: Температурасы жоғары ортада орнатылса, жақсартылған желдету немесе детингтік дизайн қажет.

2. Биіктік

Орнату биіктігі 2000 метрден кем немесе оған тең болуы керек.

2000 метрден жоғары болса, стандарттарға сәйкес төмендеу қажет.

3. Салыстырмалы ылғалдылық

Орнату кезінде қоршаған орта температурасы +40℃ болса, салыстырмалы ылғалдылық ≤ 50% болуы керек.

Төмен температурада жоғары ылғалдылыққа рұқсат етіледі.

4. Орнату орны

XL-21 қуат шкафы тек үй ішінде орнатуға арналған.

Орнатуға тыйым салынады: көлеңкесіз сыртқы аумақтарда, жарылыс қаупі бар газдар немесе шаң бар қауіпті жерлерде, жоғары коррозиялық орталарда немесе қатты шаң немесе өткізгіш шаң бар жерлерде.

5. Механикалық және діріл жағдайлары

Орнату ортасы қатты діріл немесе соққыдан таза болуы керек. Діріл жиілігі ≤ 10 Гц, үдеу ≤ 0,5г. Орнату негізі тұрақты болуы керек, бір платформаны үлкен қозғалтқыштармен немесе штамптау жабдықтарымен бөлісуге жол бермеу керек.

Орнатқаннан кейін шкаф ≤ 5° тік еңіспен негізінен тік күйде сақталуы керек, әйтпесе ол жұмыс механизмінің қызмет ету мерзіміне әсер етеді.

6. Желдету және жылуды тарату кеңістігі

Шкафтың алдыңғы және артқы жағында техникалық қызмет көрсетуге қолжетімділік қамтамасыз етілуі керек. Алдыңғы жұмыс беті ≥ 0,8 м болуы керек, 1,0 м ұсынылады. Артқы жағында техникалық қызмет көрсету қажет болса, ≥ 0,8 м қажет. Шкафтың үстіңгі жағы төбеден кемінде 0,5 м қашықтықта болуы керек. Бірнеше шкафтар қатар орналасса, олардың арасында бос орын қажет емес; оларды тікелей жинауға болады. Дегенмен, желдету кеңістігі бүкіл қатардың екі шетінде қалдырылуы керек.

7. Өрттің алдын алу және қауіпсіздік талаптары

Орнату алаңы жанбайтын құрылым болуы керек. Жанғыш және жарылғыш материалдарды орнату орнынан 1 метр қашықтықта сақтауға болмайды.

Жер тегіс және құрғақ болуы керек. Судың түсуіне жол бермеу үшін жер бетінен 100–200 мм биіктікте бетон іргетасын салу ұсынылады.

8. Электромагниттік орта

Орнату орны қайталама басқару тізбектеріне кедергі келтірмеу үшін жоғары қуатты жиілікті түрлендіргіштерден және жоғары жиілікті жабдықтан алыс болуы керек. Күшті электромагниттік кедергілер болса, басқару желілері үшін экрандалған кабельдерді пайдалану және оларды бөлек кабельдік науада өткізу ұсынылады.
