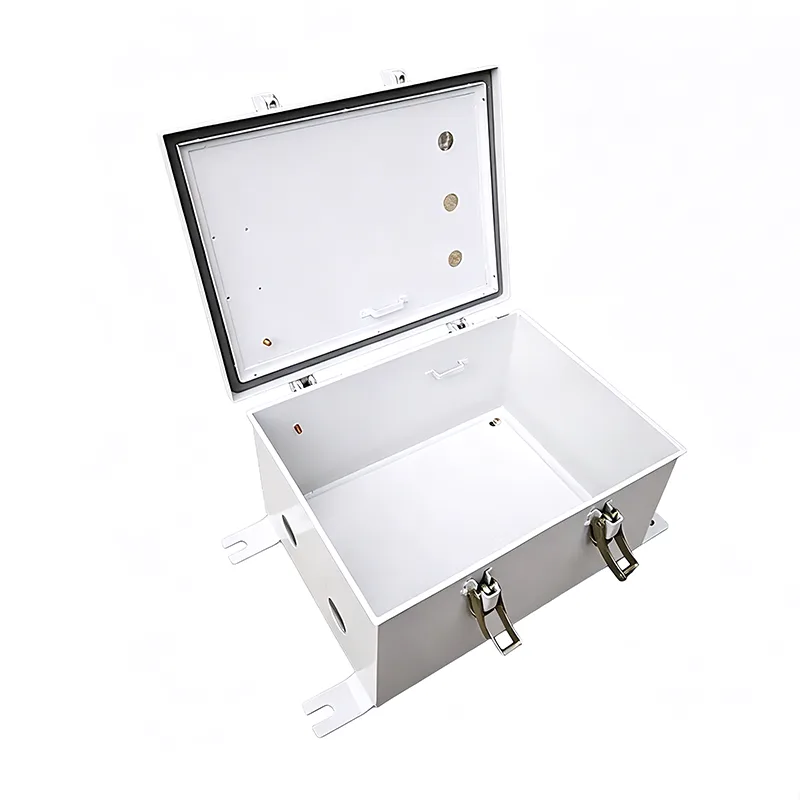

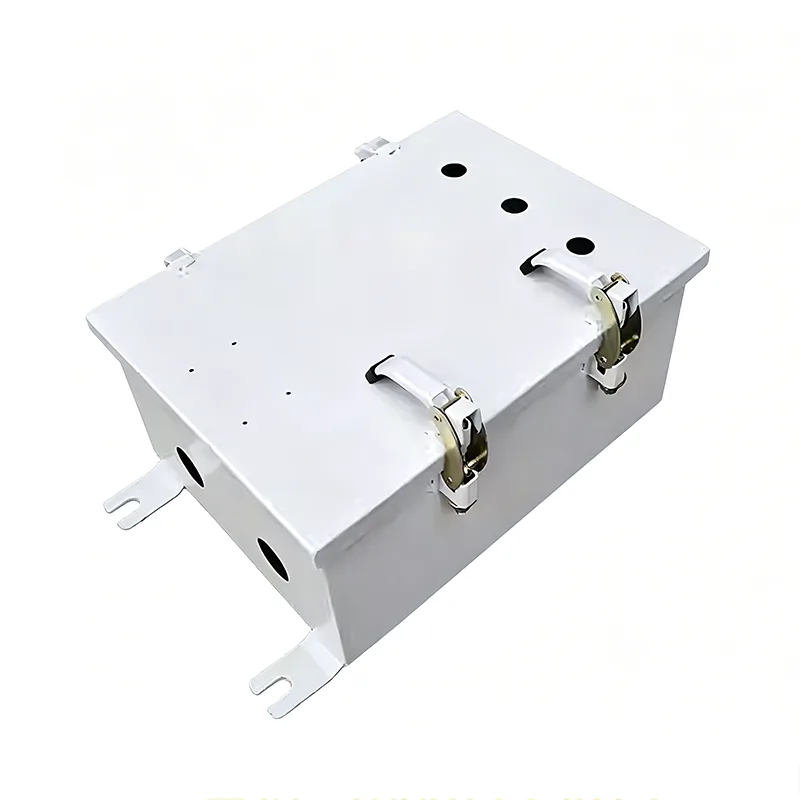

Теңіз деңгейіндегі тот баспайтын болаттан жасалған қуат тарату шкафының корпусы

Теңіз жағасындағы жоғары ылғалдылық пен тұзды шашатын ортада теңіздегі тот баспайтын болаттан жасалған қуат тарату шкафының корпустары ішкі электр жабдықтарын ұзақ мерзімді және қауіпсіз қорғау үшін өте маңызды. Shangming - жоғары экономикалық тиімділікті қамтамасыз ететін бәсекеге қабілетті бағамен зауыттық өнімдерді ұсынатын осындай өнімдерді өндіруші.

Материалдық сипаттамалар

Теңіздегі тот баспайтын болаттан жасалған тарату шкафтарының корпусы 316 баспайтын болаттан жасалған, ол кәдімгі тот баспайтын болаттан жасалған шкафтардан ерекшеленеді.

Кәдімгі тот баспайтын болаттан жасалған тарату шкафтары құрамында Cr/Ni бар, бірақ молибден (Mo) жоқ 304 баспайтын болатты пайдалануы мүмкін. Хлорид ионының (Cl⁻) концентрациясы > 200 ppm болатын орталарда ол шұңқырлы коррозияға және кернеулі коррозия крекингіне өте сезімтал.

Керісінше, 316 тот баспайтын болаттың құрамында 2–3% молибден бар, бұл оның хлорид иондарына төзімділігін арттырады, нәтижесінде шұңқыр коррозиясының эквивалентінің (PREN) мәні ≥25 болады (304 үшін ≈19-мен салыстырғанда).

Нақты сынақ деректері: ISO 9227 тұз бүрку сынағы кезінде 316 баспайтын болат қызыл тотсыз ≥3000 сағатқа төтеп бере алады, ал 304 әдетте 500–1000 сағаттан кейін коррозия дақтарын көрсетеді.

Негізгі артықшылықтар

Теңіздегі тот баспайтын болаттан жасалған қуат тарату шкафтары төрт негізгі артықшылықтарға ие. Shangming өнімдерді қоршаған ортаның химиялық әсерлеріне төтеп беріп қана қоймай, сонымен қатар ұзақ мерзімді пайдалану үшін жеткілікті физикалық күшке ие болуын қамтамасыз ететін сәйкес қолданбалы орталарға негізделген өнімдерді әзірлейді.

1. Хлорид ионының коррозиясына төзімділік

Теңіз ортасындағы металдарға ең үлкен қауіп ауадағы хлорид иондарының жоғары концентрациясы болып табылады. Біз тот баспайтын 316 болатты таңдаймыз, ол коррозияға төзімді, ұсақ тот дақтарының металға енуіне және шкафтың ыдырауына жол бермейді.

Зауыттан шықпас бұрын әрбір шкаф химиялық пассивациядан өтеді, беткі хромның қорғаныс қабатын нығайтады, оның тұзды шашатын орталарда қызмет ету мерзімін кәдімгі тот баспайтын болаттан 3 есе ұзағырақ етеді.

2. Құрылымның беріктігі және сейсмикалық төзімділігі

Кемелер навигация кезінде үздіксіз төмен жиілікті тербелістерге және үлкен толқындардың қатты әсерлеріне тап болады.

Біздің дизайнымызда діріл әсерінен құрамдастардың физикалық ығысуын немесе бекіткіштердің босамауы үшін дәнекерленген қабырғалармен күшейтілген, қалыңдатылған ішкі тіректер мен бекіту тақталары бар күшейтілген жақтау бар.

Үш нүктелі құлыптау жүйесі бар, бұл шкаф есігінің жоғары қарқынды тербеліс кезінде де жақтауға мықтап тірелуін қамтамасыз етіп, оның тығыздалу өнімділігін сақтайды.

3. Тығыздаудан қорғау

Теңіз ортасы ылғалды ғана емес, сонымен қатар жоғары қысымды бүркуге және толқын эрозиясына ұшырайды. Тарату шкафы жоғары және төмен температураға және қартаюға төзімді жоғары сапалы силиконды тығыздағыш жолақтарды қолдана отырып, IP66 қорғанысына қол жеткізеді.

Есік жақтауында V-тәрізді немесе U-тәрізді суды бағыттайтын арнаның бірегей дизайны бар. Тығыздау жолағы қысым астында болса да, жинақталған су бағыттаушы рельстер бойымен ағып, шкафқа ағып кетуді болдырмайды.

4. Төмен техникалық қызмет көрсету шығындары

Теңіз платформаларында немесе мұхиттағы кемелерде кез келген жөндеу айтарлықтай логистикалық шығындарды білдіреді. Теңіз деңгейіндегі тот баспайтын болат бояуды қорғауды қажет етпейді, бұл жабынның зақымдалуынан, көпіршіктен немесе пиллингтен болатын қайталама коррозия қаупін болдырмайды.

Бұл өнімнің бастапқы құны жоғарырақ болғанымен, оның 20 жылдық қызмет ету мерзімі ішінде тоттан қорғайтын жабын жұмыстары іс жүзінде қажет емес, бұл жұмыс күші мен тоқтап тұруға техникалық қызмет көрсету шығындарын азайтады.

Қолдану бойынша сақтық шаралары

Теңізде, портта немесе жоғары тұзды шашатын орталарда ұзақ мерзімді пайдалану үшін Shangming тот баспайтын болаттан жасалған теңіз деңгейіндегі тарату шкафының корпусын орнатудан бастап техникалық қызмет көрсетуге дейін қызмет ету мерзімі мен тұрақтылығын жақсарту үшін келесі ұсыныстарды ұсынады.

I. Орнату бойынша сақтық шаралары

1. Бір-біріне ұқсамайтын металдармен жанасудан аулақ болыңыз

Шкафқа көміртекті болаттан жасалған кронштейндерді, мырышталған болттарды немесе алюминий құбырларын тікелей қосуға қатаң тыйым салынады. Әртүрлі металдар тұзды шашатын орталарда тот баспайтын болаттың локализацияланған коррозиясын жеделдететін гальваникалық коррозия жасушаларын құрайды.

Дұрыс тәжірибе: Барлық қосылымдар 316 баспайтын болаттан жасалған болуы керек.

2. Дұрыс жерге қосуды қамтамасыз етіңіз

Шкаф сары-жасыл мыс кабель арқылы кеменің/платформаның негізгі жерге қосу желісіне сенімді түрде қосылуы керек. Жерге қосу кедергісі ≤ 0,1Ω болуы керек.

Ескертпе: Жерге қосу электр тогының соғуынан және найзағай соғуынан қорғайды, бірақ ол материалдың коррозияға төзімділігін алмастыра алмайды.

3. Кабель кірісінің тығыздауы орнында болуы керек

Барлық кіріс және шығыс кабельдер 316 тот баспайтын болаттан жасалған су өткізбейтін бекітпелерді пайдалануы керек және ішкі тығыздау сақинасының қысылуын қамтамасыз ету үшін қажетті моментке дейін тартылуы керек.

Артық саңылаулар тот баспайтын болаттан жасалған түпнұсқа тығындармен жабылуы керек; пластик немесе резеңке тығындарды қолдануға тыйым салынады.

II. Пайдалану және өңдеу сақтық шаралары

1. Құрамында хлор бар тазартқыштарды қолданбаңыз

Шкафты тазалау үшін құрамында натрий гипохлориті, тұз қышқылы, ағартқыш және т.б. бар тазартқыштарды қолдануға қатаң тыйым салынады. Хлорид иондары тот баспайтын болат бетіндегі пассивациялық пленканы зақымдап, шұңқыр коррозиясын тудырады.

Ұсынылатын тазалау әдісі: таза сумен және жұмсақ шүберекпен сүртіңіз. Қатты дақтарды бейтарап жуғыш затпен өңдеуге болады.

2. Бетіне механикалық зақым келтірмеңіз

Шкафты тазалау үшін болат жүнді, тегістеу қағазын немесе қатты қырғыштарды пайдаланбаңыз. Сызаттар Cr₂O₃ пассивациялық пленканы зақымдап, коррозияның бастапқы нүктесі болады. Егер бет темір құралдармен сызылған болса, жергілікті жөндеу үшін тот баспайтын болаттан жасалған пассивация пастасын пайдаланыңыз.

3. Судың және бөгде заттардың жиналуын болдырмаңыз

Шкафтың үстіңгі жағын және негіздің айналасын үнемі тазалап, теңіз құстарының саңырауқұлағын, балдырларды, тұз кристалдарын және балық аулау торының қалдықтарын кетіріңіз. Бұл заттар ылғалды сіңіріп, локализацияланған коррозияны жеделдете отырып, электролит пленкасын құрайды.

Табиғи конвекциялық салқындату үшін төменгі желдету саңылаулары кедергісіз болуы керек.

III. Техникалық қызмет көрсету және тексеру бойынша ұсыныстар

1. Үнемі визуалды тексеру

Әр 3 ай сайын дәнекерленген тігістердің, есік құлыптарының, топсалардың және бездердің айналасындағы қоңыр тотты тексеруге назар аударыңыз;

тығыздағыш жолақтардың ескіруін және жарылуын тексеру; және ішкі конденсация немесе тұз спрейінің ену белгілерін тексеру.

Өңдеу: Қоңыр түсті тот баспайтын болаттан жасалған арнайы тазартқыш пастамен кетіруге болады.

2. Ішкі электр қосылымын тексеру

Жыл сайын электр қуатының үзілуінен кейін тексеріп отырыңыз: негізгі шиналардың және терминал блоктарының босамағанын тексеріңіз; жерге қосу сымдарының сенімді болуын қамтамасыз ету; және компоненттердің қызып кетуін және түссізденуін тексеріңіз.

Теңіз ортасының жоғары ылғалдылығына байланысты температураның қалыптан тыс көтерілуін анықтау үшін инфрақызыл тепловизорды пайдалану ұсынылады.
