Ауа райына төзімді электр тарату шкафы

Shangming фабрикасы әзірлеген және шығарған ауа райына төзімді электр тарату шкафтарын сатып алуға қош келдіңіз. Бізде өнімді өндіру және сынаудың толық процесі бар және біздің өнімдеріміздің сапасына кепілдік беріледі. Біз сыртқы қуат жүйелерін қауіпсіз, үздіксіз және техникалық қызмет көрсетусіз пайдалану үшін үнемді шешімдерді ұсынамыз.

Өнім ерекшеліктері

1. Ауа-райынан қорғау

Қорғау рейтингінің сертификаты: жалпы қорғаныс рейтингі IP65 (IP66 қосымша) жетеді, бұл шаңға төзімді және жоғары қысымды су бүркуіне толық төзімділікке жетеді.

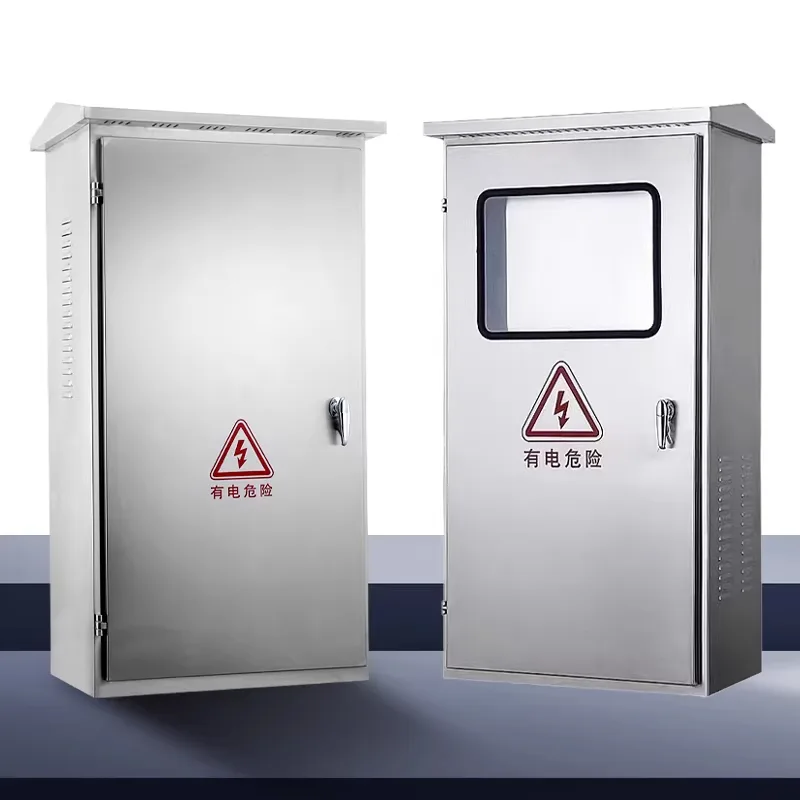

Көлбеу жаңбыр қақпағы: шкафтың жоғарғы жағындағы ұзартылған жаңбыр қалпақшасымен жабдықталған, судың жиналуын және қардың жиналуын тиімді болдырмайды және суды есік саңылауларынан алыстатады.

2. Температураны бақылау және ылғалды басқару

Конденсацияға қарсы дизайн: Қосымша өнеркәсіптік деңгейдегі ылғалға төзімді тыныс алу клапаны ішкі және сыртқы ауа қысымын теңестіру, шкафтан ылғалды шығару және конденсациядан электрохимиялық коррозияға жол бермеу кезінде қорғаныс деңгейін сақтайды.

Температураны басқарудың біріктірілген шешімі: -40°C пен +70°C аралығындағы қатты температура айырмашылықтарында электрлік құрамдастардың тұрақты жұмысын қамтамасыз ету үшін шкаф тұрақты температураны қыздырғышты немесе салқындатқыш желдеткішті орнатуды қолдайды.

3. Коррозияға және ультракүлгін сәулелерге төзімділік

Тот баспайтын болат сериясы: жоғары сапалы 304 немесе 316 тот баспайтын болаттан жасалған, тұздалған және пассивтелген, жағалаудағы жоғары тұзды шашатын және химиялық зауыт орталарына жарамды.

Гальванизацияланған болат сериясы: ыстық мырышталған негізгі материалды және сыртқы полиэфирлі ұнтақ жабынымен біріктірілген, бояу күшті ультракүлгін сәулелену кезінде өшпейді немесе жарылып кетпейді, бұл коррозияға төзімді 15 жылдан астам қызмет ету мерзімін қамтамасыз етеді.

4. Модульдік және ыңғайлы орнату дизайны

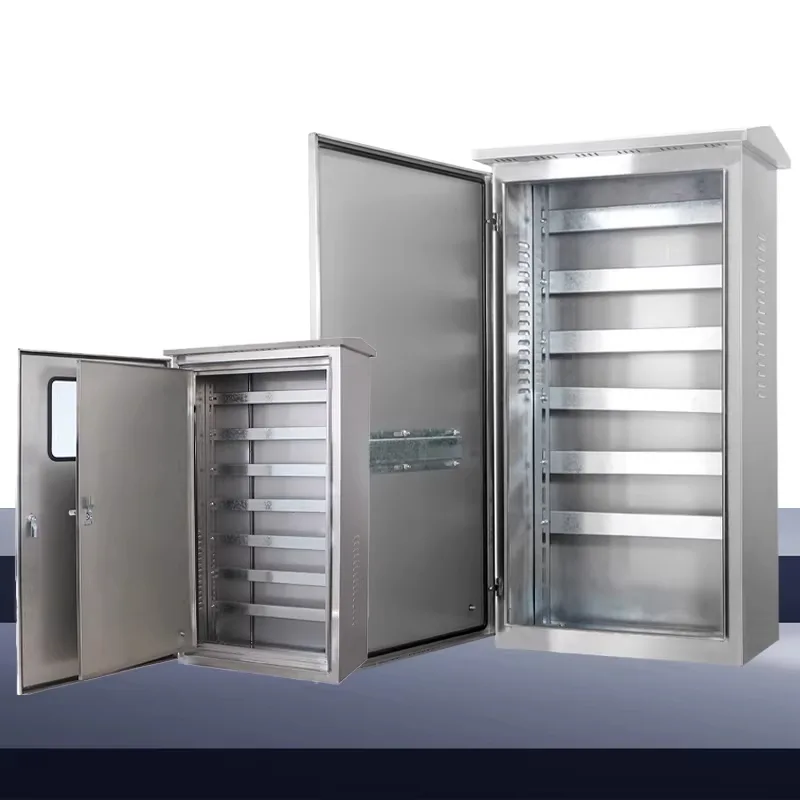

Реттелетін орнату құрылымы: Тарату қорапшасының ішкі арқалықтары мен бекіту тақталары құрамдас тереңдігіне негізделген икемді реттеуге мүмкіндік беретін, үлкен ажыратқыштар мен шиналық жүйелердің орналасуын жеңілдететін көп тесікті дизайнға ие.

Астыңғы кабель кірісінің негізі: көтерілген негізмен жабдықталған, ол жер астынан кабельдің кіруін жеңілдетіп қана қоймайды, сонымен қатар жер асты суларының төменгі кабель кірісіне батып кетуіне тиімді жол бермейді.

Қандай орталар ауа райына төзімді тарату шкафтарын қажет етеді?

Кейбір жағдайларда кәдімгі ішкі тарату шкафтарын орнату судың түсуіне, шаңның жиналуына, коррозияға немесе температураның өзгеруіне байланысты қысқа тұйықталуға, электр ағып кетуіне немесе тіпті өртке оңай әкелуі мүмкін. Қорғаныс деңгейін көтеру маңызды. Сондықтан мына сценарийлерде ауа райына төзімді электрлік тарату шкафтарын пайдалануды ұсынамыз:

1. Толығымен сыртқы әсер ету орталары

Типтік сценарийлер: Қалалық көше жарығын басқару қораптары, бағдаршамдарды тарату шкафтары, магистральдық ETC қуат қораптары, сыртқы жарнама экранының қуат шкафтары, шатыр лифтінің машина бөлмелері, фотоэлектрлік/жел станциясының инверторлық тарату қондырғылары.

Тәуекелдер: жаңбырдың, қардың, бұршақтың, күшті ультракүлгін сәулеленудің және тәуліктік температураның айтарлықтай ауытқуының тікелей әсері.

Талаптар: IP65 немесе одан жоғары қорғаныс дәрежесі, тот баспайтын болат немесе ауа райына төзімділігі жоғары жабын материалы.

2. Ылғалдылығы жоғары немесе конденсацияға бейім жерлер

Типтік сценарийлер: жер асты инженерлік туннельдер, сорғы бөлмелері, канализациялық тазарту қондырғылары, бассейн жабдықтары бөлмелері, жылыжайлар, акваөсіру фермалары.

Тәуекелдер: Бұл орындардағы ауа ылғалға қанық, металл компоненттерін тотығуға бейім етеді және оқшаулау өнімділігін төмендетеді.

Талаптар: IP54 ең аз, IP65 ұсынылады. Корпустың керемет тығыздағыш және ішкі конденсацияға қарсы дизайны болуы керек.

3. Шаң, құм немесе талшықты орталар

Типтік сценарийлер: Цемент зауыттары, ағаш өңдеу зауыттары, тоқыма цехтары, шахталар, шөлді инфрақұрылым.

Тәуекелдер: шаңның жиналуы нашар жылудың таралуына, контактілі адгезияға және доғаның бұзылуына әкеледі.

Талаптар: IP5X (шаң өткізбейтін) және одан жоғары. Есіктің тігістері мен кабельдің кіру/шығу порттары толығымен тығыздалуы керек.

4. Жағалау, химиялық немесе жоғары тұзды коррозияға ұшыраған аймақтар

Типтік сценарийлер: порттар, теңіз платформалары, жағаға жақын жел энергетикасы жобалары, химиялық зауыттың перифериялық басқару станциялары, гальваника цехтары.

Тәуекелдер: Хлорид иондарына бай орталар металдың коррозиясын тездетеді; қарапайым ұнтақпен қапталған болат пластиналар ұзақ мерзімді пайдалануға төтеп бере алмайды және тот басады.

Талаптар: 304/316 баспайтын болаттан жасалған қоршау + IP65 қорғанысы; қарапайым көміртекті болатқа тыйым салынады.

5. Уақытша құрылыс немесе жылжымалы жұмыс алаңдары

Типтік сценарийлер: құрылыс алаңдарында үш деңгейлі электр қуатын тарату қораптары, теміржол/тас жол құрылысына арналған уақытша қуат шкафтары, көрмелер/оқиғалар үшін апаттық қуат тарату.

Тәуекелдер: Тұрақты баспана жоқ, жиі қозғалатын, бақыланбайтын орта.

Талаптар: IP54 немесе одан жоғары + соққыға төзімді құрылым + тұтқа/дөңгелектің дизайны, уақытша электр қауіпсіздігі ережелеріне сәйкес.

Техникалық қызмет көрсету нұсқаулары

Ауа райына төзімді электрлік тарату шкафтары жоғары сапамен, жоғары өнімділікпен және жоғары беріктікпен мақтана алады, бірақ олардың қызмет ету мерзімін ұзарту үшін әлі де дұрыс техникалық қызмет көрсету қажет.

1. Кәдімгі визуалды тексеру: ай сайынғы немесе тоқсан сайынғы тексерулер ұсынылады.

Сыртқы түрін тексеру: Шкафты ойықтар, тот, әсіресе дәнекерлеу және есік жиектері бар-жоғын тексеріңіз. Бояу қабығын тексеріңіз.

Есіктің тығыздағыш күйі: тығыздауыш жолақтардың ескірмегенін, жарылғанын, деформацияланбағанын немесе ажырамағанын растаңыз.

Құлыптау функциясы: рұқсатсыз ашылуын немесе жаңбыр суының енуін болдырмайтын есік құлыптарының икемділігі мен тығыздығын тексеріңіз.

Кабель кіріс/шығыс: су өткізбейтін түйіршіктердің тартылғанын және кабельдердің босап қалмағанын немесе тозбағанын тексеріңіз.

Ескерту: Арнайы тексеру жаңбырлы маусымнан, тайфуннан немесе құмды дауылдан кейін дереу жүргізілуі керек.

2. Тоқсан сайынғы терең техникалық қызмет көрсету: 3–6 ай сайын ұсынылады.

Ішкі тазалау: Қуат өшірілгеннен кейін шкафтың есігін ашыңыз және рельстерден, терминал блоктарынан және құрамдас беттерден шаңды кетіру үшін құрғақ сығылған ауаны (≤0,3МПа) пайдаланыңыз. Жуу үшін дымқыл шүберекті немесе суды пайдаланбаңыз.

Тығыздауды тексеру: дірілге байланысты нашар жанасуды болдырмау үшін негізгі тізбек терминалдарын, жерге қосу терминалдарын және DIN рельсінің бекіткіштерін қатайту үшін бұрауышты пайдаланыңыз.

Құрамдас бөлігінің жағдайы: сөндіргіштің қызып кетуіне, түсінің өзгеруіне немесе әдеттен тыс иістерге назар аударыңыз. Қалдық ток құрылғысын (RCD) сезімтал жұмыс үшін тексеріңіз.

Дренаж/желдету саңылаулары (егер теңшелген болса): Жылудың дұрыс таралуын қамтамасыз ету үшін жалюзилерден немесе сүзгілерден бітелулерді тазалаңыз.

3. Жыл сайынғы кешенді тексеру: жылына кемінде бір рет; назардан тыс қалдырмаңыз.

Тығыздау өнімділігін тексеру: барлық тығыздағыш жолақтардың серпімділігін тексеріңіз. Қатайту күшейсе немесе жарықтар пайда болса, дереу ауыстырыңыз.

Судың ішкі қабырғаға кіретінін бақылау үшін IP65 шкафтарында қарапайым бүріккіш сынақ жүргізуге болады.

Коррозиядан қорғау:

Мырышталған болаттан немесе көміртекті болаттан жасалған шкафтар: сызылған жерлерге тотқа қарсы бояу жағыңыз;

Тот баспайтын болаттан жасалған шкафтар: хлорид ионының коррозиясын болдырмау үшін тұз дақтарын немесе кірді бейтарап жуғыш затпен кетіріңіз.

Жерге қосудың үздіксіздігін тексеру: корпус пен жерге тұйықтау жүйесі арасындағы кедергі ≤ 0,1Ω болуын қамтамасыз ету үшін жерге тұйықтау кедергісін тексеру құралын пайдаланыңыз.

Функционалдық тестілеу: әр тізбектегі басқару логикасы мен қорғаныс әрекеттерінің дәлдігін тексеру үшін жүктемені іске қосу және өшіруді имитациялаңыз.

Тыйым салынған әрекеттер:

Тізбек қуатталып тұрғанда, тазалау немесе реттеу үшін қораптың есігін ашпаңыз.

Корпусты сүрту үшін күшті қышқылдарды, күшті сілтілерді немесе органикалық еріткіштерді пайдаланбаңыз, себебі бұл жабын мен тығыздағыш жолақтарды зақымдайды.

Рұқсатсыз тесіктерді үлкейтпеңіз немесе қоршау құрылымын өзгертпеңіз.

Кішкене тот немесе ескірген тығыздағыш жолақтарды елемеңіз.
