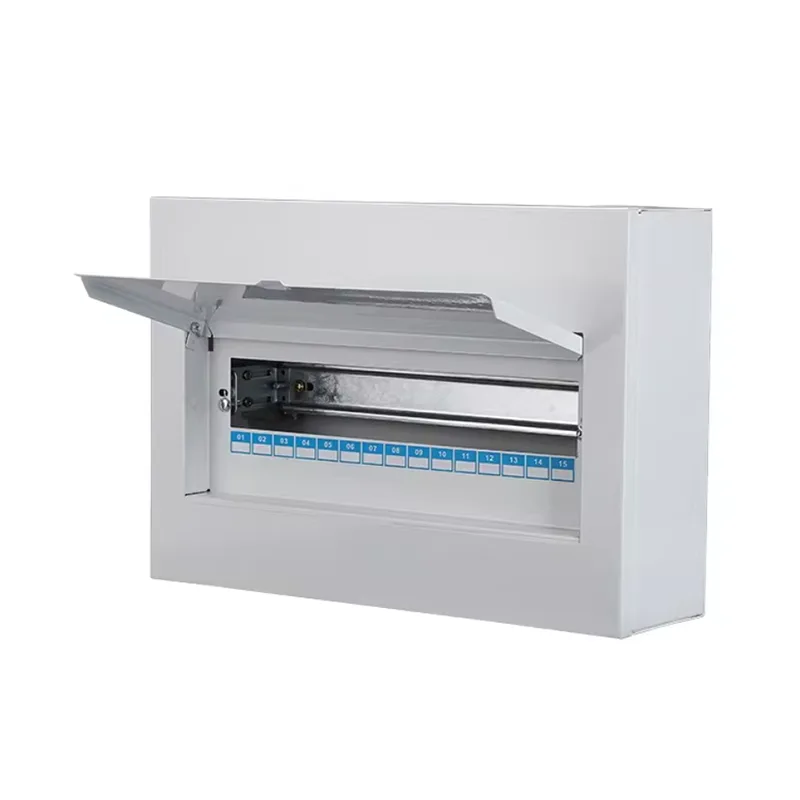

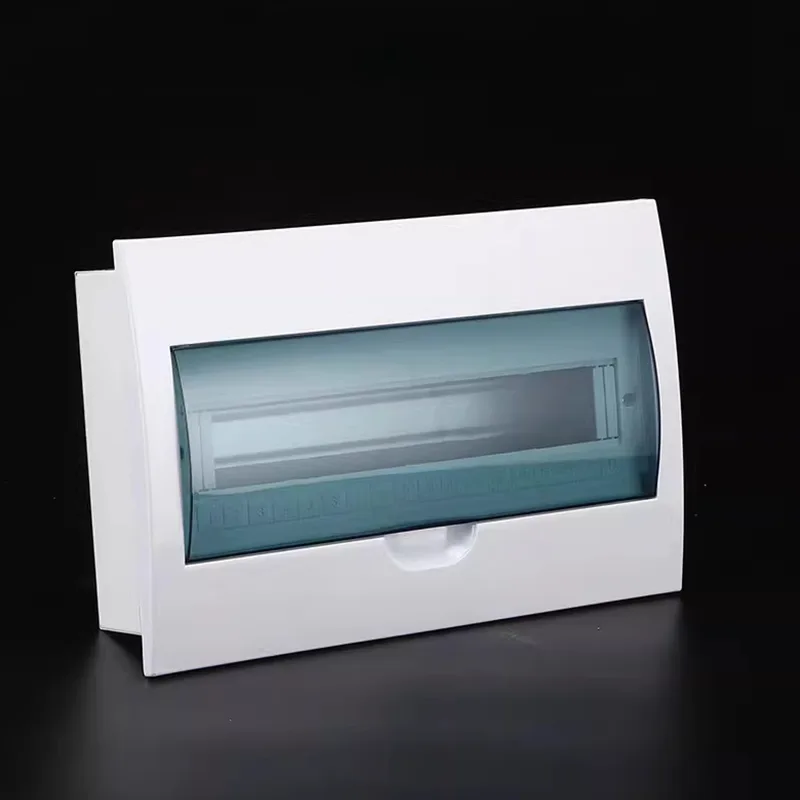

Шағын көп тізбекті тарату қорапшасы

Shangming - зауыттан тікелей сатуды ұсынатын және теңшелген шешімдер мен сатылымнан кейінгі кешенді қызмет көрсететін ықшам көп тізбекті тарату қорапшаларының кәсіби өндірушісі. Бұл өнім ықшам өлшемді және жоғары тығыздықтағы ішкі тізбек схемасын ерекшелендіретін, шектеулі аумақтарда көп тізбекті қуатты қауіпсіз бөлуге мүмкіндік беретін және бірнеше сыртқы бір тізбекті қораптардың қажеттілігін болдырмайтын, орнату кеңістігі шектеулі орталарға жарамды.

Негізгі артықшылықтар

Жобаңыз үшін шағын, модульдік және интеллектуалды қуатты таратуды қаласаңыз, ықшам көп тізбекті тарату қораптары дәстүрлі бір тізбекті қораптарға немесе үлкен тарату шкафтарына қарағанда қолайлы.

1. Кеңістікті үнемдеу

Ықшам тарату қораптары стандартты тереңдігі небәрі 70–100 мм болатын жұқа дизайнмен ерекшеленеді, жеңіл қалқаларға, жиһаздың артқы панельдеріне, жабдық корпустарына немесе ең аз орын алатын тар электр біліктеріне оңай ендірілген.

Шектеулі кеңістіктерде 8–24 шағын автоматты ажыратқыштарды біріктіретін жоғары тізбек тығыздығы бірнеше бір тізбекті қораптарды таратумен салыстырғанда орнату орнын 60%-дан астам үнемдейді.

Қажет болса, біз көлденең комбинацияларға үлкен сыйымдылықты тарату бірліктерін құруға мүмкіндік беретін параллельді кеңейтуді қолдайтын конфигурацияларды теңшей аламыз.

2. Қауіпсіздік

Shangming компаниясының тарату қорапшалары жоғары сапалы металдан жасалған, мырышталған болаттан немесе 304 баспайтын болаттан жасалған опциялары бар, өрттің таралуын тиімді басады.

Әрбір схема ақаулықтарды дәл оқшаулауды қамтамасыз ететін тәуелсіз шамадан тыс жүктеме және қысқа тұйықталудан қорғаумен жабдықталған.

IP қорғаудың кең ауқымы:

Ішкі пайдалану: IP20–IP40, саусақпен жанасудан және қатты бөгде заттардан қорғайды.

Сыртқы немесе ылғалды ортада пайдалану: IP54 металл корпусы, шаң өткізбейтін және шашырамайтын, ванна бөлмелері, балкондар, сыртқы жабдық қораптары және т.б.

3. Оңай орнату және техникалық қызмет көрсету

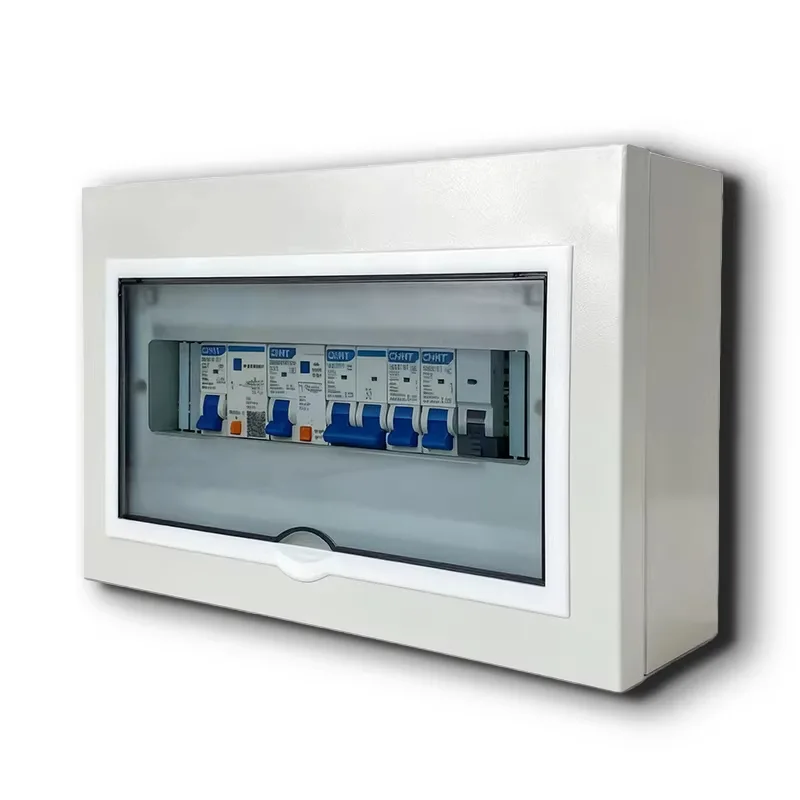

Ықшам көп тізбекті тарату қорапшасы стандартталған DIN рельстерімен алдын ала орнатылған. Тікелей орнату үшін біз бұрғылау немесе бұрандаларды қажет етпейтін негізгі маркалы автоматты ажыратқыштарды (Schneider Electric, ABB және т.б.) қолданамыз.

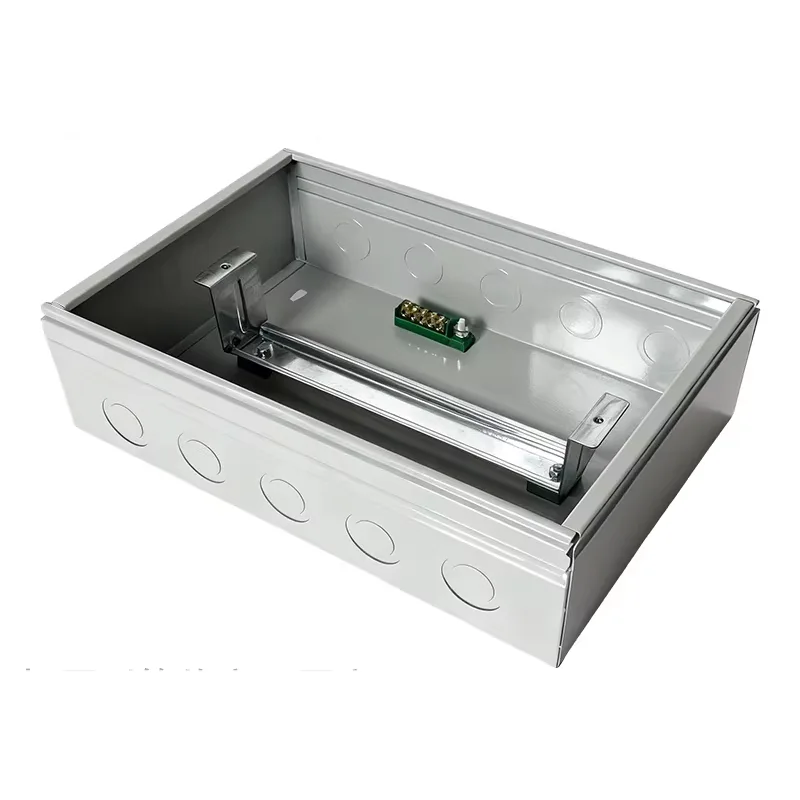

Φ20/25 мм саңылаулар үстіңгі, астыңғы және артқы жағында әртүрлі сым жолдарын орналастыру үшін көп бағытты кабельді енгізу және шығару үшін қамтамасыз етілген.

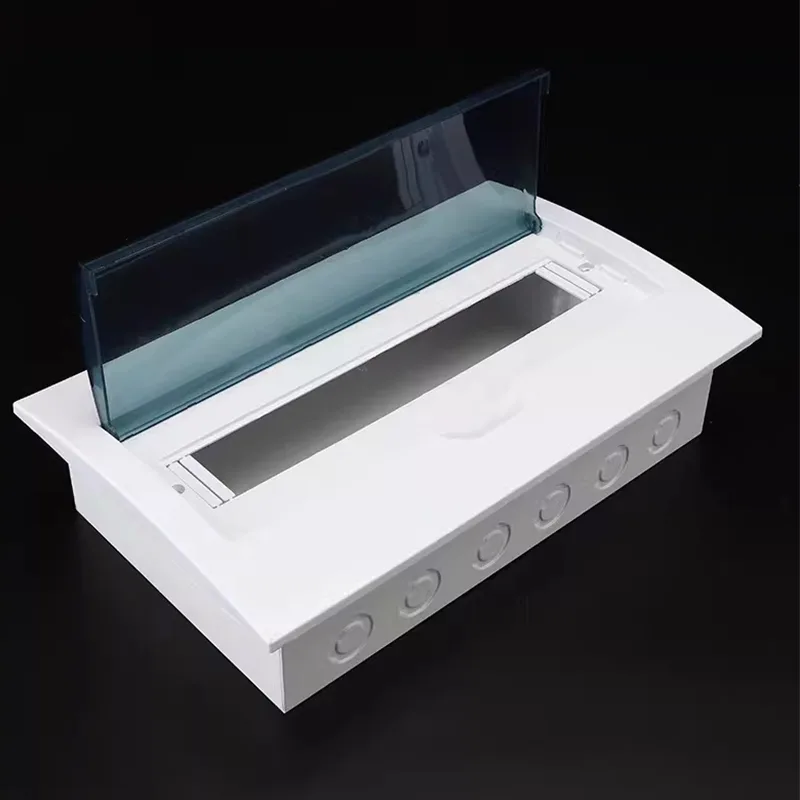

Есік бір қолмен ашуға мүмкіндік беретін бекітпе немесе топсалы дизайнды пайдаланады. Схемалар таңбалау аймақтары басып шығарылған немесе қолжазба аннотацияларды қолдайтын есіктің немесе панельдің ішкі жағында қамтамасыз етілген.

4. Толық теңшеу қол жетімді

Қолжетімді материалдар: Үтік, мырышталған парақ, 201 баспайтын болат, 304 баспайтын болат.

Стандартты емес өлшемді қолдау: Біз арнайы жабдық саңылауларына немесе ғимарат қабырғасының қалыңдығына сәйкес келетін ені, биіктігі және тереңдігін толық теңшеуді ұсынамыз.

Функционалды модульдер: асқын кернеуден қорғағыштармен, смарт есептегіштермен, қашықтан басқару модульдерімен, USB ұяшықтарымен және т.б. алдын ала орнатуға болады.

Сыртқы көріністі теңшеу: RAL түсті бүркуді, щеткалы тот баспайтын болаттан жасалған әрлеуді және логотипті жібек экранды басып шығаруды қолдайды, интерьер дизайнының жоғары стильдеріне біріктіреді.

Схемалардың қажетті санын қалай анықтауға болады?

Таңдау барысында сіз бұл сұраққа тап болуыңыз мүмкін. Shangming бастапқы бағалаудың үш қадамдық әдісін ұсынады.

1. Функционалдық ауданы бойынша схемаларды бөлу

Бұл ең негізгі статистикалық әдіс. Стандартты заманауи конфигурация әдетте жоғары қуатты құрылғыларды жалпы электр тізбектерінен бөлуді ұсынады:

● Жарықтандыру схемалары: Бір аймақта қысқа тұйықталуды және бүкіл үйде қараңғылықты тудырмау үшін аймақ бойынша басқарылатын кем дегенде 1-2 тізбек ұсынылады.

● Жалпы розеткалар: бөлмелер санына қарай бөліңіз, әдетте әрбір 3-5 бөлмеге бір тізбек.

● Арнайы жоғары қуат тізбектері: бұл өте маңызды. Қуаты ≥1,5 кВт болатын кондиционерлер, су жылытқыштар, пештер, ыдыс жуғыштар, кептіргіштер және т.б. әрқайсысы тәуелсіз тізбекті алуы керек.

● Ас үй мен жуынатын бөлме: Ылғалды орта мен шоғырланған құрылғыларға байланысты бөлек қалдық ток тізбегін (RCD) орнату ұсынылады.

2. Модуль енін есептеңіз

Сыйымдылықты өлшеу үшін «Жол» немесе «Модуль» қолданамыз.

1 модуль = 18мм (яғни, MCB бір полюсті автоматты ажыратқыштың ені).

RCCB/RCBO: Әдетте 2 модульді алады, яғни 36 мм.

Негізгі қосқыш: әдетте 2-4 модульді алады.

Есептеу формуласы: Жалпы қажетті модульдер = (Бір полюсті ажыратқыштар саны x 1) + (Қос полюсті/қалдық ток ажыратқыштар саны x 2) + (Негізгі қосқыш x 2/4)

3. 20% брондау принципі

Тарату қорабын ешқашан толығымен толтырмаңыз; болашақ кеңеюге орын қалдыру салалық стандарт болып табылады. Ендеше, неге бөлмені қалдыру керек?

Болашақта кеңейту: Болашақта бақылау, смарт үй жүйелерін немесе жаңа құрылғыларды қосқанда, қорапты толығымен ауыстырудың қажеті жоқ.

Жылу тарату кеңістігі: ықшам көп тізбекті қорапта резервтелген кеңістік ауаның конвекциясына көмектеседі, қызып кету салдарынан автоматты ажыратқыштардың істен шығу қаупін азайтады.

Ұсыныс: 10 тізбек қажет екенін есептесеңіз, 12 тізбекті қорапты таңдаңыз; егер сізге 18 тізбек қажет екенін есептесеңіз, 24 тізбекті қорапты таңдаңыз.

Әдеттегі сценарий анықтамалық кестесі

Shangming Electric дәл үлгі таңдауыңызды қолдайды. Біз ұсынамыз:

Схема схемасы бойынша тегін кеңес: бізге жабдық тізімін жіберіңіз, біз қолайлы қоршау үлгілерін ұсынамыз.

Бірнеше модульдік комбинациялар: Стандартты өлшемдер 12, 18, 24 және 36 модульдерді қамтиды; стандартты емес теңшеуге де қолдау көрсетіледі.

Алдын ала орнатылған DIN рельсі + автоматты ажыратқыш опциясы: Сіздің схемаңызға сәйкес алдын ала құрастырылған, келген кезде пайдалануға дайын.
