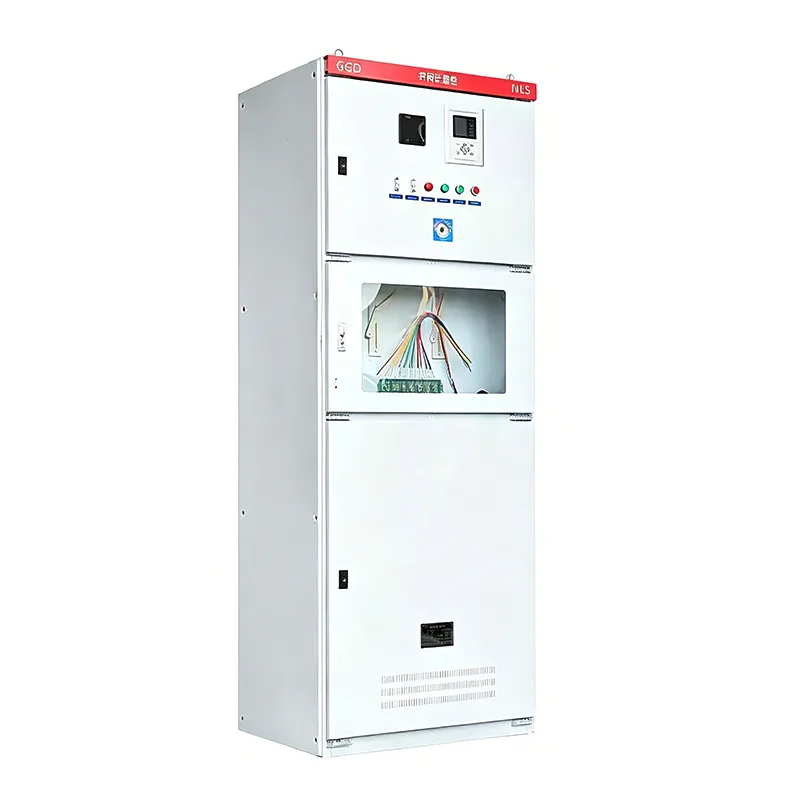

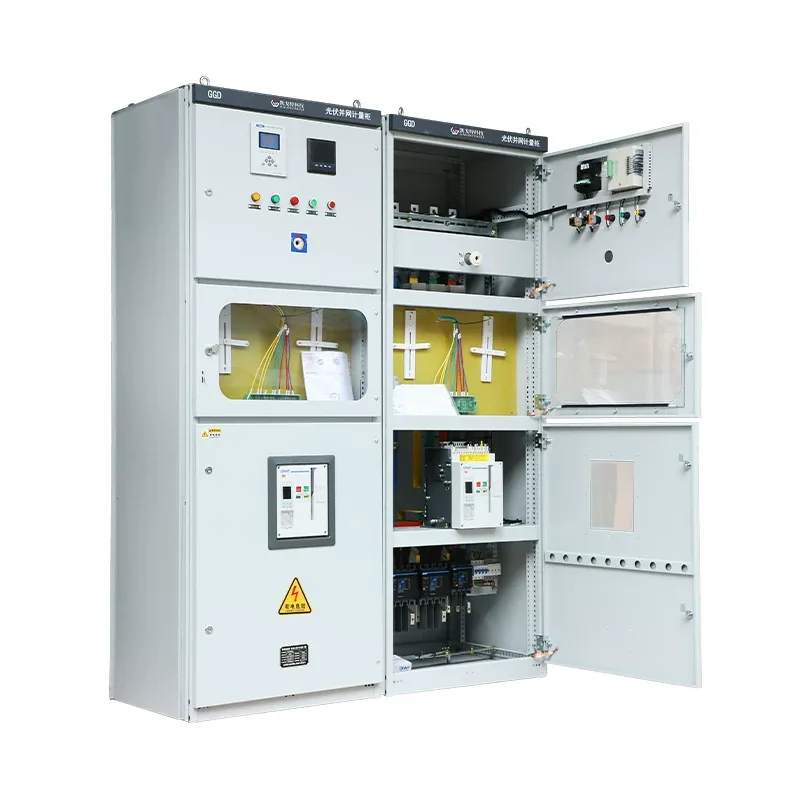

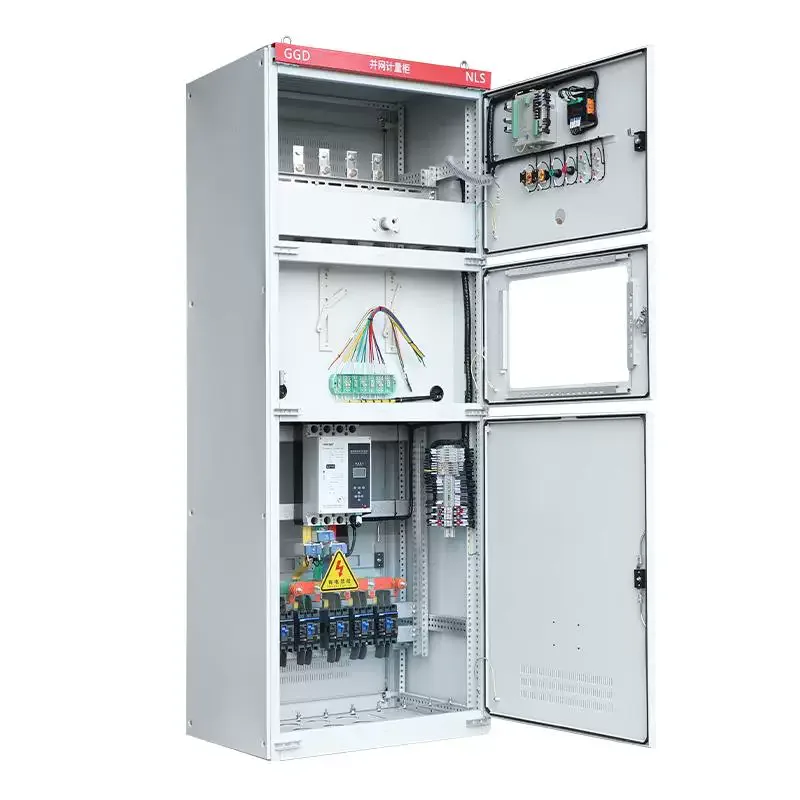

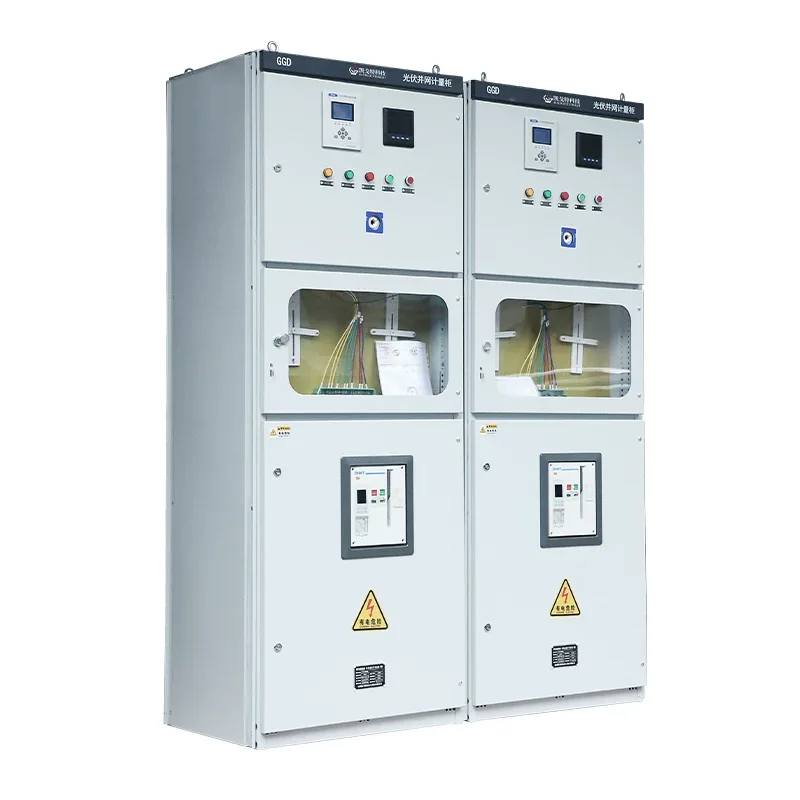

Фотоэлектрлік желіге қосылған шкаф

Фотоэлектрлік желіге қосылған шкафтар қорғауда, өлшеуде, оқшаулауда, аралға қарсы тұруда және деректер алмасуда шешуші рөл атқарады. Олар Shangming кәсіби өндірушісімен әзірленген және өндірілген. Біз кепілдік береміз және тапсырысыңызбен толық құжаттама мен сертификат береміз.

Фотоэлектрлік желіге қосылған шкафтың функциялары қандай?

Қуатты жинау: PV желісіне қосылған шкаф бір немесе бірнеше тізбекті инверторлардан шығатын айнымалы ток қуатын жинайды.

Қауіпсіздікті оқшаулау: желіге техникалық қызмет көрсету кезінде немесе PV жүйесі дұрыс жұмыс істемесе, ол персонал мен жабдықтың қауіпсіздігін қамтамасыз ете отырып, автоматты ажыратқыштар немесе ажыратқыштар арқылы қуат көзін физикалық түрде ажыратады.

Қорғау функциялары: PV торына қосылған шкафта асқын ток, асқын кернеу, төмен кернеу және жиілік ауытқуларынан қорғаныс бар. Ең бастысы, ол аралға қарсы қорғаныспен ерекшеленеді, негізгі желі кері қуат беруді және техникалық қызмет көрсету персоналына ықтимал электр тогының соғуын болдырмайтын кезде желіге қосылу нүктесін автоматты түрде ажыратады.

Есептеу және бақылау: Жабдықта өндірілген және тұтынылатын электр қуатын тіркейтін кірістірілген электр есептегіш, әдетте қос бағытты есептегіш бар.

Фотоэлектрлік желіге қосылған шкаф пен фотоэлектрлік комбайн қорабының арасындағы айырмашылық

Орнату бойынша сақтық шаралары

Фотоэлектрлік желіге қосылған шкафты орнату кезінде оны трансформаторға немесе негізгі тарату шкафына мүмкіндігінше жақын орнату керек. Қысқа кабельдер кернеудің төмендеуіне әкеледі. Кабель тым ұзын болса, электр қуатын өндірудің шыңы кезінде желіге қосылу нүктесіндегі кернеу көтеріліп, инвертордың шамадан тыс кернеуден қорғанысын іске қосады және жиі өшіруді тудырады.

Сыртқы желіге қосылған қораптар үшін тікелей күн сәулесінің астында орнатуға қатаң тыйым салынады. Жоғары температура автоматты ажыратқышты термиялық өшіріп, жалған өшіруге әкелуі мүмкін. Ғимараттың солтүстік қабырғасында орынды таңдауды немесе күн қорғанысын орнатуды ұсынамыз.

Төтенше жағдайда оператор ажыратқышты жылдам бұра алатынына көз жеткізу үшін шкафтың алдында кемінде 800мм-1000мм жұмыс орны қалдырылғанына көз жеткізіңіз.

Жиі қойылатын сұрақтар

С: Неліктен электр желісіне қосылған шкафтағы автоматты ажыратқыш түсте қуат өндірудің ең жоғары деңгейі кезінде күтпеген жерден істен шығады?

Ж: Тергеуге жататын себептер:

Тордың шамадан тыс кернеуі: бұл ең көп таралған себеп. Күн энергиясын өндіру түсте ең күшті және егер қоршаған электр энергиясын тұтыну төмен болса, желіге қосылу нүктесіндегі кернеу көтеріледі. Кернеу желіге қосылған шкаф белгілеген қорғаныс шегінен асып кеткенде, шкаф автоматты түрде өшіріледі.

Температураның өшірілуі: Торға қосылған шкафта жылуды нашар тарату. Түсте жоғары ток ағыны шкафтың ішкі температурасының тым жоғары болуын тудырады, бұл автоматты ажыратқыштың термиялық қорғанысының дұрыс жұмыс істемеуіне әкеледі.

Сәйкес емес орнату: автоматты ажыратқыштың орнату тогы инвертордың максималды шығыс токына тым жақын.

Шешімдер: Кернеу жазбаларын тексеріңіз. Тордың кернеуі тым жоғары болса, трансформатор шүмегін төмендету немесе қорғаныс параметрлерін реттеу үшін қуат беру бюросына хабарласыңыз.

С: Торға қосылған шкафтағы асқын кернеуден қорғағыш ақаулы болса және ауыстырылмаса, оның салдары қандай?

A: Бұл қысқа мерзімде электр қуатын өндіруге әсер етпейді, бірақ найзағайдан қорғауды жоғалтады. Күн электр станциялары көбінесе найзағай индукциясы өте жиі болатын ашық шатырларда орналасқан. Индукцияланған найзағай кезінде жоғары кернеу тікелей желіге қосылған шкафқа еніп, түрлендіргішке кіріп, жүздеген мың юань тұратын құрамдас бөліктердің күйіп кетуіне әкелуі мүмкін.

SPD күйінің терезесі қызыл түске айналса, оны дереу ауыстыруды ұсынамыз.

С: Кәдімгі төмен вольтты тарату шкафын арнайы фотоэлектрлік желіге қосылған шкафты ауыстыру үшін пайдалануға бола ма?

Ж: Жоқ, оны тікелей ауыстыру мүмкін емес. Кәдімгі тарату шкафтарында екі бағытты өлшеу, аралдан қорғау логикасы және төмен кернеуді өшіру функциясы жоқ.

Электрмен жабдықтау бюросы қабылдау сынақтары кезінде осы фотоэлектрлік арнайы компоненттерді тексеруге назар аударады. Егер мәжбүрлеп ауыстыру жасалса, жоба қабылданбайды.
