Қабырғаға орнатылған бір есікті электр қоршауы ақылды ғимараттың өсуін қалай қолдайды

Ақылды ғимараттар электр тарату, жарықтандыру, жылыту, желдету, қол жеткізуді басқару және энергияны бақылау жүйелерінің ұйымдастырылуын өзгертеді. Бұл функциялар барған сайын өзара байланысты болғандықтан, оларды қолдайтын физикалық инфрақұрылым барған сайын шектелген құрылыс кеңістіктерінде көбірек басқару құрылғыларын, байланыс интерфейстерін және электр тізбектерін орналастыруы керек. Сондықтан электр қоршаулары жабдықты қорғауға, техникалық қызмет көрсетуге қол жеткізуге және жүйені ұйымдастыруға қолдау көрсете отырып, электр компоненттері үшін анықталған орынды қамтамасыз ететін ақылды ғимарат дизайнының маңызды бөлігі болып қала береді.

Ақылды ғимаратты дамыту электр инфрақұрылымын қайта құруда

Заманауи ғимараттарды автоматтандыру дәстүрлі түрде жобаланған және бөлек басқарылатын жүйелер арасындағы үйлестіруге байланысты. Жарықтандыруды басқару элементтері, HVAC жабдығы, кіруді басқару құрылғылары, өрт қауіпсіздігі интерфейстері және энергияны басқару жүйелері ғимаратты басқару платформалары арқылы ақпарат алмасуы мүмкін. Бұл интеграция, әсіресе коммерциялық ғимараттарда, кеңселерде, тұрғын үй кешендерінде, ауруханаларда және өнеркәсіптік нысандарда анық құрылымды электр қондырғыларының маңыздылығын арттырады.

Өту тек сандық құрылғыларды қосуды қамтымайды. Ол сондай-ақ қуатты бөлуді, басқару сымдарын, жабдықты бөлуді, жылуды бөлуді және тексеруге қол жеткізуді мұқият қарастыруды талап етеді. Электрлік құрамдас бөліктер орнату топтары тізбектерді анықтай алатын, қосылымдарды қадағалай алатын және көрші жүйелерді қажетсіз бұзбай техникалық қызмет көрсете алатындай етіп реттелуі керек.

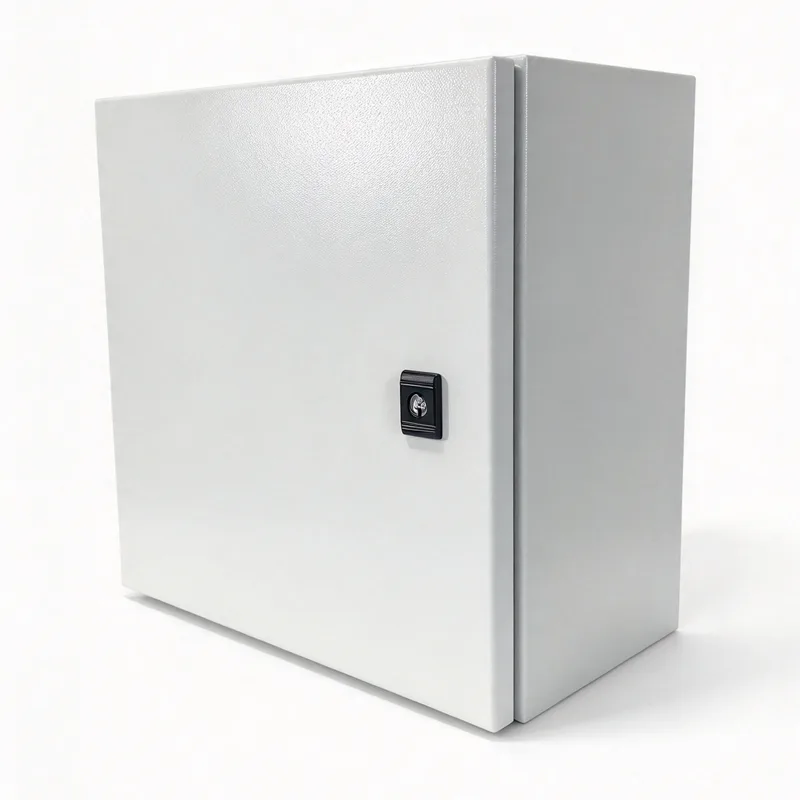

Осы тұрғыда,Бір есікті қабырғаға бекітілген электрлік қоршауэлектрлік немесе басқару жабдығы еденнің құнды кеңістігін алып кетпейтін арнайы, қолжетімді корпусты қажет ететін қондырғылар үшін бір практикалық қоршау пішімін білдіреді. Оның жарамдылығы жабдық өлшемдеріне, орнату ортасына, қорғаныс талаптарына және жүйенің жоспарланған кеңейтілуіне байланысты.

Қабырғаға орнатылған орнату кеңістіктегі шектеулерді қарастырады

Ғарышты пайдалану ақылды құрылыс жобаларында қайталанатын мәселе. Электр жабдығын ол басқаратын жүйелердің жанында қызмет көрсету дәліздерінде, жабдық бөлмелерінде, қосалқы аумақтарда, зауыт бөлмелерінде және арнайы қабырға кеңістігінде орнату қажет болуы мүмкін. Еденге арналған шкафтар үлкенірек қондырғылар үшін қолайлы болуы мүмкін, бірақ кішірек тарату және басқару қондырғылары қабырғаға орнатылатын құрылыстан пайда көреді.

Қоршауды қолайлы қабырғаға орнату еден кеңістігін сақтап, электр жабдығы үшін дәйекті орынды белгілей алады. Бірнеше бақылау аймақтары бар ғимараттарда бөлінген орналасу белгілі бір сым жолдарын қысқартуы және жергілікті тексеруді ыңғайлырақ етуі мүмкін. Бұл артықшылықтар автоматты түрде болмайды: кабельді бағыттау, кіру рұқсаттары, құрылымдық қолдау және ішкі компоненттерге жету қажеттілігі әрбір орнату үшін бағалануы керек.

Бір есікті конфигурация жабық жабдыққа тікелей кіру нүктесін қамтамасыз етеді. Ашу бағыты, қол жетімді жұмыс саңылауы, топсаның орналасуы және есікті ұстау механизмі техниктердің терминалдарды оңай тексеруіне, құрамдастарды ауыстыруына немесе тізбектің идентификациясын тексеруіне әсер етуі мүмкін. Бұл практикалық мәліметтер қоршаулар тар қызмет көрсету аймақтарында немесе басқа құрылыс жүйелерімен қатар орнатылған жерлерде әсіресе өзекті болады.

Жабдықты қорғау жалғанған ғимараттарда орталық болып қала береді

Байланыс физикалық қорғаныс қажеттілігін азайтпайды. Контроллерлерге, релелерге, тізбекті қорғау құрылғыларына, терминал блоктарына, қуат көздеріне және байланыс құрамдастарына шаң, ылғал, кездейсоқ жанасу, діріл немесе температураның өзгеруі әсер етуі мүмкін. Қоршау осы құрамдастардың айналасында физикалық шекараны орнатуға көмектеседі, бірақ қорғаныс деңгейі оның құрылысына және тексерілген экологиялық рейтингіне байланысты.

Қоршау материалы, есік тығыздағыштары, кабельді енгізу орны, орнату әдісі және желдету дизайнының барлығы белгілі бір орынға жарамдылығына әсер етеді. Таза жабық электр бөлмесіне орнату дымқыл пайдалы кеңістіктегі, шаң басқан зауыт бөлмесі немесе ашық ашық аумақтағыдан басқа жағдайларды ұсынады. Демек, кіруден қорғаудың көрсетілген рейтингі қоршаудың сыртқы түрінен қабылданбай, нақты сайт жағдайларына сәйкес келуі керек.

Жылуды басқару тағы бір маңызды мәселе. Ақылды ғимарат басқару элементтері шектеулі көлемде бірнеше қуат көздерін, коммутациялық құрылғыларды, байланыс модульдерін және басқа жылу шығаратын компоненттерді біріктіруі мүмкін. Егер жылу жеткілікті түрде тарай алмаса, ішкі температура көтеріліп, құрамдастардың өнімділігіне немесе қызмет ету мерзіміне әсер етуі мүмкін. Жобалау кезінде жабдықтың жүктелуі, қоршау өлшемдері, қоршаған орта температурасы, аралық және желдету ережелері бірге бағалануы керек.

Интеграция физикалық баспанадан да көп нәрсені талап етеді

Ақылды ғимарат қоршауы оның ішінде орнатылған құрылғылардың физикалық және электрлік талаптарын қанағаттандыруы керек. Желіге қосылған контроллерлер байланыс кабельдерін қажет етуі мүмкін, ал коммутациялық жабдық пен қуат көздеріне сәйкес өлшемді өткізгіштер мен сәйкес терминалдық қондырғылар қажет. Дизайнерлер кабельдің иілу радиусын, сым арналарын, өткізгіштерді бөлуді, жерге қосуды, сәйкестендіру белгілерін және қосылу нүктелеріне қауіпсіз қол жеткізуді есепке алуы керек.

TheБір есікті қабырғаға бекітілген электрлік қоршауосы элементтерді ұйымдастыру үшін анықталған құрылымды қамтамасыз ете алады, бірақ тек қоршау орнатуды ақылды немесе үйлесімді етпейді. Автоматтандыру мүмкіндігі таңдалған басқару құрылғыларынан, байланыс архитектурасынан, бағдарламалық қамтамасыз етуден, сенсорлардан және ғимаратты басқарудың кеңірек жүйесімен интеграциядан келеді. Корпус оның физикалық құрамдастарын қорғау және ұйымдастыру арқылы бұл құрылымды қолдайды.

Болашақ өзгерістерді жоспарлау да бірдей маңызды. Ғимарат жүйелері кейінірек адам санының қосымша сенсорларын, энергия есептегіштерін, жарықтандыру тізбектерін немесе байланыс интерфейстерін қамтуы мүмкін. Сәйкес ішкі кеңістікті қалдыру және сымдардың анық орналасуын қамтамасыз ету модификацияларды жеңілдетеді. Дегенмен, кеңейту корпустың физикалық сыйымдылығы, электрлік көрсеткіштері, жылулық шектеулері және қолданылатын қауіпсіздік талаптары шегінде қалуы керек.

Стандарттар мен тексеру нұсқаулығы Қоршауды таңдау

Орнату ыңғайлылығымен қатар электр қауіпсіздігі мен құрастыруды тексеруді қарастырған жөн. IEC 61439 сериясы құрылысы, техникалық сипаттамалары және тексеру талаптарын қоса алғанда, төмен вольтты тарату құрылғылары мен басқару құрылғыларының жинақтарын қарастырады. IEC 61439-3:2024 оның белгіленген ауқымында қарапайым адамдар басқаратын тарату тақталарына арнайы бағытталған. Белгілі бір орнатудың осы талаптарға сәйкес келуі жабдық конфигурациясына және мақсатты қолданбаға байланысты.

Корпусты құрастыру стандартына сәйкес деп сипаттауға болмайды, себебі ол тек электрлік бөлшектерді орналастыру үшін пайдаланылады. Толық құрастыру, оны пайдалану мақсаты және тиісті тексеру талаптары бағалануы керек. Дизайнерлер сонымен қатар қолданыстағы жергілікті электрлік кодтарды, жерге тұйықтау тәртібін, артық токтан қорғауды, жұмыс саңылауларын және орнату нұсқауларын ескеруі керек.

Ақылды ғимараттар үшін құжаттама әсіресе пайдалы, себебі әртүрлі техникалық топтар бірнеше жүйені орнатуға, өзгертуге және оларға қызмет көрсетуге болады. Ашық тізбек кестелері, құрамдас белгілер, сым схемалары және техникалық қызмет көрсету жазбалары ақаулықтарды жою кезінде түсініксіздікті азайтады. Тұрақты құжаттама сонымен қатар электр қуат тізбектерін төмен вольтты басқару және байланыс қосылымдарынан ажыратуға көмектеседі.

Техникалық қызмет көрсету және өмірлік циклді жоспарлау әсер ету дизайны

Ғимаратты автоматтандыру жабдығы объектінің жұмыс істеу мерзімі бойына қолжетімді болады деп күтілуде. Сенсорларды қосуға, контроллерлерді ауыстыруға, байланыс модульдерін жаңартуға және жүйелердің дамуы кезінде электр қосылымдарын тексеруге болады. Нақты сәйкестендіруді және қауіпсіз кіруді қолдайтын қоршау схемасы бұл тапсырмаларды жеңілдетеді, дегенмен техникалық қызмет көрсету нәтижелері орнату сапасы мен құжаттамаға да байланысты.

Қоршаудың орналасқан жері операциялық қолжетімділікті де, қоршаған ортаға әсер етуді де көрсетуі керек. Техниктерге есікті ашу және рұқсат етілген жұмыстарды орындау үшін жеткілікті бос орын қажет, ал орнату апаттық жолдарға, жабдықтың қозғалысына немесе басқа құрылыс қызметтеріне кедергі келтірмеу керек. Кабельдік кірістер қажетсіз кернеуді шектеу және қоршаған ортаны қорғаудың жоспарланған деңгейін сақтау үшін ұйымдастырылуы керек.

Өмірлік циклді жоспарлау сонымен қатар орнату ортасына сәйкес материалдар мен әрлеуді таңдауды қамтиды. Коррозияға ұшырау, тазалау процедуралары, ылғалдылық және ықтимал механикалық әсер ұзақ мерзімді жарамдылыққа әсер етуі мүмкін. Тұру немесе бақылау талаптары өзгеретін ғимараттар үшін ішкі құрылымды тексеру және өзгерту мүмкіндігі орнатудың бастапқы ізі сияқты маңызды болуы мүмкін.

Шағын қоршаулардың ақылды ғимараттың өсуінде белгілі бір рөлі бар

Ғимаратты автоматтандыруды кеңейту орталық тарату жабдықтарынан жеке аймақтарға қызмет көрсететін кішірек басқару пункттеріне дейін үйлестірілген электр инфрақұрылымының маңыздылығын арттырады. Қабырғаға орнатылған қоршаулар орнату шарттары мен құрамдас талаптарға сай болған жағдайда жергілікті жабдыққа ұйымдастырылған тұрғын үй мен ыңғайлы қолжетімділікті қажет ететін осы архитектураны қолдай алады.

TheБір есікті қабырғаға бекітілген электрлік қоршаудербес ақылды құрылыс технологиясы емес, кеңірек электрлік дизайндағы бір элемент ретінде жақсы түсініледі. Оның практикалық құндылығы сәйкес өлшемдерге, қорғаныс көрсеткіштеріне, жылулық ойларға, сымдарды ұйымдастыруға және орнатылған жабдықпен үйлесімділікке байланысты. Қосылған ғимараттар қуат, басқару және бақылау функцияларын біріктіруді жалғастыратындықтан, бұл негізгі қоршау талаптары жүйе қауіпсіздігімен, техникалық қызмет көрсету мүмкіндігімен және ұзақ мерзімді жұмыс икемділігімен тығыз байланысты болып қала береді.
