Неліктен бір есікті қабырғаға орнатылатын электр қоршауы қазіргі заманғы электр қуатын таратуда маңызды

Заманауи электр қуатын тарату жүйелері өзгермелі электр жүктемелеріне, барған сайын таралатын басқару жабдығына және қауіпсіз пайдалану мен техникалық қызмет көрсетуге қойылатын қатаң талаптарға сай болуы керек. Коммерциялық ғимараттар, өнеркәсіптік нысандар, инфрақұрылымдық жобалар және автоматтандырылған өндірістік желілер барлығы анық ұйымдастырылған орналасуларда орнатуға, қол жеткізуге және қызмет көрсетуге болатын электр жабдықтарына байланысты. Бұл жүйелер дамып келе жатқанда, қоршау дизайны электр инфрақұрылымын жоспарлаудың маңызды бөлігі болып қала береді.

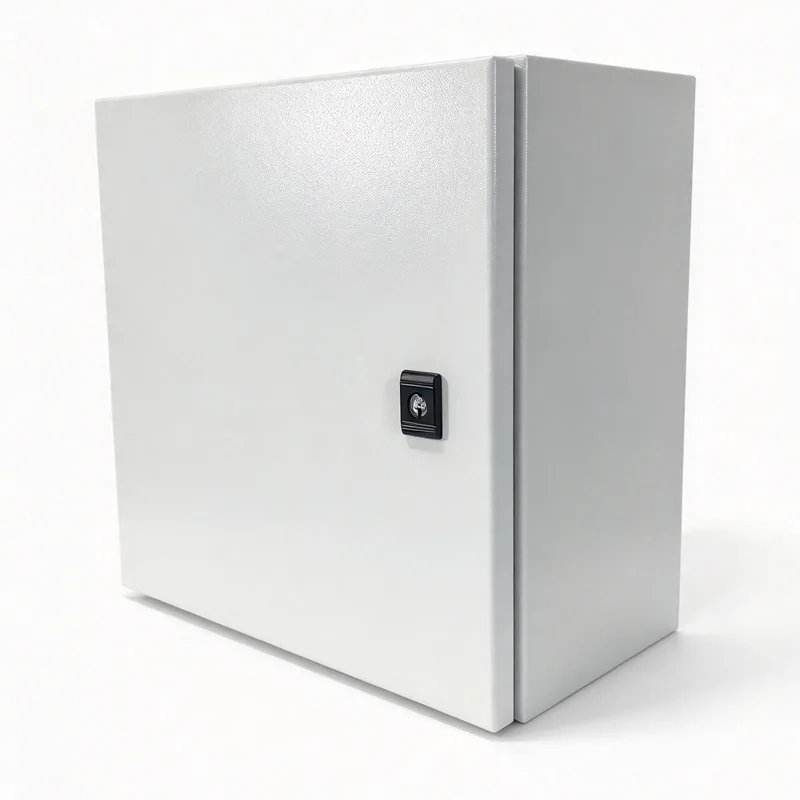

Электрлік қоршаулар көбінесе автоматты ажыратқыштар, контакторлар, терминал блоктары және басқару құрылғылары үшін екінші ретті болып саналғанымен, олардың құрылымы жабдықтың орналасуына, сымдарға қол жеткізуге, қоршаған ортаны қорғау және техникалық қызмет көрсету процедураларына тікелей әсер етеді. TheБір есікті қабырғаға бекітілген электрлік қоршауэлектрлік құрамдас бөліктер үлкенірек шкафтың едендік талаптарынсыз арнайы корпусты қажет ететін кезде қолданылатын қоршаудың бір пішімі болып табылады.

Қазіргі заманғы электр қуатын таратудағы талаптардың өзгеруі

Қуатты бөлу енді орталықтандырылған нүктеден төменгі ағынды тізбектерге электр энергиясын жеткізумен шектелмейді. Қазір көптеген қондырғыларда жергілікті тарату тақталары, қозғалтқышты басқару элементтері, бақылау құрылғылары, байланыс интерфейстері және автоматика жабдығы бар. Бұл құрамдас бөліктер жүктемені басқару, жабдықты бақылау, жарықтандыруды басқару және өндіріс желісін пайдалану сияқты функцияларды қолдайды.

Бұл даму электр жүйесінің дизайнерлері үшін практикалық қиындықтарды тудырады. Жабдық кабельді бағыттау, жылуды тарату, тексеру және қызмет көрсету үшін жеткілікті орын қалдыра отырып, қол жетімді орнату аймақтарына сәйкес келуі керек. Бірнеше электрлік басқару нүктелері бар нысандарда әрбір қоршаудың орналасуы кабель ұзындығына, орнатудың күрделілігіне және техникалық қызмет көрсету кезінде қол жеткізуге әсер етуі мүмкін.

Сондықтан қоршауды таңдау кеңірек тарату дизайнының бір бөлігін құрайды. Қабырғаға орнатылатын пішімдер қабырға кеңістігі бар және жабдық үлкен еденге арналған шкафты қажет етпейтін таңдалған жергілікті басқару және тарату құрылғыларын орналастыра алады. Олардың жарамдылығы электрлік жинаққа, құрамдас өлшемдерге, орнату ортасына және қолданылатын қауіпсіздік талаптарына байланысты.

Қабырғаға орнатылатын дизайн және кеңістікті пайдалану

Еден кеңістігі зауыттардағы, коммерциялық ғимараттардағы, қосалқы бөлмелердегі және жабдықтар аймақтарындағы құнды ресурс болып табылады. Үлкен тарату шкафтары көптеген қолданбалар үшін қажет болып қала береді, әсіресе жоғары тізбек тығыздығы немесе елеулі электр жабдықтары үлкен ішкі көлемді қажет ететін жерлерде. Дегенмен, кішірек басқару жинақтары олар қызмет ететін жабдыққа жақынырақ орнатылуы мүмкін.

Қабырғаға орнатылатын қоршау таңдалған электрлік құрамдастарды еденнен сақтай алады және белгіленген орнату нүктесін белгілейді. Өндіріс орнында бұл құрылғы жергілікті басқару құралдары немесе қосалқы тарату жабдығы үшін қолайлы болуы мүмкін. Коммерциялық ғимаратта ол белгілі бір жарықтандыруды басқару элементтерін, қызмет көрсету схемаларын немесе ғимаратты автоматтандыру компоненттерін орналастыруы мүмкін.

Жалғыз кеңістікті үнемдеу ең жақсы монтаждау тәртібін анықтамайды. Қабырғалардың беріктігі, монтаждау жабдықтары, жабдықтың салмағы, кабель кіретін орындар, есіктерді ашу және білікті персоналдың қолжетімділігі орнатуды жоспарлауға әсер етеді. Қоршау сонымен қатар жүру жолдарына, апаттық жолдарға немесе басқа құрылыс қызметтеріне кедергі келтірмейтіндей орналасуы керек.

Қоршау құрылымы электрлік ұйымға қолдау көрсетеді

Жақсы жоспарланған электр қондырғысы оның құрамдастарын орналастыру үшін жеткілікті кеңістікті қажет етеді. Ажыратқыштар, терминал блоктары, релелер, қуат көздері және басқару құрылғылары қауіпсіз сымдарды және тиімді тексеруді қолдайтын ұйымдастырылған ішкі орналасуды қажет етеді. Компоненттің нашар орналасуы қосылымдарды бақылауды қиындатады және ақаулықтарды жою үшін қажетті уақытты арттырады.

Бір есікті конфигурация қораптың ішкі бөлігіне бір негізгі кіру саңылауын қамтамасыз етеді. Бұл реттеу ықшам қондырғылардағы ішкі құрамдастарға қол жеткізуді жеңілдетеді, әсіресе жабдықтың орналасуы салыстырмалы түрде қарапайым болған жағдайда. Топсаның орналасуы, есіктің бұралуы, құлыптау қондырғылары, орнату тақтасының өлшемдері және қолданылатын ішкі тереңдіктің барлығы бос орынды қаншалықты тиімді пайдалануға әсер етеді.

TheБір есікті қабырғаға орнатылатын электр қоршауытаңдалған электр жинақтары үшін физикалық корпус ретінде қызмет ете алады, бірақ оның ішкі сыйымдылығы орнатылып жатқан жабдыққа сәйкес болуы керек. Дизайнерлер кабельдің иілу радиусын, сым арналарын, терминалға қол жеткізуді, өткізгіштерді бөлуді, жерге қосу қосылымдарын және болашақ техникалық қызмет көрсету үшін кеңістікті есепке алуы керек. Ықшам сыртқы түрі толып жатқан интерьерге әкелмеуі керек.

Электр қауіпсіздігі толық орнатуға байланысты

Электр қауіпсіздігі құрамдас бөліктерді, қорғаныс құрылғыларын, қоршау құрылысын, орнату әдістерін және пайдалану процедураларын үйлестіру арқылы анықталады. Қоршау электр жабдығын қоршаған ортадан бөлуге көмектеседі және дұрыс жобаланған және орнатылған кезде кездейсоқ жанасудың әсерін азайтады. Дегенмен, қоршау өздігінен кез келген электрлік немесе қоршаған орта қауіптерінен толық қорғауды қамтамасыз етпейді.

Шаң мен судың түсуінен қорғау әсіресе электр жабдықтары цехтарда, зауыт бөлмелерінде, қызмет көрсету дәліздерінде немесе сыртқы орындарда жұмыс істейтін жерлерде маңызды. Қажетті енуден қорғау рейтингі орнату жағдайларына және әсер ету деңгейіне байланысты. Есіктің тығыздағыштары, кабель түйіспелері, кіріс саңылаулары, бекіткіштер және құрастыру жұмыстары аяқталған орнату арқылы қол жеткізілген қорғанысқа әсер етуі мүмкін.

Жерге қосу және байланыстыру құрылғылары қоршау құрылысына және қолданылатын электр талаптарына сәйкес болуы керек. Металл қоршаулар электрлік үздіксіздікті сақтау үшін қорғаныс байланысын қажет етуі мүмкін, ал басқа құрылыс материалдарының конструкциялық ерекшеліктері әртүрлі. Шамадан тыс токтан қорғау, өткізгіш өлшемдері, оқшаулау, жұмыс саңылаулары және қауіпсіз оқшаулау жалпы жүйенің маңызды бөліктері болып қала береді.

Ықшам тарату жинақтарындағы жылуды басқару

Электр жүйелері ықшам болған сайын, жылуды басқару маңызды дизайн мәселесіне айналады. Тізбекті қорғау құрылғылары, коммутациялық құрамдас бөліктер, трансформаторлар, қуат көздері және басқа жабдық жұмыс кезінде жылуды тудыруы мүмкін. Бірнеше құрылғы шектеулі қоршау көлемі ішінде жұмыс істегенде, жинақталған жылу ішкі температураны көтеруі мүмкін.

Шамадан тыс температура компоненттердің өнімділігіне, жұмыс істеу мерзіміне және сезімтал электрондық жабдықтың тұрақтылығына әсер етуі мүмкін. Сондықтан жылуды жоспарлау күтілетін электр жүктемесін, құрамдастардың жоғалуын, қоршаған ортаның температурасын, қоршау өлшемдерін, монтаждау орнын және жылуды таратудың қолжетімді жолдарын ескеруі керек.

Желдету саңылаулары қолайлы ортада жылуды басқаруға көмектесуі мүмкін, бірақ олар шаң мен ылғалдан қорғауға да әсер етуі мүмкін. Қоршаған ортаны қорғауды қамтамасыз ету қажет болған жағдайда жылуды басқарудың балама тәсілдері қажет болуы мүмкін. Сәйкес дизайн тек қоршау пішіміне емес, орнатылған құрамдас бөліктерге және жұмыс жағдайларына байланысты.

Техникалық қызмет көрсетуге қол жеткізу және ұзақ мерзімді операциялық тиімділік

Техникалық қызмет көрсету талаптары көбінесе қоршауды таңдауға бастапқы орнату құны немесе ізі сияқты әсер етеді. Электр техниктері тізбектерді анықтауы, қосылымдарды тексеруі, компоненттерді ауыстыруы және қажетсіз кедергілерсіз ақауларды зерттеуі керек. Қолжетімді қоршау схемасы осы тапсырмаларды қолдай алады және жеке құрылғыларды табуға кететін уақытты азайтады.

Таза белгілер, жаңартылған схемалар, сым схемалары және дәйекті терминал сәйкестендіру кез келген өлшемдегі қондырғылар үшін маңызды. Бұл тәжірибелер электр жүйелеріне әртүрлі командалар қызмет көрсететін немесе бірнеше жыл бойы өзгертілген нысандарда ерекше құнды болады. Ұйымдастырылған ішкі сымдар сонымен қатар техниктерге кіріс материалдары, қорғаныс құрылғылары, басқару схемалары және қосылған жабдық арасындағы байланысты түсінуге көмектеседі.

TheБір есікті қабырғаға орнатылатын электр қоршауыоның орны мен ішкі орналасуы есіктің толық ашылуына және орнатылған жабдыққа қауіпсіз жетуге мүмкіндік беретін әдеттегі қол жеткізуді қолдай алады. Техникалық қызмет көрсетуді жоспарлау жеткілікті жұмыс орнын, қолайлы оқшаулау процедураларын және байланыссыз сымдарды бұзбай тексеруге мүмкіндік беретін схеманы қамтуы керек.

Төмен вольтты таратудағы стандарттар және тексеру

Төмен вольтты тарату жинақтары олардың мақсатына, конфигурациясына және орнату орнына байланысты өзгеретін техникалық және қауіпсіздік талаптарына бағынады. IEC 61439 сериясы құрылысқа, техникалық сипаттамаларға және тексеруге қатысты талаптарды қоса алғанда, төмен вольтты тарату құрылғылары мен басқару құрылғыларының жинақтарын қарастырады. IEC 61439-1 жалпы ережелерді қамтамасыз етеді, ал басқа бөліктер арнайы құрастыру түрлері мен қолданбаларын қарастырады.

Бос қоршау мен аяқталған электр жинағы сәйкестік тұрғысынан сәйкес келмейді. Сәйкестік тиісті өнім санатына, орнатылған құрамдас бөліктерге, құрастыру дизайнына және қолданылатын тексеру процедураларына байланысты. Корпус электр жабдықтарын орналастырғандықтан ғана толық тарату жүйесіне сәйкестікті қамтамасыз етеді деп болжауға болмайды.

Дизайн құжаттамасы, құрамдас бөліктерінің рейтингтері, температураның көтерілуіне қатысты ескертпелер, қорғаныс шаралары және орнату нұсқаулары дұрыс құрастырылған құрастыруға ықпал етеді. Жергілікті электрлік кодтар мен жоба спецификациялары қосымша талаптарды, әсіресе өнеркәсіптік нысандарда, қоғамдық ғимараттарда және мамандандырылған инфрақұрылымда енгізуі мүмкін.

Қабырғаға орнатылған қоршаулардың жалғасатын рөлі

Заманауи электр қуатын тарату орталықтандырылған жабдықтау жабдығын олар қызмет көрсететін жүктемелер мен жүйелердің жанында орналасқан кішірек жинақтармен біріктіреді. Әрбір қондырғы өзінің электрлік талаптары мен жұмыс ортасына сай жасалған жағдайда, бұл реттеу жергілікті басқару элементтері мен тірек тізбектерді ұйымдастыруды жақсарта алады.

TheБір есікті қабырғаға орнатылатын электр қоршауыықшам, қолжетімді корпус жоспарланған жабдыққа сәйкес болған жағдайда өзекті болып қалады. Оның рөлі технологиялық емес, практикалық: ол ірі тарату архитектурасында таңдалған электрлік компоненттерді ұйымдастыру және қорғау үшін физикалық құрылымды қамтамасыз етеді.

Электр инфрақұрылымы дамып келе жатқандықтан, қоршауды таңдау бірнеше негізгі инженерлік басымдықтармен байланысты болып қалады: кеңістікті тиімді пайдалану, қауіпсіз қолжетімділік, қолайлы қоршаған ортаны қорғау, жылу өнімділігі, сымдарды анық ұйымдастыру және техникалық қызмет көрсету. Бұл факторлар қоршау пішімі белгілі бір қондырғыға сәйкес келетінін және аяқталған электр жүйесінің қызмет ету мерзімі ішінде қаншалықты тиімді жұмыс істейтінін анықтауға көмектеседі.
